Uni-Tube 가벼운 무장 광섬유 케이블

Uni-Tube 가벼운 광장 광섬유 케이블의 구조는 250μm 광섬유를 고 계수 재료로 만든 느슨한 튜브에 넣고 느슨한 튜브에는 방수 화합물로 채워져 있습니다. 느슨한 튜브는 양면 플라스틱 코팅 스틸 벨트 (PSP)의 층으로 세로로 감싸고 강철 벨트와 느슨한 튜브 사이에 물 차단 재료가 추가되어 광학 케이블의 작곡 및 수분 차단 성능을 보장합니다. 2 개의 병렬 스틸 와이어가 양쪽에 배치 된 다음 폴리에틸렌 외피를 압출하여 케이블을 형성합니다.

문의 보내기

제품 설명

형질

좋은 기계 및 온도 성능

가수 분해 저항성 고강도 느슨한 튜브

특수 튜브 충전 화합물은 섬유의 중요한 보호를 보장합니다.

저항과 유연성을 분쇄합니다

PSP 향상 수분 방지

2 개의 평행 강철 와이어는 인장 강도를 보장합니다

작은 직경, 가벼운 무게 및 친숙한 설치

더 긴 세그먼트 길이를 생성 할 수 있습니다

표준

GYXS/GYXTW 케이블은 표준 YD/T 769를 준수합니다.

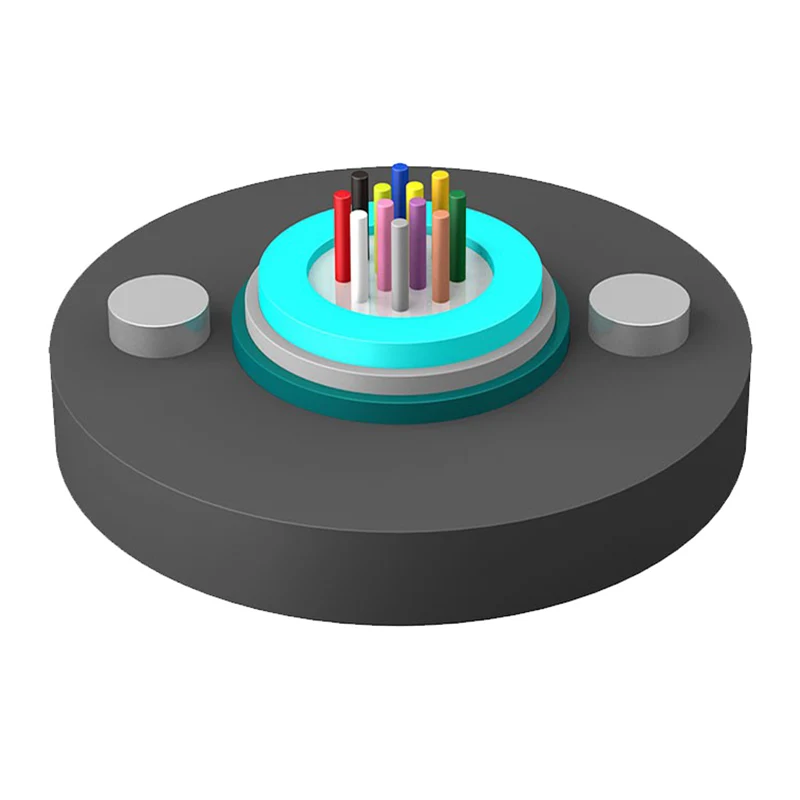

구조 도면

1. 섬유

2. 튜브 번들

3. 튜브 충전 화합물

4. 느슨한 튜브

5. 스틸 와이어

6. 물 차단 재료

7. PSP

8. Pe Sheath

Uni-tube Light-armored Fiber Optic Cable

기술 매개 변수

케이블 유형 (2 개의 섬유 증가)	섬유 수	케이블 중량 (참조) (kg/km)	인장 강도 장기/단기 (N)	분쇄 저항 장기/단기 (N/100mm)	굽힘 반경 정적/동적 (mm)
Gyxs/Gyxtw-2 ~ 12xn	2 ~ 12	82	600/1500	300/1000	10d/20d
GYXS/GYXTW-14 ~ 24XN	14 ~ 24	127	600/1500
Gyxs/Gyxtw-2 ~ 12xn	2 ~ 12	124	1000/3000
GYXS/GYXTW-14 ~ 24XN	14 ~ 24	147	1000/3000

저장/작동 온도 : -40 ℃ -+70 ℃

광학적 특성

섬유 유형	감쇠 밸런스 (+20 ℃)				대역폭		수치 조리개	케이블 차단 파장 λCC
섬유 유형	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	수치 조리개	케이블 차단 파장 λCC
G.652	---	---	≤0.36dB/km	≤0.22db/km	---	---	---	≤1260nm
G.655	---	---	≤0.40db/km	≤0.23db/km	---	---	---	≤1450nm
50/125µm	≤3.3db/km	≤1.2db/km	---	---	≥500MHz · km	≥500MHz · km	이미 0.200 ± 0.015	---
62.5/125µm	≤3.5dB/km	≤1.2db/km	---	---	≥200MHz · km	≥500MHz · km	이미 0.275 ± 0.015	---
