광섬유 네트워크는 현대 통신 시스템의 기초가 되었으며, 인터넷 서비스 및 데이터 센터부터 통신 및 기업 네트워크에 이르기까지 모든 것을 지원합니다. 이러한 고속 연결 뒤에는 광섬유를 포함한 작지만 중요한 구성 요소가 많이 있습니다.패치 코드그리고변발.
비슷해 보이지만 패치 코드와 피그테일은 광섬유 설치에서 서로 다른 용도로 사용됩니다. 이들의 차이점을 이해하면 엔지니어, 설치자 및 네트워크 사용자가 보다 안정적이고 효율적인 광통신 시스템을 구축하는 데 도움이 됩니다.
그렇다면 광섬유 패치 코드와 피그테일은 정확히 무엇이며 현대 네트워크에서 어떻게 함께 작동합니까?

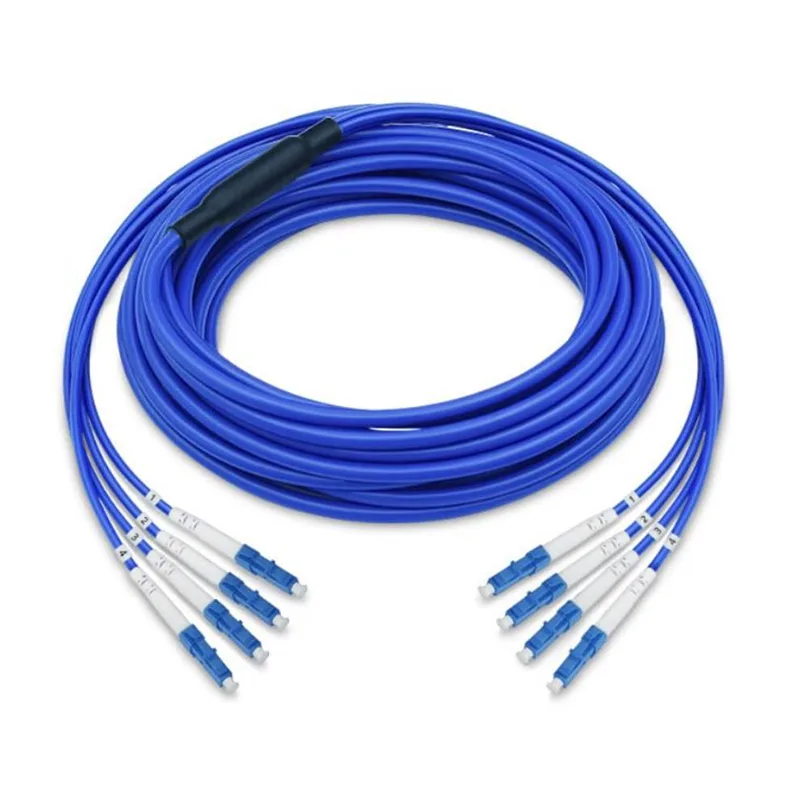

광섬유 패치 코드는 양쪽 끝에 커넥터가 설치된 광섬유 케이블입니다. 주로 광학 장치, 네트워크 장비 및 광섬유 분배 시스템을 연결하는 데 사용됩니다.
양쪽 끝에 이미 커넥터가 있어 별도의 접합 작업 없이 패치 코드를 빠르게 설치할 수 있습니다.
일반적인 광섬유 패치 코드에는 다음이 포함됩니다.
일반적인 커넥터 유형은 다음과 같습니다.
광섬유 피그테일은 한쪽 끝에만 커넥터가 설치된 짧은 광섬유 케이블이고, 다른 쪽 끝에는 접속을 위해 노출된 광섬유가 포함되어 있습니다.
패치 코드와 달리 피그테일은 광케이블 터미네이션 박스, 광 분배 프레임 및 스플라이스 트레이 내부에 일반적으로 사용됩니다.
광섬유 피그테일은 일반적으로 다음으로 구성됩니다.
노출된 광섬유를 사용하면 기술자가 융착 접속을 통해 들어오는 광케이블에 영구적으로 연결할 수 있습니다.
패치 코드는 두 개의 광 포트 사이에 유연한 연결을 제공합니다.
연결 프로세스는 간단합니다.
광학 장치
↓
광섬유 커넥터
↓
패치 코드
↓
또 다른 광학 장치
따라서 패치 코드는 자주 설치하거나 교체해야 하는 장비 연결에 이상적입니다.
피그테일은 영구적인 광섬유 종단을 위해 설계되었습니다.
기본 프로세스는 다음과 같습니다.
광섬유 케이블 준비
↓
피그테일 융합 접합
↓
스플라이스 트레이 내부 보호
↓
광학 장비에 연결
| 특징 | 패치 코드 | 변발 |
|---|---|---|
| 커넥터 | 양쪽 끝에 커넥터 | 한쪽 끝에만 있는 커넥터 |
| 주요 연결 방법 | 플러그 앤 플레이 연결 | 융착접속 |
| 설치 | 빠른 설치 | 전문적인 접합이 필요합니다 |
| 애플리케이션 | 장비 연결 | 섬유 종단 및 분배 |
| 유연성 | 교체나 이동이 용이함 | 고정 설치용으로 설계됨 |
| 공통 위치 | 데이터 센터, 랙, 네트워크 장비 | 파이버 박스, 스플라이스 트레이, ODF 시스템 |
많은 광섬유 네트워크에서 패치 코드와 피그테일은 서로 교체하는 대신 함께 작동합니다.
일반적인 광섬유 연결 프로세스는 다음과 같습니다.
외부 광섬유 케이블
↓
광섬유 분배 상자 내부의 피그테일 접합
↓
파이버 어댑터 패널
↓
패치 코드 연결
↓
네트워크 장비
이 조합은 장비 연결을 쉽게 관리하는 동시에 안정적인 연결을 생성합니다.
광섬유 피그테일은 광학 연결을 보호하고 구성하는 데 중요한 역할을 합니다.
장점은 다음과 같습니다.
패치 코드는 편리하고 유연한 연결을 제공하기 때문에 널리 사용됩니다.
그 이점은 다음과 같습니다.
단일 모드 광섬유 제품은 일반적으로 장거리 전송, 통신 및 고속 네트워크 연결에 사용됩니다.
다중 모드 광섬유 제품은 기업 네트워크 및 데이터 센터와 같은 단거리 응용 분야에서 자주 사용됩니다.
| 커넥터 유형 | 일반적인 응용 |
|---|---|
| LC | 고밀도 데이터 센터 연결 |
| SC | 통신 및 일반 광섬유 네트워크 |
| FC | 산업 및 정밀 애플리케이션 |
| 성 | 전통적인 광섬유 네트워크 시스템 |
선택은 주로 네트워크 구조와 설치 요구 사항에 따라 달라집니다.
| 요구 사항 | 권장 솔루션 |
|---|---|
| 네트워크 장비 연결 | 섬유 패치 코드 |
| 광섬유 케이블 종단 | 섬유 변발 |
| 데이터 센터 랙 연결 | 패치 코드 |
| 영구 섬유 분포 | 변발 |
인터넷 속도가 계속 증가함에 따라 광섬유 연결 기술은 더 높은 밀도, 더 나은 신뢰성 및 더 쉬운 설치를 향해 발전하고 있습니다.
미래 동향은 다음과 같습니다.
파이버 패치 코드와 피그테일은 모두 현대 광 네트워크의 필수 구성 요소이지만 서로 다른 역할을 수행합니다. 패치 코드는 유연한 장비 연결을 제공하는 반면 피그테일은 주로 접합을 통한 영구 광섬유 종단에 사용됩니다.
이 두 구성 요소의 차이점을 이해하면 네트워크 설계자와 기술자가 보다 안정적이고 효율적인 광섬유 시스템을 만드는 데 도움이 됩니다.
패치 코드와 피그테일은 대규모 통신 시스템의 작은 부분이지만 글로벌 디지털 연결을 안정적이고 빠르게 유지하는 데 중요한 역할을 합니다.
