FTTH (Fiber to the Home) 구조는 광섬유를 사용자의 집에 직접 연결하여 사용자에게 고속 및 안정적인 광대역 액세스 서비스를 제공하는 것입니다. FTTH 건설 과정에서 다양한 재료와 장비가 필요합니다.
· 드롭 케이블: 작은 크기, 가벼운 무게, 유연성, 강한 굽힘 저항 등의 특성이 있습니다. 복잡한 실내 및 실외 환경에 쉽게 놓을 수 있으며 사용자 터미널 장비에 직접 연결할 수 있습니다. FTTH 홈 엔트리에 일반적으로 사용되는 광 케이블 유형입니다.
· 실외 광섬유 케이블: 오버 헤드 광학 케이블, 직접 묻힌 광학 케이블, 파이프 라인 광학 케이블 등과 같은 다양한 레이어링 환경 및 요구 사항에 따라 많은 유형이 있습니다. 외부 직경이 커지고 기계적 특성 및 보호 성능이 향상되며 가혹한 실외 환경의 영향을 견딜 수 있습니다. 광학 케이블 스플 라이스 폐쇄 또는 광학 스플리터에서 사용자가 위치한 건물 또는 지역으로 광 신호를 전송하는 데 사용됩니다.
· Pigtail: 한쪽 끝에는 광섬유 커넥터 플러그가 있고 다른 쪽 끝은 광섬유의 파손 된 끝입니다. 광학 케이블의 광섬유를 광학적 통신 장비 또는 광학 분배 기능을 연결하여 광 신호의 커플 링 및 전송을 달성하는 데 사용됩니다.
· 패치 코드 (점퍼): 양쪽 끝에는 유연하고 연결하기 편리한 광섬유 커넥터 플러그가 장착되어 있습니다. 광학 통신 장비, 광학 분포 상자 사이의 임시 또는 영구 연결에 사용할 수 있습니다.
· 케이블 스플 라이스 폐쇄: 광섬유 융합 및 광학 케이블 라인의 중간의 보호에 사용됩니다. 광학 케이블이 충분히 길지 않거나 분기 해야하는 경우, 케이블 스플 라이스 폐쇄는 둘 이상의 광학 케이블을 연결하고 섬유 광학 퓨전 지점을 밀봉하고 보호하여 외부 환경 요인이 폐쇄를 손상시키지 않으면 광 신호 전송의 안정성과 신뢰성을 보장합니다.
· 종료 상자: 사용자 엔드 또는 광 케이블 입력 지점에 설치되며, 돼지와 광학 케이블의 광섬유를 퓨즈 또는 콜드에 핑거로 연결하여 피그 테일을이어서 사용자 터미널 장비 또는 기타 광 통신 장비와 연결합니다. 광학 케이블 터미널을 고정하고 광섬유 퓨전을 보호하고 광학 케이블 입력 및 출구를 밀봉하는 역할을합니다.
· 광학 크로스 커넥팅 캐비닛: Outdoor Optical Optical Cable Access Network의 트렁크 광학 케이블과 배포 광학 케이블 사이의 정션 장비는 광학 케이블 고정, 보호, 용접, 배선 등의 기능을 실현하는 데 사용됩니다. 광학 케이블 정션 박스는 일반적으로 다양한 트렁크 광학 케이블의 광학 신호를 다양한 오피립 케이블에 배포 할 수 있습니다. 배포 광학 케이블을 통한 사용자 영역.
· 광학 스플리터: 입력 광섬유의 광학 신호를 특정 비율로 다중 출력 광 섬유에 분배하는 장치입니다. FTTH 네트워크에서 광학 스플리터는 일반적으로 광학 케이블 정션 박스, 광섬유 분배 상자 또는 사용자 복도에 설치되어 광학 신호의 분할 전송을 달성하여 여러 사용자가 트렁크 광학 케이블의 광학 신호 리소스를 공유하고 네트워크 구성 비용을 줄일 수 있습니다. 일반적인 광학 스플리터 분할 비율에는 1 : 2, 1 : 4, 1 : 8, 1:16, 1:32, 1:64 등이 포함됩니다.

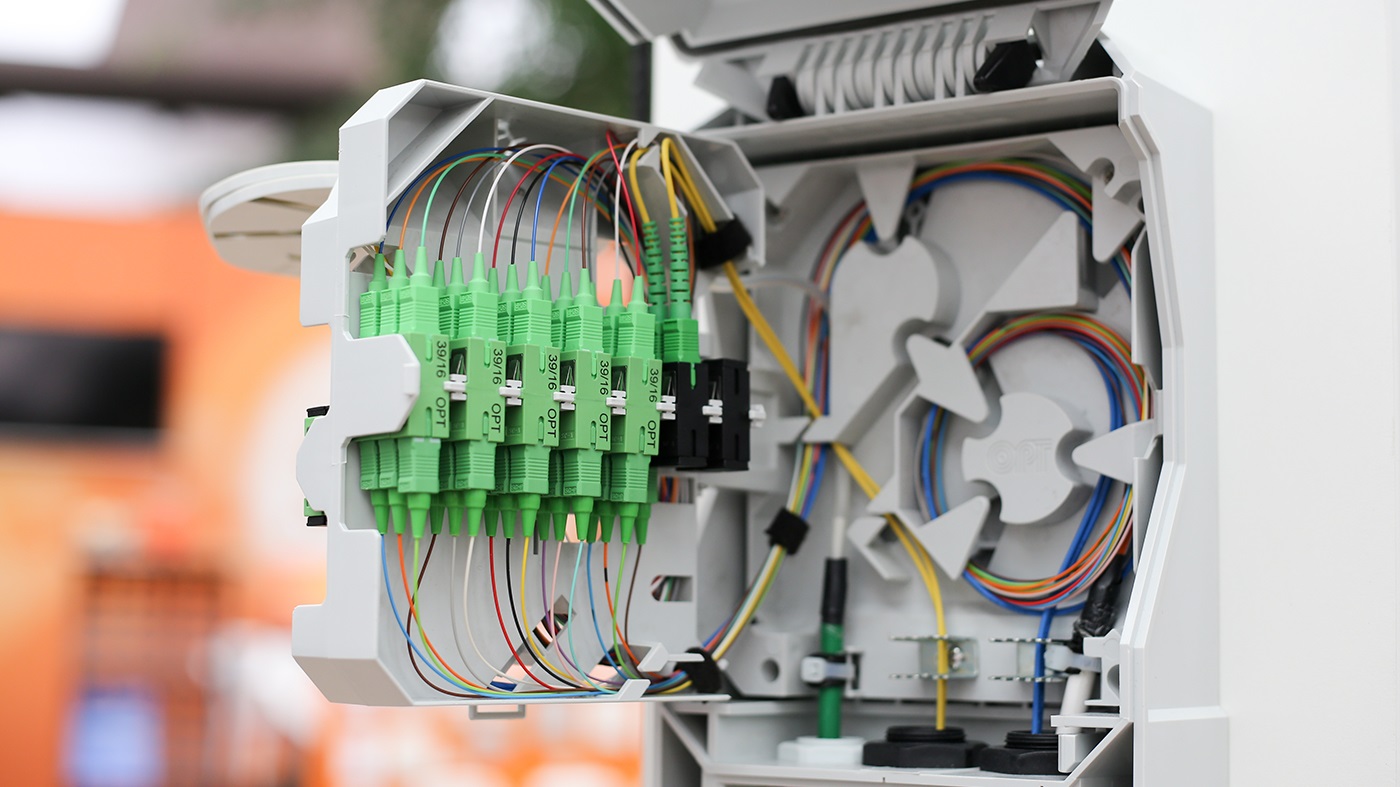

· 광섬유 분포 박스: 광섬유 분할, 배선 및 광학 케이블의 터미널 연결에 사용되는 사용자 복도 또는 약한 전류 샤프트에 설치되었습니다. 광섬유 스플리터 박스에는 일반적으로 광학 스플리터, 돼지, 어댑터 및 기타 장치가 장착되어 있으며, 광학 케이블의 광섬유를 각 사용자의 집에 배포하고 광학 스플리터의 출력 포트와 함께 광학 케이블을 집으로 연결하여 광학 신호를 집으로 분배 할 수 있습니다.
