● FTTX/FTTH 시스템
● 이더넷 응용 프로그램
● CATV 링크
● 광학 신호 분포
● 수동 광학 네트워크 (PON)
● 백본, 수평 및 라이저 애플리케이션
● 조기 드롭 터미널 박스
● 실외 지역; 가혹한 환경
● 낮은 삽입 손실, 높은 수익 손실.
● 반복성 및 교환 성이 좋습니다.
● 100% 삽입, 반환 손실, 끝면 및.
● 간섭 검사.
● 우수한 기계적 지구력.
● Telcordia GR-326 코어 준수.
● 광학 케이블 관리에서 고성능 및 신뢰성을 보장합니다.
● 빠르고 쉬운 설치 및 재구성.
● 간단한 취급, 특수 도구가 필요하지 않습니다.
● IP68 방수.
| 구조 | 단위 | 설명 |
| 섬유 수 | 단순성 | |
| 파장 | nm | 1310/1550 |
| 삽입 손실 | DB | ≤0.30 |
| 반환 손실 | DB | ≥ 60 |
| 연결 유형 | SC/APC | |
| 물미 | 세라믹 | |
| 연결주기 | 500 | |
| 케이블 자켓 색상 | 검은색 | |
| 케이블 외경 | mm | (5.2x2.0)*± 0.2mm (3.0x2.0)*± 0.2mm (메신저없이) |
| 섬유 모드 | 단일 모드 : G657A2 | |
| 케이블 자켓 재료 | LSZH | |
| 케이블 중량 | kg/km | 20 ± 3 |
| 인쇄 내용 | 사용자 정의 가능 | |

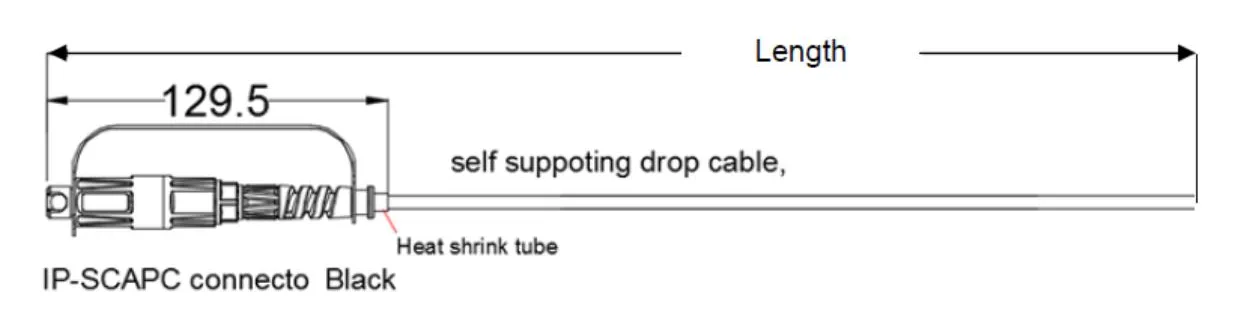

| 길이 | m | 100 또는 사용자 정의 가능 (공차 : ± 0.5m) |

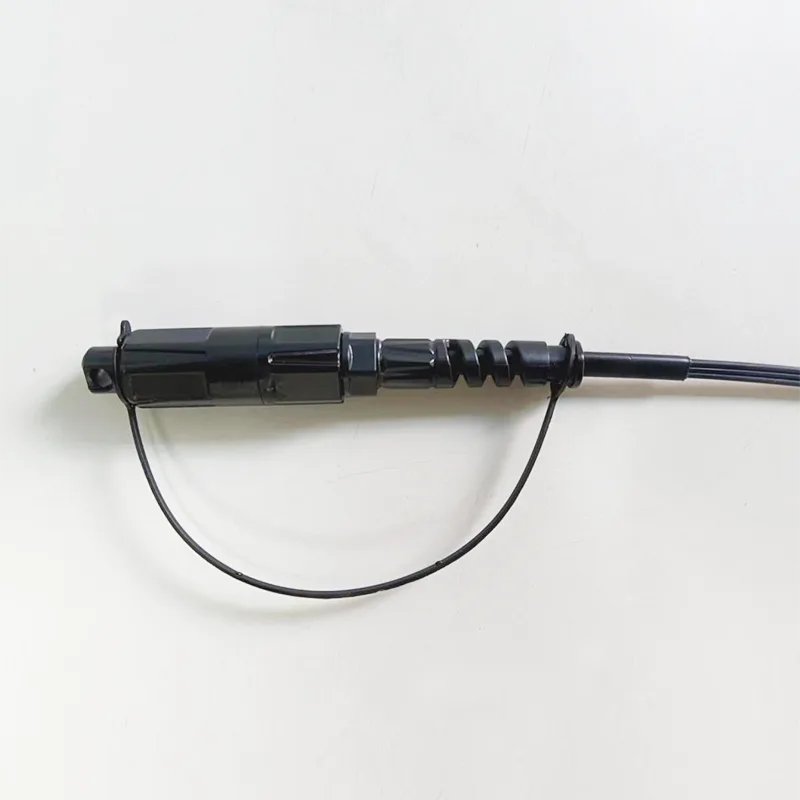

| 커넥터 유형 | 입력 : Accord H Optic SC/APC | |
| 출력 : 커넥터없이 | ||
|
견인 (케이블과 커넥터 사이의 축) |
N | 100 |
| 방수 등급 | IP68 | |
| 작동 온도 | ℃ | -20 ° C ~ +65 ℃ |
| 저장 온도 | ℃ | -20 ° C ~ +65 ℃ |

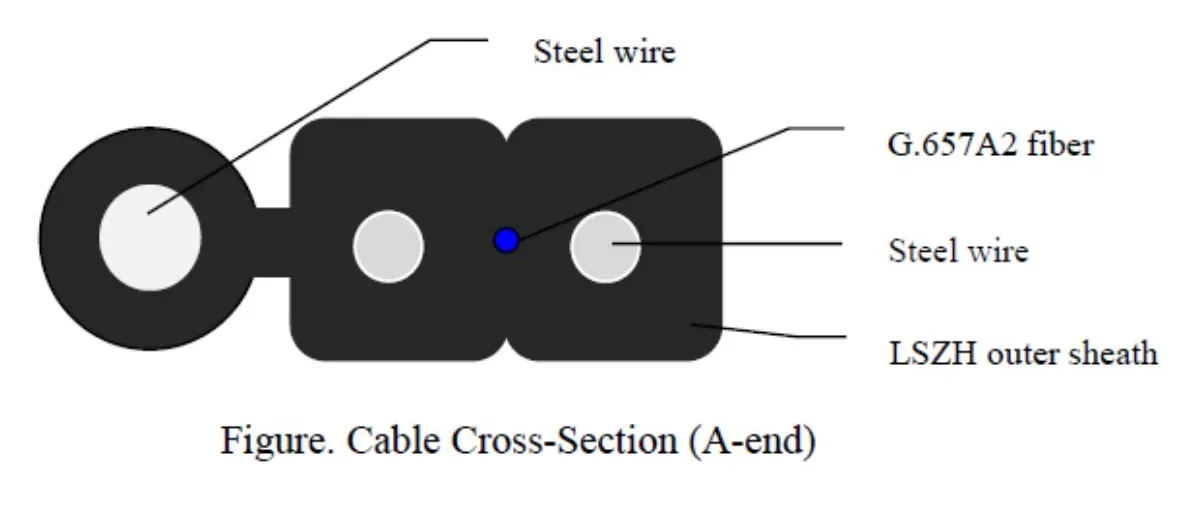

| 광섬유 | 유형 | G-657 A2. |
| 아니요. 섬유 | 1 | |
| 색상 | 파란색 | |
| 외피 | 차원 | (5.2x2.0)*± 0.2mm (3.0x2.0)*± 0.2mm (메신저없이) |
| 재료 | LSZH | |
| 색상 | 검은색 | |
| 강도 멤버 | 물질 | 스틸 와이어 |
| 지름 | 0.45mm | |
| 강철 자체 강도 멤버 | 물질 | 스틸 와이어 |
| 지름 | 1.2 mm | |
| 무게 | 20 ± 3 kg/km | |
| 타일 (n) | 장기 : 300N 단기 : 600 n |
|
| 으깨다 | 1000N/10cm | |
| 최소 굽힘 반경 | 15xD (정적); 30xD (동적) |
|
| 온도 범위 | -20 ° C ~ +65 ° C | |
케이블 섬유 (완성 된 케이블의 섬유)의 모든 특성은 적어도 ITU-T 권장 사항 G.657A2에 따라 다음과 같습니다.
| 매개 변수 | 사양 | |
| 감쇠 계수 | @ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm |
≤ 0.36 db/km ≤ 0.36 db/km ≤ 0.22 db/km ≤ 0.24 db/km |
| 감쇠 (케이블 후) | @1310nm | ≤0.40db/km |
| @1550nm | ≤0.30db/km | |
| 1310nm에서 감쇠의 균일 성 | ≤0.05dB | |
| 1550nm에서 감쇠의 균일 성 | ≤0.05dB | |
| 케이블 컷오프 파장 (λCC) | ≤ 1260 nm | |
| 제로 분산 파장 | 1300 ~ 1324 nm | |
| 제로 분산 경사 | ≤ 0.092 PS/(NM^2.km) | |
| 1288nm ~ 1339nm에서 분산의 절대 값 | ≤3.5ps/(nm · km) | |
| 1271nm ~ 1360nm에서 분산의 절대 값 | ≤5.3ps/(nm · km) | |
| 1550nm의 분산 | ≤18ps/(nm · km) | |
| 1625nm에서 분산 | ≤23ps/(nm · km) | |
| 1310nm의 모드 필드 직경 (MFD) | 8.60 ± 0.4mm | |
| 1550nm의 모드 필드 직경 (MFD) | 9.4-10.4mm | |
| 편광 모드 분산 (PMD) 섬유 | ≤0.125ps/km1/2 | |
| 편광 모드 분산 (PMD) 케이블 | ≤0.200ps/km1/2 | |
| PMD 계수 | M | 20 개의 케이블 |
| Q | 0.01% | |
| PMDQ | ≤0.20ps/km1/2 | |
| 기하학적 특성 | ||
| 클래딩 직경 | 125 ± 0.8mm | |
| 클래딩 비 회로 | ≤1.0% | |
| 코어/클래딩 동심 오류 | ≤0.8mm | |
| 코팅이있는 섬유 직경 (채색되지 않은) | 245 ± 10μm | |
| 코팅이있는 섬유 직경 (색상) | 250 ± 10μm | |
| 클래딩/코팅 동심 오류 | ≤12.0mm | |
| 장력 테스트 | 100kpsi 또는 0.69GPA | |
| 코팅 제거 (N) | 1.0 ～ 9.0 | |
| 기계적 특성 | ||
| 1550nm의 마크로 벤드 손실 | r = 15mm, 10 회전 | ≤0.03dB |
| r = 10mm, 1 턴 | ≤0.10dB | |
| r = 7.5mm, 1 턴 | ≤0.5dB | |
| 1625nm의 마크로 벤트 손실 | r = 15mm, 10 회전 | ≤0.10dB |
| r = 10mm, 1 턴 | ≤0.20dB | |
| r = 7.5mm, 1 턴 | ≤1.0dB | |

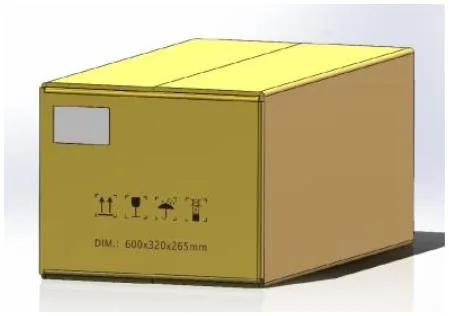

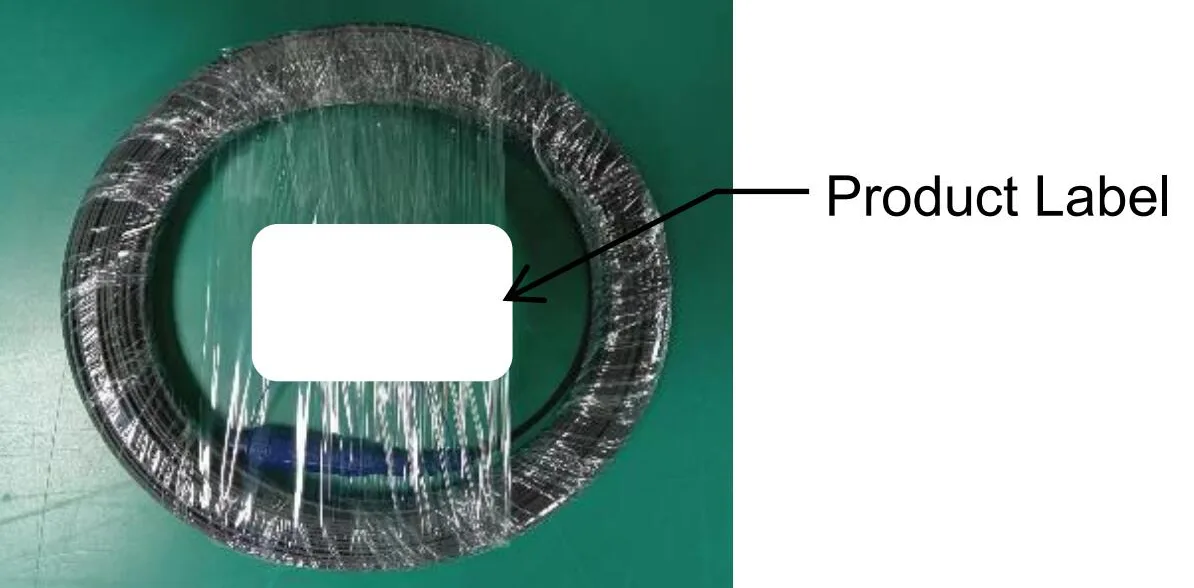

상자 크기 ： 600*320*265mm, 투명한 밀봉 테이프 "I"글꼴 씰링 박스.
나무 판 크기 ： 1200 *1000mm.
스태킹 요구 사항 : 6 개의 상자의 1 개의 레이어, 6 개의 층을 쌓습니다.
상위 4 개의 직각 보호를 한 다음 "#"글꼴 패킹 벨트를 단단히 사용하십시오.
