● FTTX/FTTH 시스템
● 이더넷 응용 프로그램
● CATV 링크
● 광학 신호 분포
● 수동 광학 네트워크 (PON)
● 백본, 수평 및 라이저 애플리케이션
● 조기 드롭 터미널 박스
● 실외 지역; 가혹한 환경
● 낮은 삽입 손실, 높은 수익 손실.
● 반복성 및 교환 성이 좋습니다.
● 100% 삽입, 반환 손실, 끝면 및.
● 간섭 검사.
● 우수한 기계적 지구력.
● Telcordia GR-326 코어 준수.
● 광학 케이블 관리에서 고성능 및 신뢰성을 보장합니다.
● 빠르고 쉬운 설치 및 재구성.
● 간단한 취급, 특수 도구가 필요하지 않습니다.
● IP68 방수.
| 구조 | 단위 | 설명 | |
| 섬유 수 | 단순성 | ||
| 파장 | nm | 1310/1550 | |
| 삽입 손실 | DB | ≤0.30 | |
| 반환 손실 | DB | ≥60 (APC) | |
| 케이블 자켓 색상 | 회색 | ||
| 케이블 외경 | mm | 5.0x2.0 | |
| 섬유 모드 | 단일 모드 : G657A2 | ||
| 케이블 자켓 재료 | LSZH 밸런스 (Flame Retardant 、 마찰력 갤러리) | ||
| 케이블 중량 | kg/km | 22 (대략) | |
| 인쇄 내용 | 사용자 정의 가능 | ||

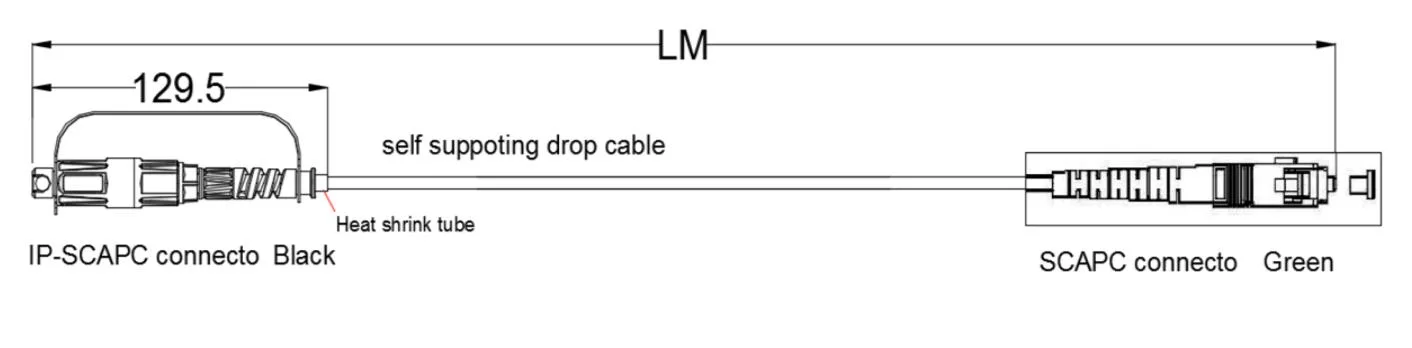

| 길이 | m | 50 0 100 、 150 、 250 、 300 또는 사용자 정의 가능 (공차 : ± 0.5m) |
|

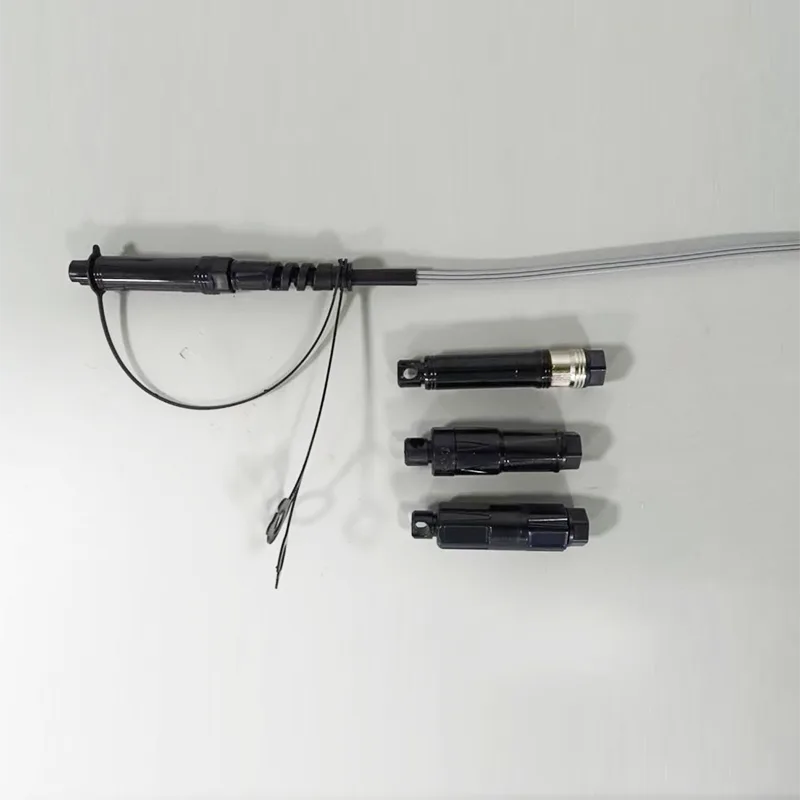

| 커넥터 유형 | 입력: | Accord Optitap RSC/APC 커넥터 Accord H Optic Mini SC/APC 커넥터 Accord Slim SC/APC 커넥터 |
|
| 산출: | 기존의 SC/APC | ||
| 방수 등급 | IP67 | ||
| 작동 온도 | ℃ | -20 ° C ~ +65 ℃ | |
| 저장 온도 | ℃ | -20 ℃ ~ +65 ℃ | |
| 광섬유 | 유형 | 단일 모드 : G657 A2 |
| 아니요. 섬유 | 1 | |
| 색상 | 파란색 | |
| 감쇠 계수 | @1310nm ≤0.32 db/km @1550nm ≤0.20 db/km |
|
| 모드 필드 직경 | 1310nm ≤9.2 μm 1550 nm ≤9.2 μm |
|
| 클래딩 직경 | 125 ± 0.7 μm | |
| 코팅 직경 | 242 ± 5 μm | |
| 코팅 폐쇄 동심성 |
≤0.5% | |
| 케이블 차단 파장 | SM : λCC ≤1258 nm | |
| 매크로 벤드 손실 (DB) | r = 10mm, 1 회전 : ≤0.10 @1550nm r = 10mm, 1 회전 : ≤0.20 @1625nm r = 7.5mm, 1 회전 : ≤0.20 @1550nm |
|

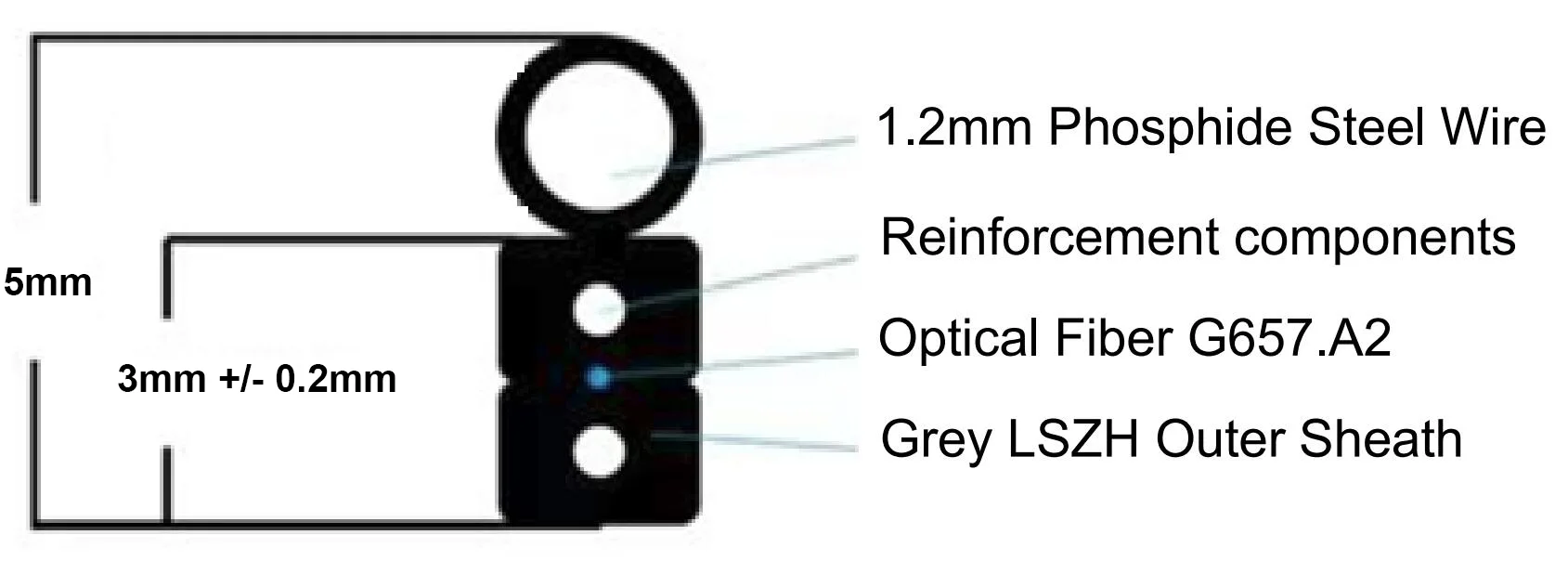

| 강도 멤버 | 물질 | KFRP |
| 지름 | φ0.50mm * 2EA | |
| 강철 자체 강도 멤버 | 물질 | 인간 강철 와이어 |
| 지름 | 1.2mm | |
| 외피 | 재료 | LSZH 밸런스 (Flame Retardant 、 마찰력 갤러리) |
| 색상 | 회색 | |
| 차원 | 2.0 × 5.0 (± 0.1) mm | |
| 무게 | 22 kg/km | |
| 인장 강도 (N) | 장기 : 400 n 단기 : 800 n |
|
| 크러쉬 저항 (N/100mm) | 장기 : 1000 N/10cm 단기 : 2000 N/10cm |
|
| 최소 굽힘 반경 | 10d (정적); 20d (동적) |
|
| 작동 온도 | -20 ° C ~ +65 ℃ | |
| 교통 및 저장 | -20 ℃ ~ +65 ℃ | |
| 마킹 (잉크 제트) | 검은 색 표시는 1 미터마다 인쇄됩니다 | |
