MPO 멀티 섬유 푸시 온 광섬유 케이블 (MPO≥24F)

MPO 멀티 섬유 푸시 온 광섬유 케이블 (MPO≥24F)은 12 개의 코어 유닛 (φ250μm 색상 광섬유, 아라미드 강화 요소), 비금속 중앙 강화 코어를 사용하여 광학 케이블 서브 유닛은 중앙 강화 코어에서 꼬인 케이블 코어 (PVC) 또는 Low halogen (PVC)의 층을 형성하여 중앙 강화 코어에서 꼬인다. 할로겐 프리, 불꽃 지연자) 외피는 외부에서 압출됩니다.

문의 보내기

제품 설명

형질

컬러 광섬유 사용, 높은 통합

강도 멤버 제조 케이블로서의 Aramid Yam은 인장 강도 성능이 우수합니다.

외부 재료는 부식성, 방수, UV 방지, 불꽃, 환경 친화적입니다.

응용 프로그램

모든 목적 케이블 배포

데이터 센터 케이블

표준

YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21의 표준을 충족하십시오. PVC 제품은 UL, OFNR 및 OFNP에 의해 인증됩니다. LSZH 제품은 IEC60332-1 또는 IEC60332-3C를 충족시키기 위해 다른 재료를 사용합니다.

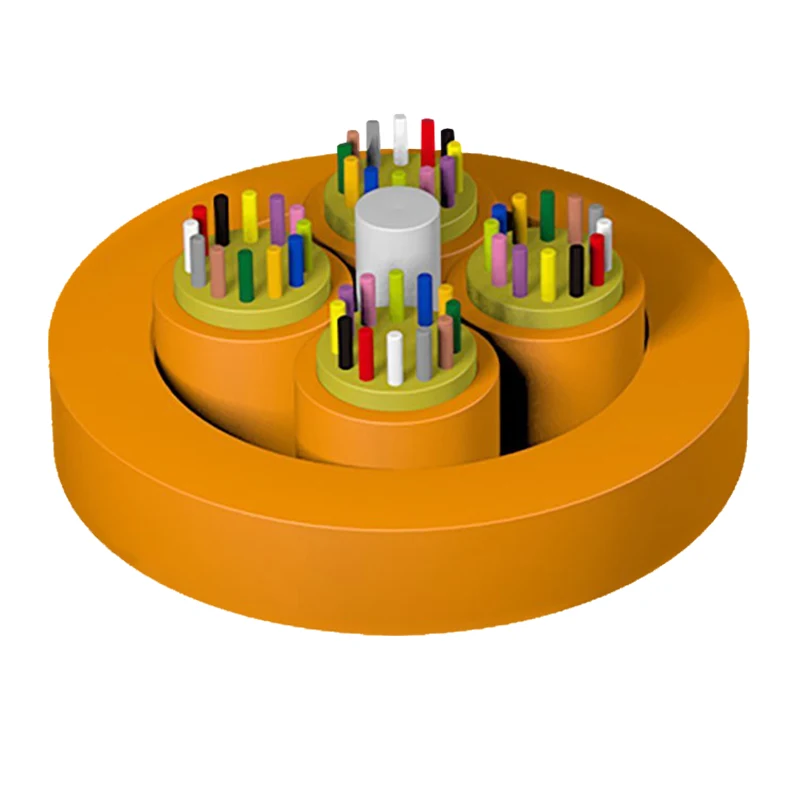

구조 도면

1. 중앙 강도 멤버

2. 250μm 섬유

3. Aamid Yam

4. 하위 단위

5. 재킷

MPO Multi-fiber Push-on Fiber Optic Cable (MPO≥24f)

기술 매개 변수

케이블 모델	케이블 직경 (참조) (mm)	케이블 중량 (참조) (kg/km)		인장 강도 장기/단기 (N)	굽힘 반경 동적/정적 (mm)
케이블 모델	케이블 직경 (참조) (mm)	PVC 재킷	LSZH 재킷	인장 강도 장기/단기 (N)	굽힘 반경 동적/정적 (mm)
24	9.6 ± 0.3	64	72	150/500	20d/10d
36	9.6 ± 0.3	64	72	150/500	20d/10d
48	9.6 ± 0.3	64	72	150/500	20d/10d
72	11.3 ± 0.3	92	103	150/500	20d/10d
96	13.3 ± 0.3	129	146	150/500	20d/10d
144	15.5 ± 0.3	160	250	150/500	20d/10d
168	15.5 ± 0.3	150	250	150/500	20d/10d

광학적 특성

섬유 유형	감쇠				ofl	효과적인 모드 대역폭	10 GBIT/S 이더넷 링크 길이	최소 굽힘 반경
상태	1310/1550NM		850/1300nm		850/1300nm	850nm	850nm	/
상태	전형적인 가치	최대 값	전형적인 가치	최대 값	850/1300nm	850nm	850nm	/
단위	DB/KM	DB/KM	DB/KM	DB/KM	mhz.km	mhz.km	m	mm
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30
