이중 평면 그림 8 수가르드 광섬유 케이블

이중 플랫 그림 8 수가 조음 광섬유 케이블은 φ900μm 또는 φ600UM 꽉 부자 광섬유를 광학 전송 매체로 사용하고, 힘 강화 장치로서 아라미드 층으로 덮여 있고, 8 자형 폴리 비닐 클로라이드 (PVC) 또는 낮은 스모크 제로 하겐 재료 (LSZH, HALEGENERTART, HALEGENERTART,) 칼집.

문의 보내기

제품 설명

형질

단단한 버퍼 섬유 스트립의 용이성

단단한 버퍼 섬유는 우수한 화염 재생 성능을 가지고 있습니다

아라미드 보강 요소는 케이블에 탁월한 인장 강도를 제공합니다

8 모양의 칼집은 껍질을 벗기고 가지에 사용하기 쉽습니다.

외부 재료는 부식성, 방수, UV 방지, 불꽃, 환경 친화적입니다.

응용 프로그램

듀플렉스 광섬유 패치 코드 또는 피그 테일

실내 분포

기기, 통신 장비 간의 상호 연결

표준

YD/T 1258.2, ICEA-596, GR-409, IEC 60794-2-10/11 등의 표준을 충족하십시오. 일반 PVC 제품 외에도 UlofNR 및 OFNP 인증을 통과 한 제품도 있습니다. LSZH 제품은 IEC60332-1 또는 IEC60332-3C 또는 OFNR 인증을 충족시키기 위해 다른 재료를 사용합니다.

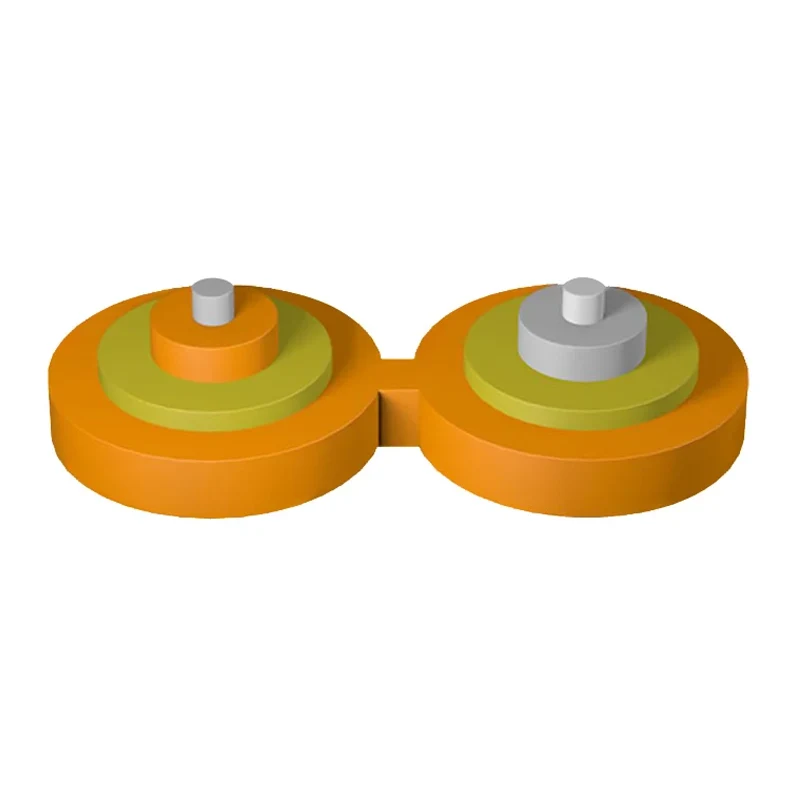

구조 도면

1. 버퍼 섬유

2. 아라미드 원사 재킷

3. 재킷

Duplex Flat Fig 8 Zipcord Fiber Optic Cable

기술 매개 변수

케이블 모델	케이블 직경 (참조) (mm)	케이블 중량 (참조) E o		TBF 직경 (µm)	인장 강도 장기/단기 (N)	분쇄 저항 장기/단기 (N/100mm)	굽힘 반경 동적/정적 (mm)
케이블 모델	케이블 직경 (참조) (mm)	PVC 재킷	LSZH 재킷	TBF 직경 (µm)	인장 강도 장기/단기 (N)	분쇄 저항 장기/단기 (N/100mm)	굽힘 반경 동적/정적 (mm)
1.6	(3.4 ± 0.3) × (1.6 ± 0.3)	4.8	5.3	600 ± 50	40/80	100/500	60/30
1.9	(4.0 ± 0.3) × (1.9 ± 0.3)	8.0	8.7	900 ± 50	100/200	100/500	60/30
2.8	(5.8 ± 0.3) × (2.8 ± 0.3)	11.6	14.8	900 ± 50	100/200	100/500	60/30

광학적 특성

섬유 유형	감쇠				ofl	효과적인 모드 대역폭	10 GBIT/S 이더넷 링크 길이	최소 굽힘 반경
상태	1310/1550NM		850/1300nm		850/1300nm	850nm	850nm	/
상태	전형적인 가치	최대 값	전형적인 가치	최대 값	850/1300nm	850nm	850nm	/
단위	DB/KM	DB/KM	DB/KM	DB/KM	mhz.km	mhz.km	m	mm
G652d	0.36/0.22	0.5/0.4	---	---	---	---	---	16
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30
