MPO 멀티 섬유 푸시 온 광섬유 케이블 (MPO≤24F)

MPO 멀티 섬유 푸시 온 광섬유 케이블 (MPO≤24F)은 광학 전송 매체로 다중 컬러 광학 섬유를 사용하고 스트레스 강화 장치로 아라미드 층으로 덮여 있고 폴리 비닐 클로라이드 (PVC) 또는 저임금 제로 할로겐 재료 (LSZH, 하위 소재, 플라먼-레타 스테르 트 층으로 압출되었습니다.

문의 보내기

제품 설명

형질

컬러 광섬유 사용, 높은 통합

강도 멤버 제조 케이블로서의 Aramid Yam은 인장 강도 성능이 우수합니다.

외부 재료는 부식성, 방수, UV 방지, 불꽃, 환경 친화적입니다.

응용 프로그램

실내 목적 케이블 분배

데이터 센터 케이블

표준

YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21의 표준을 충족하십시오. PVC 제품은 UL, OFNR 및 OFNP에 의해 인증됩니다. LSZH 제품은 IEC60332-1 또는 IEC60332-3C를 충족시키기 위해 다른 재료를 사용합니다.

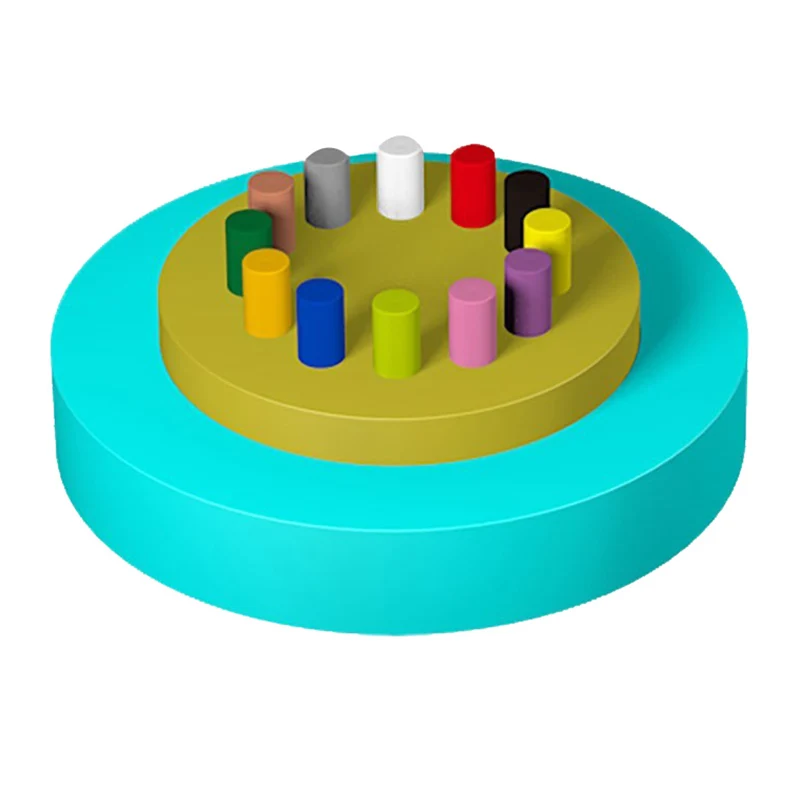

구조 도면

1. 섬유

2. 아라미드 참

3. 재킷

MPO Multi-fiber Push-on Fiber Optic Cable (MPO≤24f)

기술 매개 변수

케이블 모델	케이블 직경 (참조) (mm)	케이블 중량 (참조) (kg/km)		인장 강도 장기/단기 (N)	굽힘 반경 동적/정적 (mm)
케이블 모델	케이블 직경 (참조) (mm)	PVC 재킷	LSZH 재킷	인장 강도 장기/단기 (N)	굽힘 반경 동적/정적 (mm)
12	3.0 ± 0.2	4.8	6.3	30/100	20d/10d
24	3.6 ± 0.2	6.5	8.0	50/150	20d/10d

광학적 특성

섬유 유형	감쇠				ofl	효과적인 모드 대역폭	10 GBIT/S 이더넷 링크 길이	최소 굽힘 반경
상태	1310/1550NM		850/1300nm		850/1300nm	850nm	850nm	/
상태	전형적인 가치	최대 값	전형적인 가치	최대 값	850/1300nm	850nm	850nm	/
단위	DB/KM	DB/KM	DB/KM	DB/KM	mhz.km	mhz.km	m	mm
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30
