FTTH (Fiber to the Home) 구조에서 일반적으로 사용되는 광학 케이블에는 주로 나비 모양의 드롭 케이블과 파생 구조가 포함됩니다.
구조적 특징 :

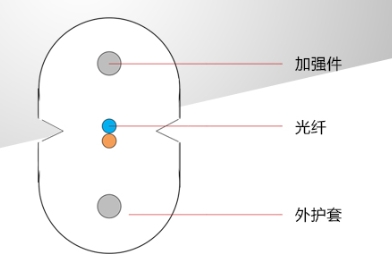

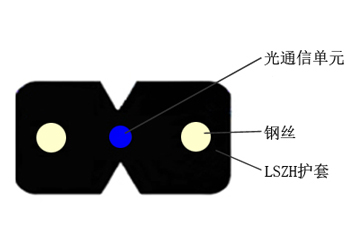

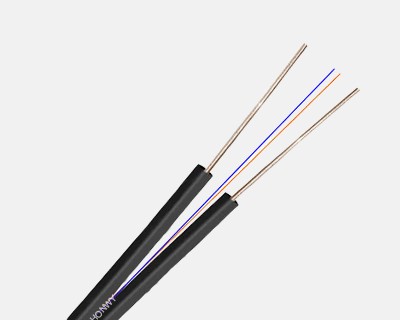

광섬유는 중앙에 배치되고 2 개의 병렬 스틸 와이어가 보강 요소로 양쪽에 배치됩니다. 단면은 8 자형이며 광섬유는 기하학적 중심에 있습니다.
응용 프로그램 시나리오 :
벽 마운트 : 실내 및 실외 벽 라우팅에 적합하며 강한 굽힘 저항과 20mm의 작은 굽힘 반경.
파이프 배치 : 단거리 파이프 라인에 적합하고 좁은 공간에 적응할 수 있습니다.
장점 :
구조는 작고 인장 강도가 높기 때문에 사람들이 밟고있는 사람들의 측압과 구조 중에 드래그 힘을 견딜 수 있습니다.
현장에서 종료하기 쉽고 다양한 빠른 커넥터와 호환됩니다.
구조적 특징 :

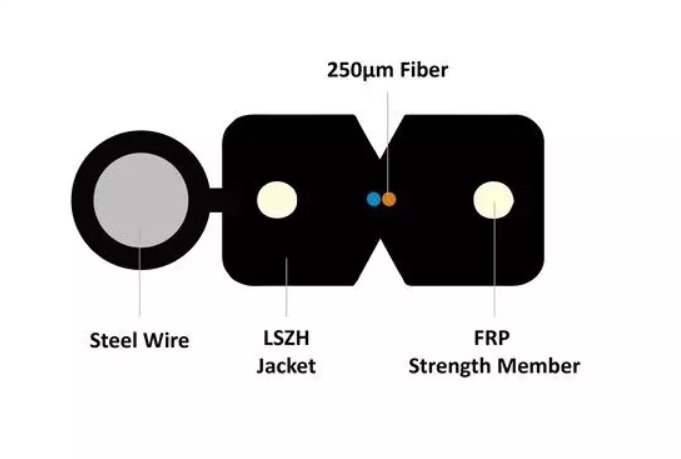

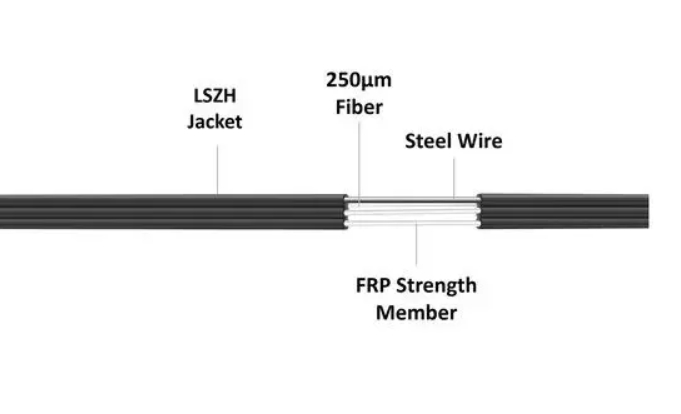

스틸 와이어 또는 스틸 로프는 자체 지원 구조를 형성하기 위해 보강 요소로 일반 나비 광학 케이블의 외부에 추가됩니다.
응용 프로그램 시나리오 :
오버 헤드 리드 인 : 실외 극에서 실내 지역으로 오버 헤드 배선에 적합합니다. 인장 강도가 높고 50 미터의 범위를 견딜 수 있습니다.
파이프리스 환경 : 추가 교수형 와이어가 필요하지 않으므로 건설 공정을 단순화합니다.
장점 :
강한 인장 강도는 외부 힘으로 인한 손상의 위험을 줄입니다.
높은 건축 효율과 인건비 감소.
구조적 특징 :

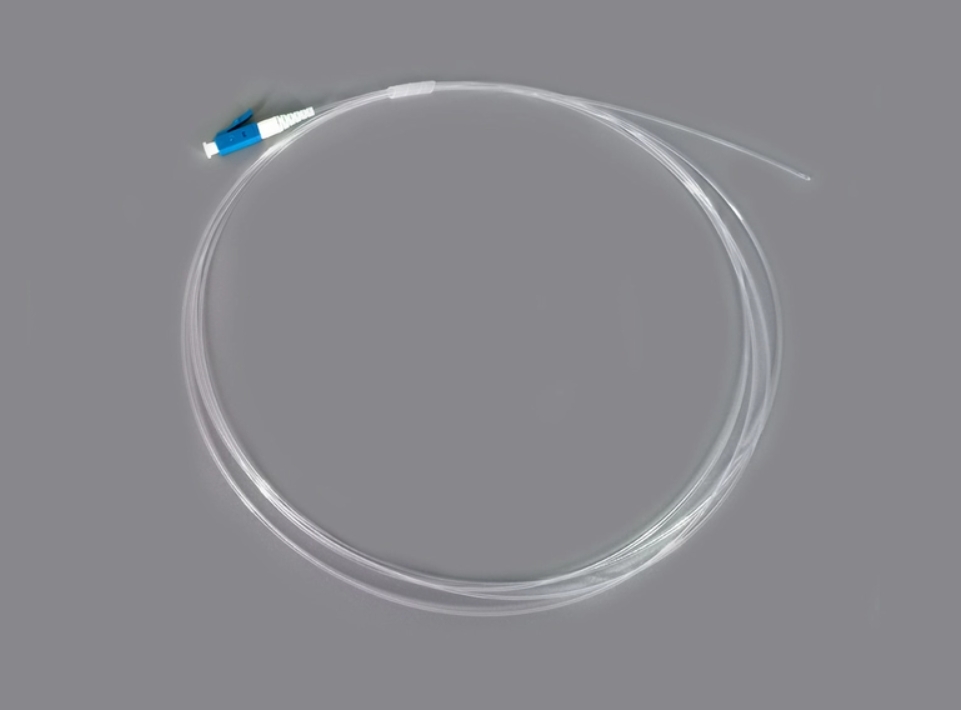

중간 부분은 단일 코어 꽉 충격적인 광섬유 (G.657)로, 0.9mm 투명 외피로 랩핑되며 얇은 외경이 얇고 투명합니다.
응용 프로그램 시나리오 :
건물베이스 보드와 도어 및 창 장식 스트립 주변을 따라 배선을 놓고 접착제로 고정하십시오.
미적 요구 사항이 높은 곳 : 배선이 숨겨야하는 호텔, 고급 거주지 등과 같은 장소.
장점
시각적으로 은폐되어 내부 장식에는 영향을 미치지 않습니다.
투명한 덮개는 내마모성이며 다양한 환경에 적응할 수 있습니다.
구조적 특징 :

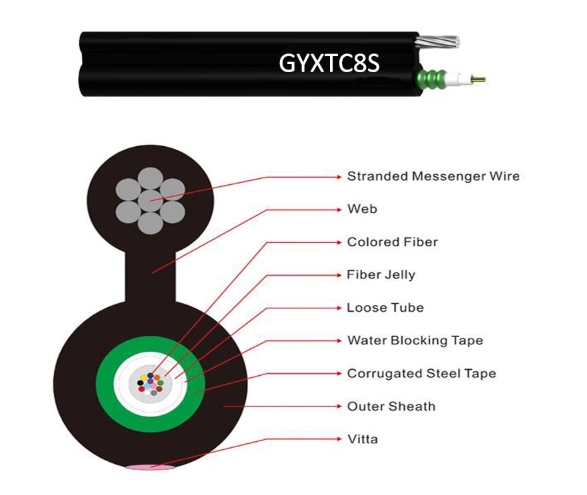

금속 서스펜션 와이어 장치는 가죽 라인 광학 케이블에 추가되어 "8"형태의 구조를 형성합니다.
응용 프로그램 시나리오 :
실외 오버 헤드 리드 인 : 고장 강도가 높은 전기 극에서 사용자 복도로 오버 헤드 배선에 적합합니다.
범위 요구 사항이 높은 시나리오 : 50 미터 이상의 스팬을 견딜 수 있으며 안정성이 강합니다.
장점 :
인장 성능이 크게 향상되어 광섬유 파손의 위험이 줄어 듭니다.
복잡한 지형에 쉽게 구성하고 적응할 수 있습니다.
-
