단일 채널 CWDM 시리즈 (1x2)

매개 변수상징성능단위파장 범위WR1260 ~ 1620nm채널 중심 파장CW1271、1291、1311 、 1331 、 1351、13711471、1491、1511 、 1531 、 1551、1571nm채널 간격sp20nm통과 대역폭@-1dbPBλc ± 6.5nm삽입 손실일통과 대역 : ≤0.40DB반사 : ≤0.40DB인접한 채널 분리큰≥ 30DB비 판정 된 채널 분리이슨≥ 40DB반사 채널 분리ISOR≥ 13DB편광 의존적 손실PDL≤ 0.1DB반환 손실rl≥ 50DB지향성멍청이≥ 50DB편광 모드 분산PMD≤ 0.1DB광학 ......

문의 보내기

제품 설명

매개 변수	상징	성능	단위
파장 범위	WR	1260 ~ 1620	nm
채널 중심 파장	CW	1271、1291、1311 、 1331 、 1351、1371 1471、1491、1511 、 1531 、 1551、1571	nm
채널 간격	sp	20	nm
통과 대역폭@-1db	PB	λc ± 6.5	nm
삽입 손실	일	통과 대역 : ≤0.40	DB
삽입 손실	일	반사 : ≤0.40	DB
인접한 채널 분리	큰	≥ 30	DB
비 판정 된 채널 분리	이슨	≥ 40	DB
반사 채널 분리	ISOR	≥ 13	DB
편광 의존적 손실	PDL	≤ 0.1	DB
반환 손실	rl	≥ 50	DB
지향성	멍청이	≥ 50	DB
편광 모드 분산	PMD	≤ 0.1	DB
광학 입력 전력	P	≤ 300	MW
작동 온도	맨 위	-25 ~ +70	℃
저장 온도	TSP	-40 ~ +85	℃
섬유 유형		코닝 SMF-28 울트라 섬유 (G657 A1), 베어 섬유
섬유 길이		≥1.2	m
패키지 치수	PKG	φ4.0 × 30 φ5.5 × 35 또는 φ5.5 × 38	mm

참고 : 1. 커넥터를 제외한 모든 사양.

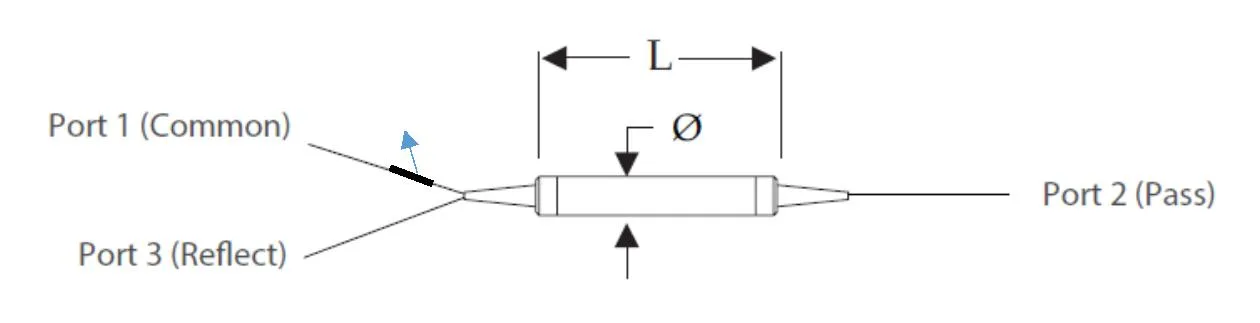

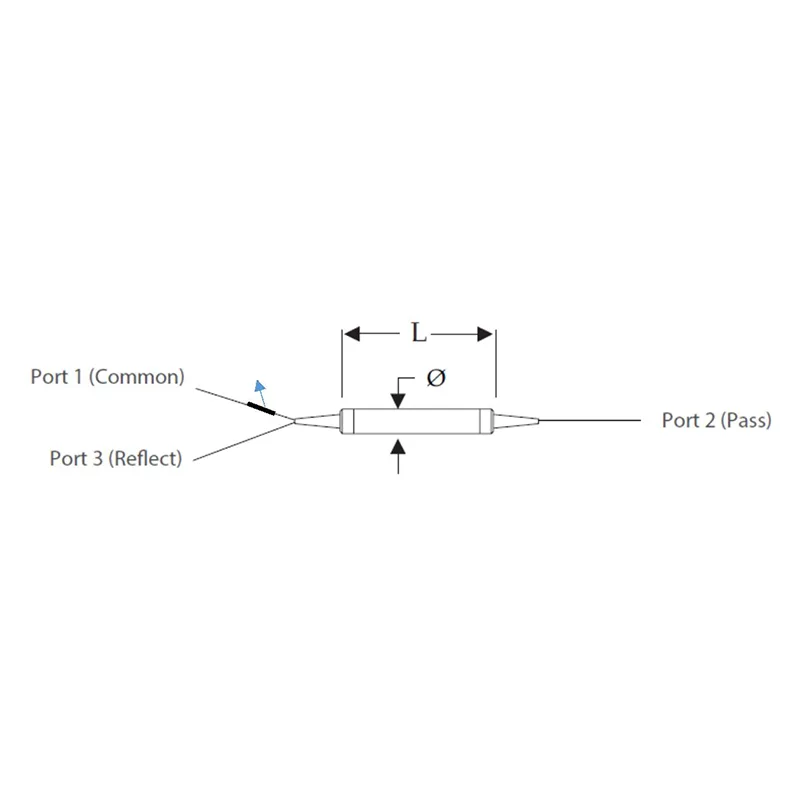

기계식 도면 (단위 ： mm)

Single Channel CWDM Series (1x2)
