6 채널 소형 CWDM (CCWDM)

매개 변수상징성능단위파장 범위WR1260 ~ 1620nm채널 중심 파장CW1271 ~ 1371 & 1371 ~ 1271 (Mux & Demux)1471 ~ 1571 & 1571 ~ 1471 (Mux & Demux)nm채널 간격sp20nm통과 대역폭@-1dbPBλc ± 6.5nm통과 대역 리플≤ 0.5DB삽입 손실일초기 채널 : ≤0.50DB마지막 채널 : ≤1.80DB인접한 채널 분리큰≥ 30DB비 판정 된 채널 분리이슨≥ 40DB편광 의존적 손실PDL≤ 0.15DB반환 손실rl≥ 55DB지향성......

문의 보내기

제품 설명

매개 변수	상징	성능	단위
파장 범위	WR	1260 ~ 1620	nm
채널 중심 파장	CW	1271 ~ 1371 & 1371 ~ 1271 (Mux & Demux) 1471 ~ 1571 & 1571 ~ 1471 (Mux & Demux)	nm
채널 간격	sp	20	nm
통과 대역폭@-1db	PB	λc ± 6.5	nm
통과 대역 리플		≤ 0.5	DB
삽입 손실	일	초기 채널 : ≤0.50	DB
삽입 손실	일	마지막 채널 : ≤1.80	DB
인접한 채널 분리	큰	≥ 30	DB
비 판정 된 채널 분리	이슨	≥ 40	DB
편광 의존적 손실	PDL	≤ 0.15	DB
반환 손실	rl	≥ 55	DB
지향성	멍청이	≥ 50	DB
편광 모드 분산	PMD	≤ 0.1	DB
광학 입력 전력	P	≤ 300	MW
작동 온도	맨 위	-25 ~ +70	℃
저장 온도	TSP	-40 ~ +85	℃
섬유 유형		코닝 SMF-28ULTRA 섬유 (G657 A1), 베어 섬유
섬유 길이		≥1.2	m

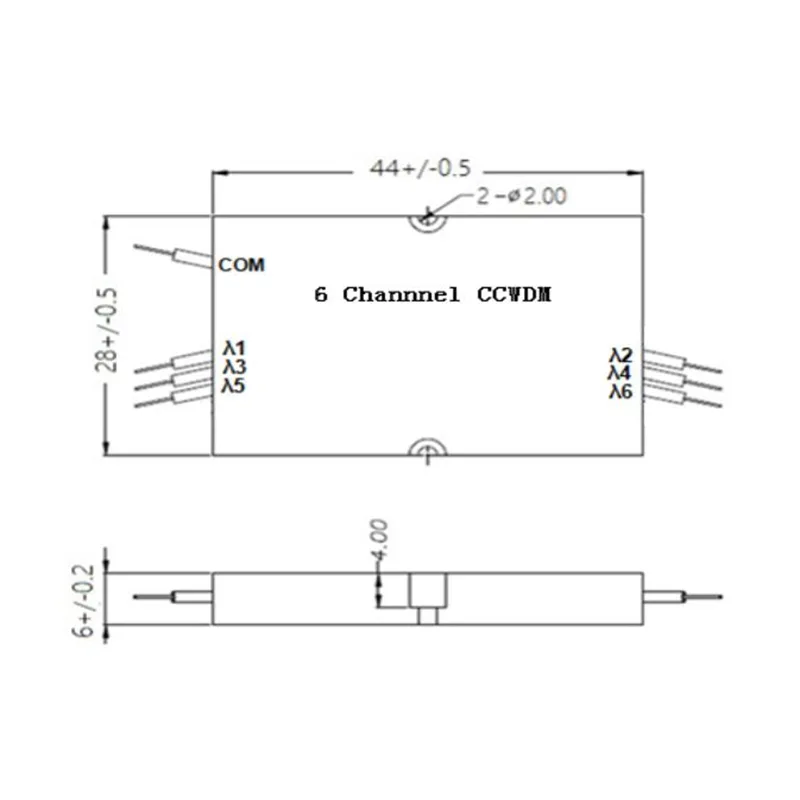

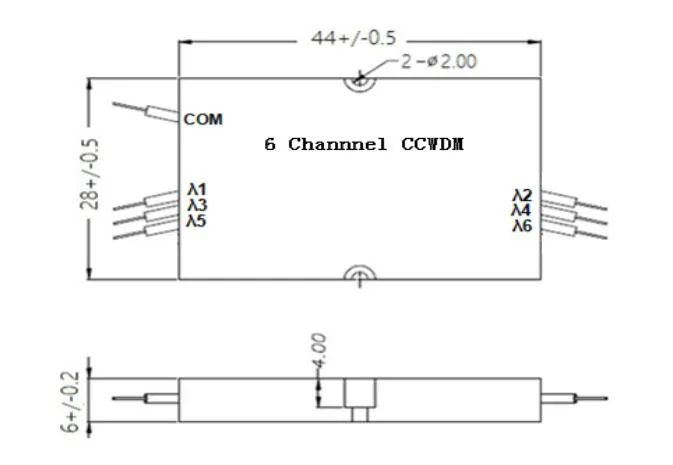

패키지 치수	PKG	44x28x6	mm
