하이브리드 광학 및 전기 연선 루즈 튜브 케이블 GDTA

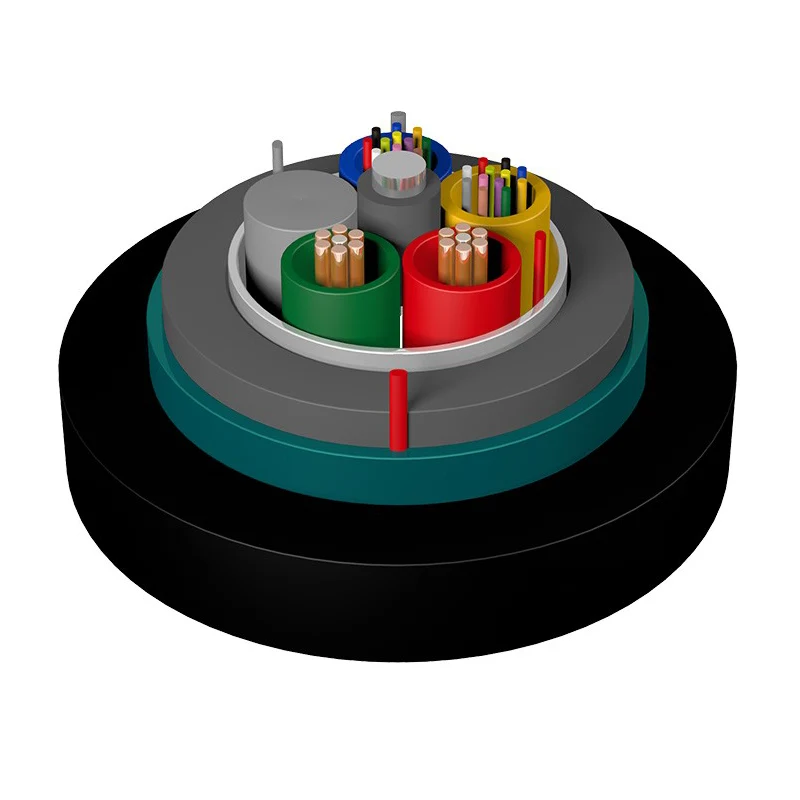

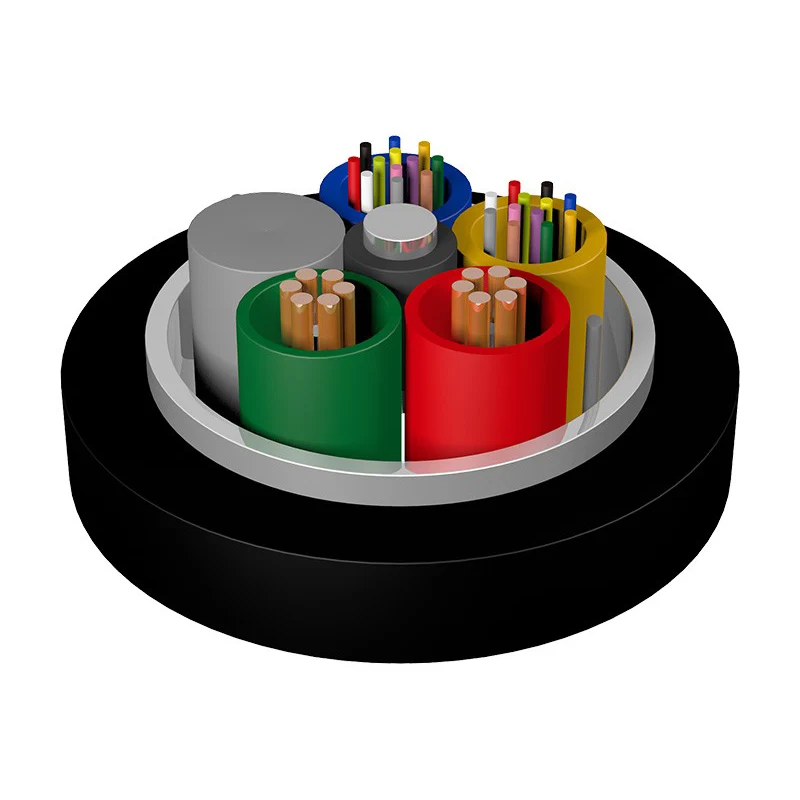

하이브리드 광학 및 전기 연선 루즈 튜브 케이블 GDTA는 고탄성 플라스틱으로 제작되고 튜브 충전재로 채워진 루즈 튜브에 들어 있습니다. 케이블 중앙에는 금속 강도의 부재가 있습니다. 튜브와 구리선(필수 사양)은 중앙 강도 부재를 감싸서 케이블 코어를 형성합니다. 케이블 코어는 케이블 충진재로 채워지고 적층 알루미늄 테이프로 보호됩니다. 그런 다음 PE 재킷을 압출하여 외부 재킷을 형성합니다.

문의 보내기

제품 설명

Oriental섬유 하이브리드 광 및 전기 연선 루즈 튜브 케이블 GDTA는 통합 전력 및 신호 전송을 위해 설계된 특수 광-전기 하이브리드 케이블입니다. 이 케이블은 기계적 견고성과 유연한 설치 옵션을 결합하여 파이프라인과 머리 위 배치 모두에 적합합니다. 중국의 제조업체이자 공급업체인 Oriental Fiber는 분산 기지국 DC 원격 전원 공급 시스템의 품질과 신뢰성을 보장하여 BBU와 RRU 간의 원활한 연결을 제공합니다.

하이브리드 광학 및 전기 연선 루즈 튜브 케이블 GDTA의 주요 특징

전력 및 신호를 위한 하이브리드 설계:케이블은 광섬유와 구리 도체를 하나의 장치에 통합하여 중앙 집중식 전력 모니터링과 단순화된 장비 유지 관리를 가능하게 합니다.
높은 기계적 및 열적 성능:튜브 충진재를 사용하여 고탄성 플라스틱으로 만든 느슨한 튜브에 들어 있는 케이블 코어는 강화된 내구성을 위해 적층 알루미늄 테이프와 PE 재킷으로 보호되어 있습니다.
효율적인 전력 관리:하이브리드 설계는 전력 조정 복잡성을 줄이고 유지 관리 노력을 줄이며 운영 비용을 최적화하는 데 도움이 됩니다.
설치 유연성:가공선과 파이프라인 경로 모두에 적합한 이 케이블은 다양한 프로젝트 유형에 걸쳐 배포를 단순화합니다.
비용 효율성:광 경로와 전기 경로를 결합하면 별도의 케이블이 필요하지 않아 조달 비용과 건설 비용이 모두 절약됩니다.

기술적 장점

금속 강도 멤버 코어:높은 인장 강도를 제공하고 기계적 응력 하에서도 안정적인 케이블 성능을 보장합니다.
수분 차단 충전재:장기적인 신뢰성을 유지하고 습기 침투를 방지하여 광학 및 전기 기능을 보호합니다.
PE 외부 재킷:내후성을 강화하고 환경 악화로부터 보호합니다.
최적화된 케이블 코어 레이아웃:구리선과 느슨한 튜브 배열은 신호 간섭을 최소화하고 유지 관리 작업을 단순화합니다.

특징

● 기계적 및 온도 성능이 우수합니다.

● 광전기 하이브리드 설계는 전원 공급 및 신호 전송 문제를 해결하고 장비에 대한 중앙 집중식 전원 모니터링 및 유지 관리를 제공합니다.

● 전력 관리성을 개선하고 전력 조정 및 유지 관리를 줄입니다.

● 조달비용을 절감하고 건설비용을 절감한다.

● 분산 기지국 DC 원격 전원 공급 시스템에서 BBU와 RRU 간의 연결에 주로 사용됩니다.

● 파이프라인 및 상부 설치에 적합

기술적 특성

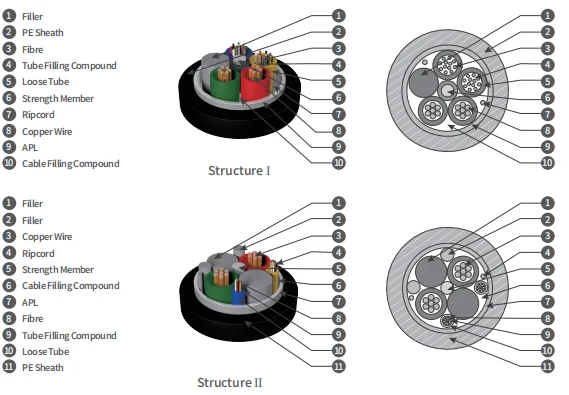

유형	외경 (mm)	무게 (kg/km)	인장강도 장기/단기(N)	으깨다 장기/단기 (N/100mm)	구조
GDTA-02-24Xn+2×1.5	11.2	132	600/1500	300/1000	구조Ⅰ
GDTA-02-24Xn+2×2.5	12.3	164	600/1500	300/1000	구조Ⅰ
GDTA-02-24Xn+2×4.0	14.4	212	600/1500	300/1000	구조 2
GDTA-02-24Xn+2×5.0	14.6	258	600/1500	300/1000	구조 2
GDTA-02-24Xn+2×6.0	15.4	287	600/1500	300/1000	구조 2
GDTA-02-24Xn+2×8.0	16.5	350	600/1500	300/1000	구조 2

메모:

1. Xn은 섬유 유형을 나타냅니다.

2. 2*1.5/2*2.5/2*4.0/2*6.0/2*8.0은 구리선의 수와 크기를 나타냅니다.

3. 요청 시 다양한 수와 크기의 구리선이 포함된 하이브리드 케이블을 제공할 수 있습니다.

4. 요청 시 다양한 섬유 개수의 하이브리드 광학 및 전기 연선 루즈 튜브 케이블 GDTA를 제공할 수 있습니다.

도체의 전기적 성능

단면적(mm²)	최대. 단일 도체의 DC 저항 (20℃)(Ω/km)	절연저항(20℃)(MΩ.km)	내전압 KV, DC 1분 강도 KV, DC 1분
단면적(mm²)	최대. 단일 도체의 DC 저항 (20℃)(Ω/km)	각 도체와 다른 도체 사이 케이블로 연결된 금속 부재	사이 지휘자	지휘자 사이 그리고 금속갑옷	지휘자 사이 그리고 강철 와이어
1.5	13.3	5,000명 이상	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
