Oriental섬유 하이브리드 광학 및 전기 연선 루즈 튜브 케이블 GDTA53은 현대 통신 인프라에서 광 신호 및 전력의 통합 전송을 위해 설계되었습니다. 중국 제조업체 및 공급업체의 신뢰할 수 있는 선택인 이 케이블 구조는 단일 케이블 시스템 내에서 데이터 전송과 전원 공급을 모두 지원하여 네트워크 배포를 단순화하고 전반적인 설치 복잡성을 줄이는 데 도움이 됩니다.
조달 관점에서 Oriental섬유 하이브리드 광학 및 전기 연선 루즈 튜브 케이블 GDTA53은 전력과 통신 시스템 간의 프로젝트 조정을 줄이는 데 도움이 됩니다. 광섬유와 구리 요소를 하나의 솔루션으로 결합함으로써 효율적인 설치, 노동 의존도 감소, 관리하기 쉬운 장기 유지 관리를 지원합니다.

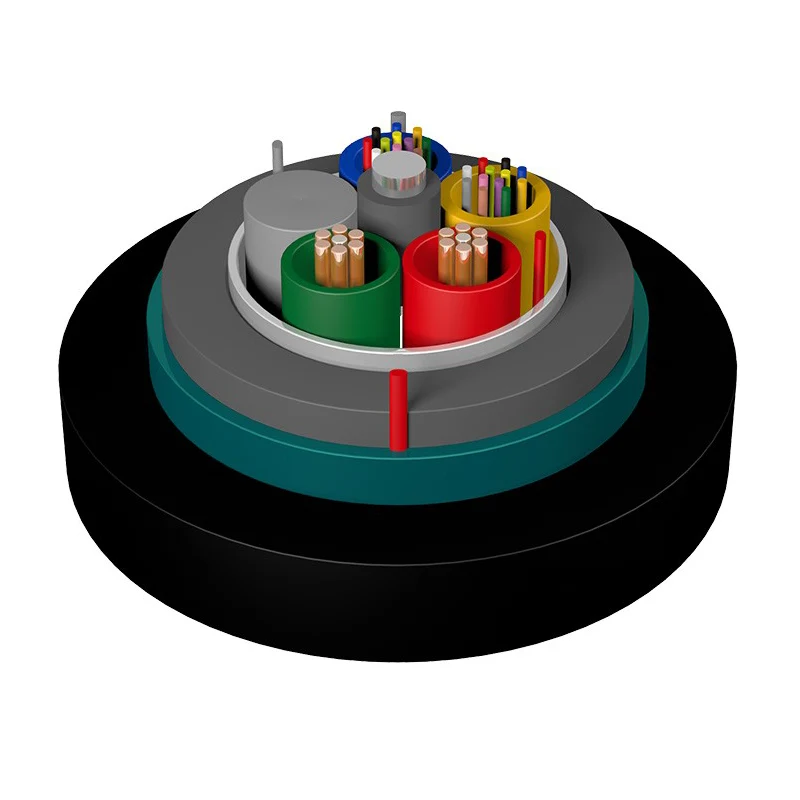

하이브리드 광학 및 전기 연선 루즈 튜브 케이블 GDTA53은 연선 루즈 튜브 구조를 채택합니다. 광섬유는 방수 화합물로 채워진 고탄성 플라스틱 튜브 내부에서 보호되는 반면 전기 구리 도체는 필수 사양에 따라 케이블 코어에 통합됩니다.
중앙 금속 강도 부재는 설치 중 인장 성능을 보장합니다. 케이블 코어는 보호 화합물로 채워져 있으며 적층 알루미늄 테이프 외장, 내부 PE 피복, 골판지 강철 테이프 외장 및 최종 PE 외부 피복이 채워져 있습니다. 이러한 계층형 설계를 통해 케이블은 실외 및 지하 환경에서 안정적으로 작동할 수 있습니다.
분산된 기지국과 원격 장비의 경우 전원 케이블과 신호 케이블을 분리하면 설치 시간과 비용이 늘어납니다. 하이브리드 광학 및 전기 연선 루즈 튜브 케이블 GDTA53은 케이블 라우팅 복잡성을 줄이고 트렌칭 또는 덕트 사용을 최소화하는 결합 솔루션을 제공합니다.
구축할 케이블 수가 적어 계약업체는 프로젝트 일정을 단축할 수 있습니다. 이는 특히 인건비와 조정 비용이 예산에 큰 영향을 미칠 수 있는 대규모 통신 프로젝트와 관련이 있습니다.
중앙 집중식 전원 공급 장치 및 신호 전송을 통해 모니터링 및 유지 관리가 더 쉬워집니다. 이를 통해 문제 해결 시간을 줄이고 네트워크 수명주기 동안 운영 효율성을 향상시킬 수 있습니다.
이중층 갑옷 디자인(알루미늄 테이프 + 골판지 강철 테이프)은 외부 압력, 충격 및 환경 스트레스에 대한 저항력을 강화합니다. 이로 인해 하이브리드 광학 및 전기 연선 루즈 튜브 케이블 GDTA53은 지하 설치 및 복잡한 실외 조건에 적합합니다.

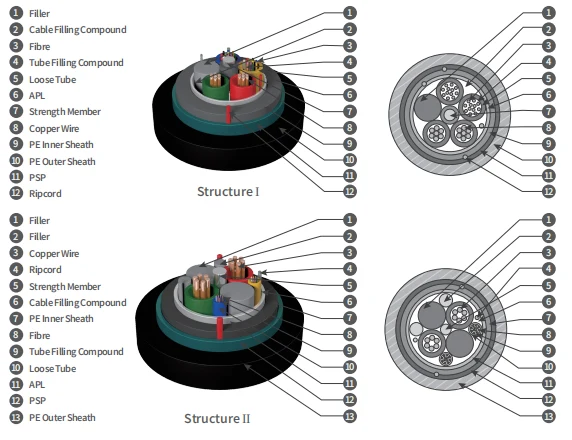

• 광섬유: 방수 충전재를 사용하여 느슨한 튜브 내부에 배치
• 구리 도체: 전력 전송 요구 사항에 따라 통합됨
• 강도 부재: 인장 강도를 위한 중앙 금속 코어
• 충진재: 습기 유입 방지
• 알루미늄 테이프 방어구: 초기 차폐 및 보호 기능을 제공합니다.
• 내부 PE 피복: 구조적 안정성 추가
• 골판지 강철 테이프 방어구: 압착 저항 강화
• 외부 PE 피복: 환경 노출로부터 보호합니다.
분산 기지국(BBU - RRU)
하이브리드 광학 및 전기 연선 루즈 튜브 케이블 GDTA53은 일반적으로 DC 원격 전원 공급 시스템의 BBU와 RRU 간 연결에 사용됩니다. 신호 전송과 전력 전달을 모두 지원하므로 별도의 인프라 필요성이 줄어듭니다.
통신망 구축
단일 솔루션에서 광섬유 및 전력 배포를 간소화하려는 통신 사업자 및 통신 시스템 통합업체에 적합합니다.
지하 설치 프로젝트
강력한 기계적 보호 및 내습성을 갖춘 이 케이블은 지하 덕트, 직접 매설 및 기타 보호된 라우팅 환경에서 탁월한 성능을 발휘합니다.
산업 및 인프라 프로젝트
원격 노드 또는 프런트 엔드 장비에서 통신과 전력이 모두 필요한 철도 운송, 고속도로 및 전력 시스템에 적용 가능합니다.
하이브리드 광학 및 전기 연선 루즈 튜브 케이블 GDTA53은 프로젝트 요구 사항에 따라 다양한 파이버 수와 구리 도체 사양으로 구성할 수 있습니다.
여러 생산 시설을 갖춘 제조업체는 표준 및 대량 주문 모두에 대해 안정적인 공급 능력을 지원하며 이는 장기 인프라 프로젝트에 중요합니다.
표준 통신 및 전력 시스템과 통합되도록 설계되어 설치 및 작동 중 호환성 문제를 줄입니다.
예, 구리 도체 크기와 구성은 필요한 전력 전송 사양에 따라 조정될 수 있습니다.
예, 장갑 구조물은 적절한 설치 방법을 통한 직접 매설을 포함하여 지하 설치를 지원합니다.
가장 큰 장점은 광섬유와 전력 전송을 하나의 케이블 시스템으로 결합하여 설치 복잡성과 비용을 줄이는 것입니다.
● 기계적 및 온도 성능이 우수합니다.
● 전원 공급 및 신호 전송 문제를 해결하고 장비 전원 공급에 대한 중앙 모니터링 및 유지 관리를 제공합니다.
● 전원 공급 관리성을 개선하고 전원 공급 조정 및 유지 관리를 줄입니다.
● 조달비용을 절감하고 건설비용을 절감한다.
● 분산 기지국의 DC 원격 전원 공급 시스템에서 BBU와 RRU 간의 연결에 주로 사용됩니다.
● 지하 설치에 적합
|
유형 |
외경 (mm) |
무게 (kg/km) |
인장강도 장기/단기(N) |
으깨다 장기/단기 (N/100mm) |
구조 |
|
GDTA53-02-24Xn+2*1.5 |
15.1 |
290 |
1000/3000 |
1000/3000 |
구조Ⅰ |
|
GDTA53-02-24Xn+2*2.5 |
15.5 |
312 |
1000/3000 |
1000/3000 |
구조Ⅰ |
|
GDTA53-02-24Xn+2*4.0 |
18.2 |
358 |
1000/3000 |
1000/3000 |
구조 2 |
|
GDTA53-02-24Xn+2*5.0 |
18.6 |
390 |
1000/3000 |
1000/3000 |
구조 2 |
|
GDTA53-02-24Xn+2*6.0 |
19.9 |
435 |
1000/3000 |
1000/3000 |
구조 2 |
|
GDTA53-02-24Xn+2*8.0 |
20.8 |
478 |
1000/3000 |
1000/3000 |
구조 II |
|
단면적(mm2) |
최대. 단일 도체의 DC 저항 (20℃)(Ω/km) |
절연저항(20℃)(MΩ.km) |
내전압 KV, DC 1분 내전압 KV, DC 1분 |
||
|
각 도체와 다른 도체 사이 케이블로 연결된 금속 부재 |
사이 지휘자 |
지휘자 사이 그리고 금속갑옷 |
지휘자 사이 그리고 강철 와이어 |
||
|
1.5 |
13.3 |
5,000명 이상 |
5 |
5 |
3 |
|
2.5 |
7.98 |
||||
|
4.0 |
4.95 |
||||
|
5.0 |
3.88 |
||||
|
6.0 |
3.30 |
||||
|
8.0 |
2.47 |
||||
