오리엔탈파이버가 제공하는하이브리드 광학 및 전기 연선 루즈 튜브 케이블 GDTS, 고속 데이터 전송과 안정적인 전력 공급을 단일 구조 단위로 통합하도록 설계된 전문 솔루션입니다. 이 복합 케이블은 특히 공간 효율성과 간소화된 설치가 중요한 현대 통신 인프라의 진화하는 요구 사항을 충족하도록 설계되었습니다.

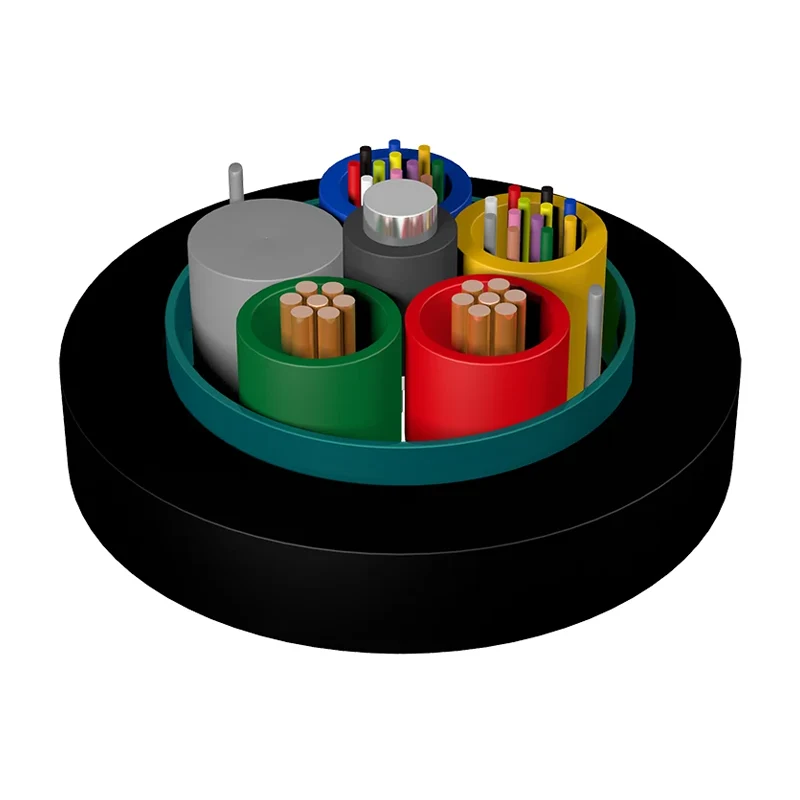

그만큼하이브리드 광학 및 전기 연선 루즈 튜브 케이블 GDTS정교한 다층 아키텍처를 활용합니다. 그 핵심에는 금속 보강 부재가 필요한 인장 강도를 제공합니다. 이 센터 주변에는 고탄성 플라스틱으로 만들어진 느슨한 튜브가 있으며, 여기에는 광섬유와 보호 충전재가 들어 있습니다.
이러한 튜브 옆에는 특정 전기 요구 사항에 맞게 구성된 절연 구리선이 통합되어 있습니다. 이 코어 어셈블리는 주름진 강철 테이프 갑옷으로 보호되어 기계적 충격과 설치류 손상으로부터 강력한 보호 기능을 제공합니다. 전체 구조는 내구성이 뛰어난 폴리에틸렌(PE) 외피로 마감되어 열악한 환경 조건에서도 장기적인 안정성을 보장합니다.
주요 사용 사례오리엔탈섬유의 GDTS 케이블은 DC 원격 전원 공급 시스템의 BBU(Building Baseband Unit)와 RRU(Remote Radio Unit) 간의 연결입니다. 이를 통해 고대역폭 신호를 동시에 전송하고 원격 안테나 장치에 필요한 전력을 전달할 수 있습니다.
이는 통신을 넘어하이브리드 광학 및 전기 연선 루즈 튜브 케이블 GDTS지역화된 전원을 사용할 수 없거나 설치가 어려운 철도 운송, 고속도로 모니터링 시스템 및 스마트 그리드 전력 분배에 배포됩니다.
활용하이브리드 광학 및 전기 연선 루즈 튜브 케이블 GDTS전체 프로젝트 비용을 대폭 절감하는 데 기여합니다. 필요한 자재의 양을 줄이고 설치 일정을 단축함으로써 운영자는 조달 및 건설 비용을 낮출 수 있습니다. 이러한 간소화된 접근 방식은 혼잡한 도관과 케이블 트레이의 물리적 설치 공간도 최소화합니다.
Jiangsu Xuben Photoelectric Technology Co., Ltd 그룹의 일부로서,오리엔탈섬유실내외 케이블 및 ODN 부품 생산을 전담하는 15,000제곱미터 규모의 인프라 내에서 운영됩니다. 연간 생산량이 2천만 달러에 달하는 이 회사는 ISO9001 및 ISO45001을 포함한 엄격한 국제 표준을 준수합니다. 당사의 제조 공정은 정밀도와 전문가 수준의 내구성에 중점을 두고 전 세계적으로 대규모 엔지니어링 프로젝트를 지원합니다.
예, 구리 도체의 수와 게이지는하이브리드 광학 및 전기 연선 루즈 튜브 케이블 GDTS원격 장비의 특정 전압 및 전류 요구 사항에 따라 조정될 수 있습니다.
GDTS 하이브리드 케이블은 적절한 장력 하드웨어를 활용하는 경우 파이프라인(덕트) 배치와 머리 위(공중) 설치 모두에 맞게 설계된 다목적 케이블입니다.
주름진 강철 테이프는 파손에 대한 상당한 보호 기능을 제공하는 반면, 케이블은 도시 통신 덕트의 표준 설치 관행을 허용하는 계산된 굽힘 반경을 유지합니다.
● 기계적 및 온도 성능이 우수합니다.
● 광전기 하이브리드 설계는 전원 공급 및 신호 전송 문제를 해결하고 장비 전원 공급의 중앙 집중식 모니터링 및 유지 관리를 제공합니다.
● 전원 공급 장치의 관리 효율성을 향상시키고 전원 공급 장치의 조정 및 유지 관리를 줄입니다.
● 조달비용 절감 및 공사비 절감.
● 분산 기지국 DC 원격 전원 공급 시스템에서 BBU와 RRU 간의 연결에 주로 사용됩니다.
● 파이프라인 및 상부 설치에 적합
|
유형 |
외경 (mm) |
무게 (kg/km) |
인장강도 장기/단기(N) |
으깨다 장기/단기 (N/100mm) |

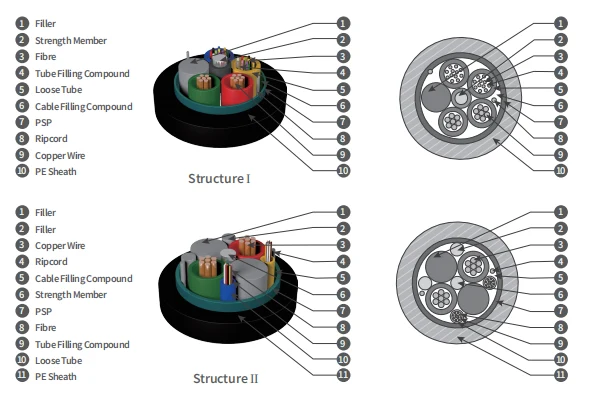

구조 |
|
GDTS-02-24Xn+2×1.5 |
11.6 |
157 |
600/1500 |
300/1000 |
구조Ⅰ |
|
GDTS-02-24Xn+2×2.5 |
12.5 |
190 |
600/1500 |
300/1000 |
구조Ⅰ |
|
GDTS-02-24Xn+2×4.0 |
14.6 |
241 |
600/1500 |
300/1000 |
구조 2 |
|
GDTS-02-24Xn+2×5.0 |
15.0 |
282 |
600/1500 |
300/1000 |
구조 2 |
|
GDTS-02-24Xn+2×6.0 |
15.7 |
300 |
600/1500 |
300/1000 |
구조 2 |
|
GDTS-02-24Xn+2×8.0 |
16.9 |
383 |
600/1500 |
300/1000 |
구조II |
1. Xn은 섬유 유형을 나타냅니다.
2. 2*1.5/2*2.5/2*4.0/2*6.0/2*8.0은 구리선의 수와 크기를 나타냅니다.
3. 요청 시 다양한 수와 크기의 구리선이 포함된 하이브리드 케이블을 제공할 수 있습니다.
4. 요청 시 다양한 섬유 수의 하이브리드 케이블을 제공할 수 있습니다.
|
단면 (mm2) |
최대. 단일 도체의 DC 저항 (20℃)(Ω/km) |
절연저항(20℃)(MΩ.km) |
내전압 KV, DC 1분 내전압 KV, DC 1분 |
||
|
각 도체와 다른 도체 사이 케이블로 연결된 금속 부재 |
사이 지휘자 |
지휘자 사이 그리고 금속갑옷 |
지휘자 사이 그리고 강철 와이어 |
||
|
1.5 |
13.3 |
5,000명 이상 |
5 |
5 |
3 |
|
2.5 |
7.98 |
||||
|
4.0 |
4.95 |
||||
|
5.0 |
3.88 |
||||
|
6.0 |
3.30 |
||||
|
8.0 |
2.47 |
||||
