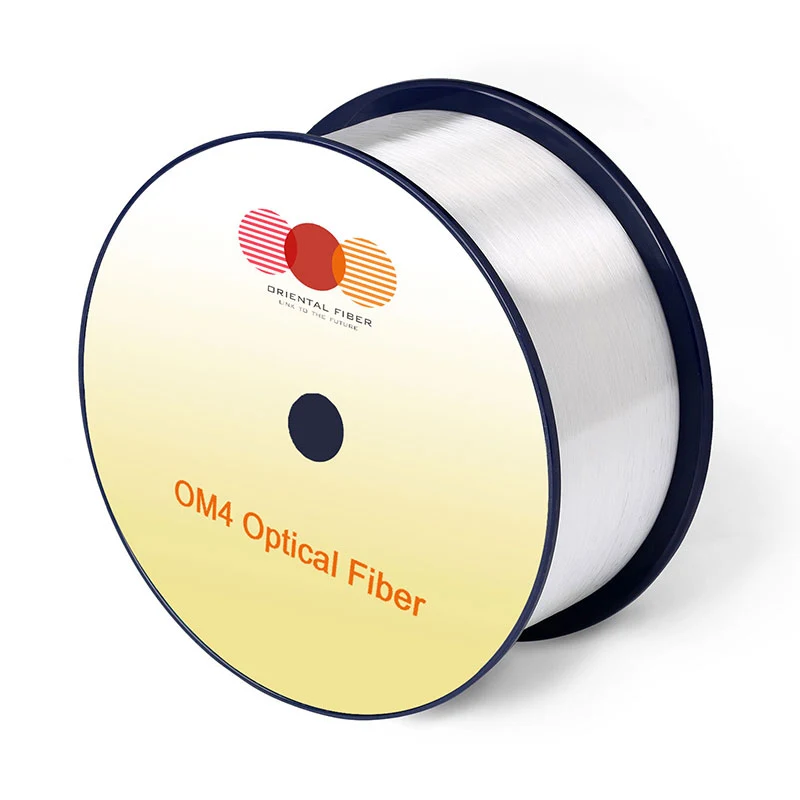

멀티 모드 광섬유 OM4

멀티 모드 광섬유 OM4는 100G/채널 및 테라 비트 비디 기술을 위해 설계되었으며 850NM -870NM 및 910NM 파장 범위에서 높은 대역폭을 제공합니다. 100G/채널 트랜시버의 중심 파장 오프셋으로 인한 신호 감쇠를 보상하여 데이터 센터를 400G, 800G 및 더 높은 데이터 속도로 원활하게 업그레이드 할 수 있습니다. 기존 OM4 및 OM5 섬유와 완전히 호환됩니다.

문의 보내기

제품 설명

응용 프로그램

● 데이터 센터

● 사무실 센터

● 데이터 저장 네트워크

● 지역 네트워크

● 고성능 컴퓨팅 센터

● 10 & 40 & 100 & 400 & 800GB/s 및 1.6TB/S 이더넷

표준

OM4 Ultra-Bend-Insensitive Multimode Fiber는 ISO/IEC 11801-1 OM4 사양, IEC 60793-2-10 A1-OM4 사양 및 TIA-492AAAF A1-OM4 사양을 충족하거나 초과합니다.

형질

● 100G/레인 변속기 시스템에 최적화되었습니다

● 850-870nm 및 910nm 범위의 파장에서 효율적인 모달 대역폭

● 레거시 OM4 파이버와 호환됩니다

● 우수한 기하학적 균일 성

● 감쇠가 적습니다

● 높은 대역폭

● 저 차동 모드 지연 (DMD)

명세서

형질	정황	지정되었습니다 값	단위
기하학적 특성
코어 직경	-	50 ± 2.5	[μm]
핵심 비 회로	-	≤5.0	[%]
클래딩 직경	-	125.0 ± 1.0	[μm]
클래딩 비 회로	-	≤0.6	[%]
코팅 직경	-	245 ± 7	[μm]
코팅/클래딩 동심 오류	-	≤10.0	[μm]
코팅 비 회로	-	≤6.0	[%]
코어/클래딩 동심 오류	-	≤1.0	[μm]
배송 길이	-	위로 17.6	[km/릴]
광학적 특성
감쇠	850nm	≤2.4	[DB/KM]
	910nm	≤2.0	[DB/KM]
	1300nm	≤0.6	[DB/KM]
과도하게 채워진 모달 대역폭	850nm	≥3500	[MHZ · km]
과도하게 채워진 모달 대역폭	1300nm	≥500	[MHZ · km]
효과적인 모달 대역폭	850nm-870nm	≥4700	[MHZ · km]
효과적인 모달 대역폭	910nm	≥3100	[MHZ · km]
링크 길이	800gbase-sr8	100	[중]
링크 길이	800gbasesr-4.2	100	[중]
수치 조리개	-	0.200 ± 0.015	-
그룹 굴절률	850nm	1.482	-
그룹 굴절률	1300nm	1.477	-
제로 분산 파장, λ0	-	1295-1340	[NM]
제로 분산 경사, S0	1295nm≤λ0≤1310nm	≤0.105	[PS/(NM2 · km)]
제로 분산 경사, S0	1310nm≤λ0≤1340nm	≤0.000375 (1590-L0)	[PS/(NM2 · km)]
매크로 닝 손실 1	-	-	-
반경 15mm @ 2 회전	850nm	≤0.1	[DB]
반경 15mm @ 2 회전	1300nm	≤0.3	[DB]
반경 7.5 mm @ 2 회전	850nm	≤0.2	[DB]
반경 7.5 mm @ 2 회전	1300nm	≤0.5	[DB]
후방 산란 특성	1300nm
단계 (양방향 측정의 평균)	-	≤0.10	[DB]
섬유 길이에 대한 불규칙성 포인트 불연속성	-	≤0.10	[DB]
감쇠 균일 성	-	≤0.08	[DB/KM]
환경 특성	850nm & 1300nm
온도 사이클링	-60 8 ~ 85 ℃	≤0.10	[DB/KM]
온도 중심 사이클링	-10 ℃에서 85 ℃, 4% 내지 98% RH	≤0.10	[DB/KM]
물 침수	23 ℃, 30 일	≤0.10	[DB/KM]
건조 열	85 ℃, 30 일	≤0.10	[DB/KM]
축축한 열	85 ℃, 85% RH, 30 일	≤0.10	[DB/KM]
기계적 사양
증명 테스트	-	≥9.0	[N]
	-	≥1.0	[%]
	-	≥100	[KPSI]
코팅 스트립력	전형적인 평균 힘	1.5	[N]
코팅 스트립력	정점 힘	≥1.3, ≤8.9	[N]
동적 응력 부식 감수성 상자 (nd, 전형적인)	-	20	-
