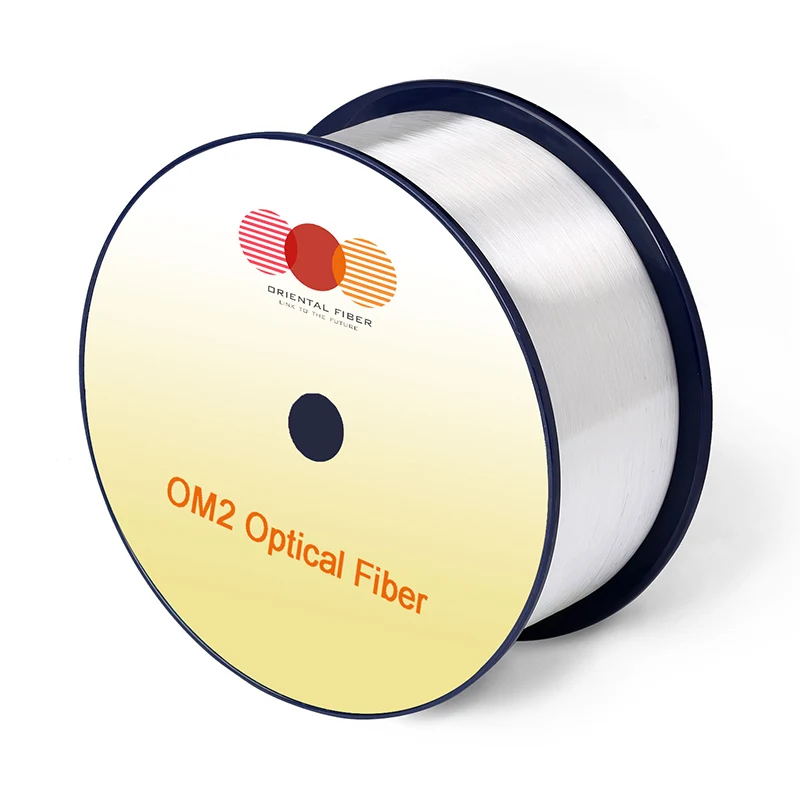

다중 모드 광섬유 OM2

형질

정황

지정된 값

단위

기하학적 특성

코어 직경

-

50 ± 2.5

[μm]

핵심 비 회로

-

≤5.0

[%]

클래딩 직경

-

125.0 ± 1.0

[μm]

클래딩 비 회로

-

≤1.0

[%]

코팅 직경

-

245 ± 7

[μm]

코팅/클래딩 동심 오류

-

≤10.0

[μm]

코팅 비 회로

-

≤6.0

[%]

코어/클래딩 동심 오류

-

≤1.5

[μm]

배송 길이

-

최대 17.6

[km/릴]

광학적 특성

감쇠

850nm

≤2.3

[DB/KM]

1300nm

≤0.6

[DB/KM]

과도하게 채워진 모달 대역폭

850nm

≥500

[MHZ · km]

1300nm

≥500

[MHZ · km]

수치 조리개

-

0.200 ± 0.015

-

그룹 굴절률

850nm

1.482

-

1300nm

1.477

-

제로 분산 파장, λ0

-

1295-1340

[NM]

제로 분산 경사, S0

1295nm≤λ0≤1310nm

≤0.105

[PS/(NM2 · km)]

1310nm≤λ0≤1340nm

≤0.000375 (1590-L0)

[PS/(NM2 · km)]

매크로 굽힘 손실

-

-

-

반경 15mm @ 2 회전

850nm

≤0.1

[DB]

1300nm

≤0.3

[DB]

반경 7.5 mm @ 2 회전

850nm

≤0.2

[DB]

1300nm

≤0.5

[DB]

후방 산란 특성

1300nm

단계 (양방향 측정 평균)

-

≤0.10

[DB]

섬유 길이 및 점 불연속에 대한 불규칙성

-

≤0.10

[DB]

감쇠 균일 성

-

≤0.08

[DB/KM]

환경 특성

850nm & 1300nm

온도 사이클링

-60 8 ~ 85 ℃

≤0.10

[DB/KM]

온도 중심 사이클링

-10 x ~ 85 ℃, 4% 내지 98% RH

≤0.10

[DB/KM]

물 침수

23 ℃, 30 일

≤0.10

[DB/KM]

건조 열

85 ℃, 30 일

≤0.10

[DB/KM]

축축한 열

85 ℃, 85% RH, 30 일

≤0.10

[DB/KM]

기계적 사양

증명 테스트

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

코팅 스트립력

전형적인 평균 힘

1.5

[N]

피크 힘

≥1.3, ≤8.9

[N]

동적 응력 부식 감수성 매개 변수 (ND, 일반)

-

20

-
