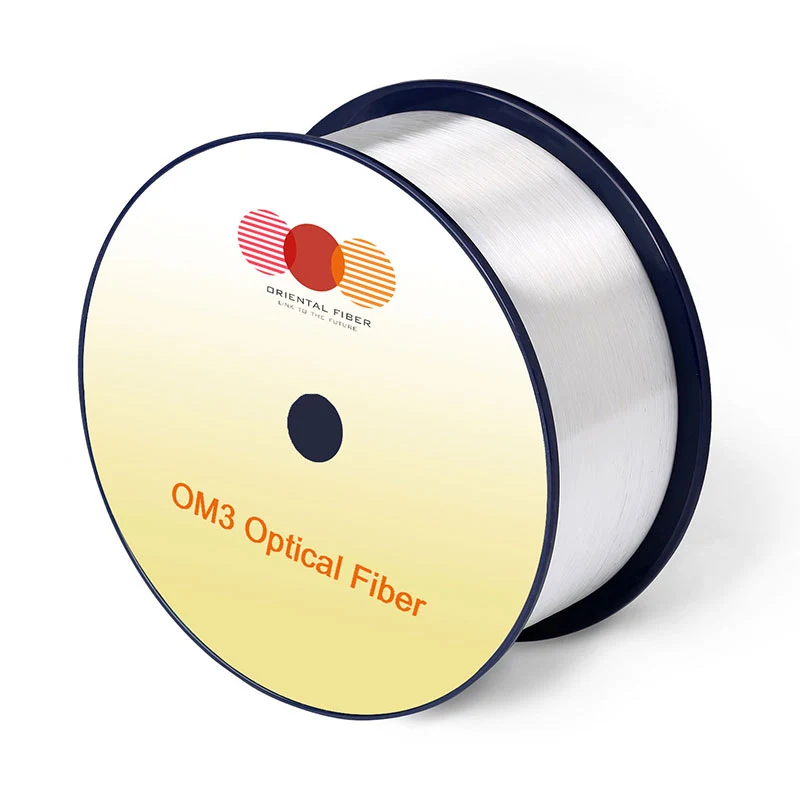

멀티 모드 광섬유 OM2+/OM3

형질

정황

지정 값

단위

기하학 형질

핵심 지름

-

50 ± 2.5

[μm]

핵심 비 회로

-

≤5.0

[%]

클래딩 지름

-

125.0 ± 1.0

[μm]

클래딩 비 회로

-

≤0.6

[%]

코팅 지름

-

245 ± 7

[μm]

코팅/클래딩 동심 오류

-

≤10.0

[μm]

코팅 비 회로

-

≤6.0

[%]

코어/클래딩 동심 오류

-

≤1.0

[μm]

배달 길이

-

위로 8.8

[km/릴]

광학 형질

감쇠

850nm

≤2.4

[DB/KM]

1300nm

≤0.6

[DB/KM]

-

-

Maxband® OM2+/OM3/OM4 벤드 둔감

오버 영화 모달 대역폭

850nm

≥700/≥1500/≥3500

[MHZ · km]

1300nm

≥500/≥500/≥500

[MHZ · km]

효과적인 모달 대역폭

850nm

≥950/≥2000/≥4700

[MHZ · km]

애플리케이션 거리를 지원합니다

-

-

-

40gbase-Sr4 / 100gbase-sr101

850nm

-/140/170

[중]

10gbase-sr

850nm

150/300/550

[중]

1000base-sr

850nm

750/1000/1100

[중]

DMD 사양

준수 IEC60793-2-10의 요구 사항보다 엄격합니다

-

수치 구멍

-

0.200 ± 0.015

-

그룹 굴절률

850nm

1.482

-

1300nm

1.477

-

제로 분산 파장 (λ0)

-

1295-1340

[NM]

제로 분산 경사 (S0)

1295nm≤λ0≤1310nm

≤0.105

[PS/(NM2 · km)]

1310nm≤λ0≤1340nm

≤0.000375 (1590-L0)

[PS/(NM2 · km)]

매크로 닝 손실 2

-

-

-

2 반경 15mm 회전합니다

850nm

≤0.1

[DB]

1300nm

≤0.3

[DB]

2 @ 7.5 mm 반경을 돌립니다

850nm

≤0.2

[DB]

1300nm

≤0.5

[DB]

후방 산란 형질

1300nm

단계 (양방향 측정의 평균)

-

≤0.10

[DB]

불규칙성 섬유 길이 및 점 불연속 이상

-

≤0.10

[DB]

감쇠 일률

-

≤0.08

[DB/KM]

환경 형질

850nm & 1300nm

온도 사이클링

-60 8 ~ 85 ℃

≤0.10

[DB/KM]

온도 강성 사이클링

-10 ~ ~ 85 ℃, 4% 내지 98% RH

≤0.10

[DB/KM]

물 담금

23 ℃, 30 일

≤0.10

[DB/KM]

마른 열

85 ℃, 30 일

≤0.10

[DB/KM]

습기 열

85 ℃, 85% RH, 30 일

≤0.10

[DB/KM]

기계적 사양

증거 시험

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

코팅 스트립 힘

전형적인 평균 힘

1.5

[N]

정점 힘

≥1.3, ≤8.9

[N]

동적 응력 부식 감수성 매개 변수 (ND, 일반 찾고)

-

20

-
