● FTTX/FTTH 시스템
● 이더넷 응용 프로그램
● CATV 링크
● 광학 신호 분포
● 수동 광학 네트워크 (PON)
● 백본, 수평 및 라이저 애플리케이션
● 조기 드롭 터미널 박스
● 실외 지역; 가혹한 환경
● 낮은 삽입 손실, 높은 수익 손실.
● 반복성 및 교환 성이 좋습니다.
● 100% 삽입, 반환 손실, 끝면 및.
● 간섭 검사.
● 우수한 기계적 지구력.
● Telcordia GR-326 코어 준수.
● 광학 케이블 관리에서 고성능 및 신뢰성을 보장합니다.
● 빠르고 쉬운 설치 및 재구성.
● 간단한 취급, 특수 도구가 필요하지 않습니다.
● IP68 방수.
| 구조 | 단위 | 설명 | |
| 섬유 수 | 이중 | ||
| 파장 | nm | 1310/1550 | |
| 삽입 손실 | DB | ≤0.30 | |
| 반환 손실 | DB | ≥50 (UPC) | |
| 케이블 자켓 색상 | 검은색 | ||
| 케이블 외경 | mm | 7.0 ± 0.2 | |
| 섬유 모드 | 단일 모드 : G657 A2 | ||
| 케이블 자켓 재료 | LSZH | ||
| 케이블 중량 | kg/km | 38 (대략) | |
| 인쇄 내용 | 사용자 정의 가능 | ||
| 길이 | m | 50 、 75 5 5 100 、 150 、 200 、250 、 300 또는 사용자 정의 가능 (공차 : ± 0.5m) |
|
| 커넥터 유형 | 입력: | 어코드 미니 DLC/UPC 커넥터 | |
| 산출: | 어코드 듀플렉스 LC/UPC 커넥터 | ||
| 방수 등급 | IP68 | ||
| 작동 온도 | ℃ | -40 ° C ~ +70 ℃ | |
| 저장 온도 | ℃ | -40 ° C ~ +70 ℃ | |

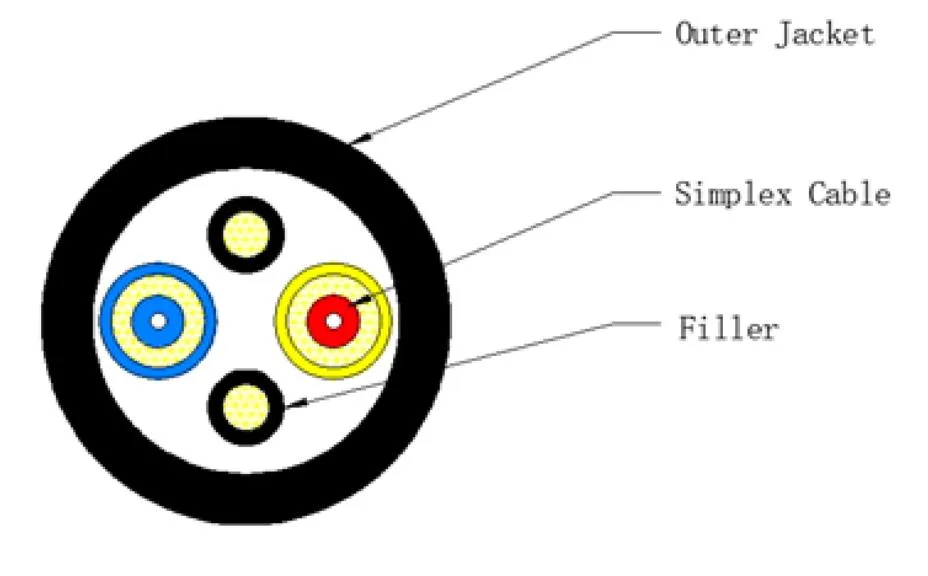

| 목 | 내용물 | 값 |
| 단단한 완충 섬유 | 숫자 | 2 |
| 유형 | G.657A2 | |
| 직경 (mm) | 0.90 ± 0.05 | |
| 재료 | LSZH | |
| 색상 | 하얀색 | |
| 단순한 케이블 | 재료 | LSZH |
| 직경 (mm) | 2.0 ± 0.1 | |
| 색상 | 파란색과 노란색 | |
| 막대 | 재료 | LSZH |
| 직경 (mm) | 1.3 ± 0.1 | |
| 색상 | 검은색 | |
| 외부 재킷 | 재료 | LSZH |
| 직경 (mm) | 7.0 ± 0.2 | |
| 색상 | 검은색 | |
| 두께 (mm) | 1.0 ± 0.1 | |
| 케이블 중량 (kg/km) 약. | 38 ± 3 | |
| 스트레칭 테스트 (N) | 장기 : 400 n 단기 : 800 n |
|
| 평평한 테스트 (N/10cm) | 장기 : 1000 N/10cm 단기 : 2200 N/10cm |
|
| 최소 굽힘 반경 | 10XOD (정적); 20xod (동적) |
|
| 설치 온도 | -40 ° C ~ +70 ° C | |
| 저장 온도 | -40 ° C ~ +70 ° C | |
케이블 광섬유의 성능 (ITU-T Rec. G.657A2)
| 목 | 사양 |
| 섬유 유형 | 단일 모드 |
| 섬유 재료 | 도핑 실리카 |
| 감쇠 계수 @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm |
≤ 0.35 db/km ≤ 0.35 db/km ≤ 0.25 db/km ≤ 0.21 db/km ≤ 0.23 db/km |
| 케이블 차단 파장 | ≤ 1260 nm |
| 제로 분산 파장 | 1300 ~ 1324 nm |
| 제로 분산 경사 | ≤ 0.092 PS/(NM2.km) |
| PMD @ 1550 nm | ≤0.1 ps/km1/2 |
| 색수 분산 @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm |
≤3 ps/(nm. km) ≤5.3 ps/(nm. km) ≤18.0 ps/(nm. km) ≤22 ps/(nm. km) |
| 모드 필드 직경 @ 1310 nm | 8.5-9.3um |
| 코어 / 클래드 동심 오류 | ≤ 0.5 |
| 클래딩 직경 | 125.0 ± 0.7 하나 |
| 클래딩 비 회로 | ≤5% |
| 1 차 코팅 직경 | 242 ± 7 |
| 동심성 1 차 코팅 / 코팅 | ≤10 µm |
| 코팅 비 회로 | ≤0.7% |
| 케이블 굽힘 손실로 감쇠 10 Mandrel 15mm를 돌립니다 1 삭제 1 Mandrel 10mm 1 삭제 1 Mandrel 7.5mm |
1550nm ≤ δ 0.03 db/km 1550nm ≤ δ 0.1 db/km 1550nm ≤ δ 0.5 db/km |

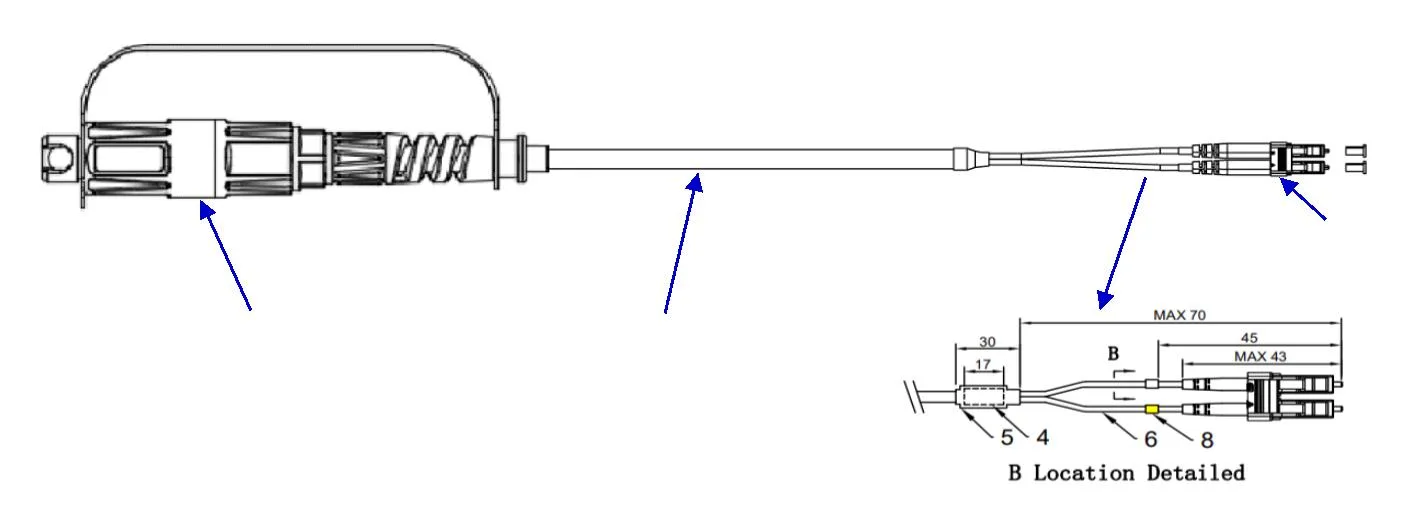

| 아니요 | 설명 | 수량 |
| 1 | SM G.657A2 2.0mm 파이버가있는 코어. OD7.0mm, 블랙 LSZH | 1 |
| 2 | 미니 DLC 커넥터 블랙 | 1 |
| 3 | 단일 모드 파이버, 베이지 색, IC 커넥터 용 튜브, 흰색을위한 LC3.0 듀플렉스 | 2 |
| 4 | 고무 열 수축 튜브, 검은 색, OD 8.5mm L = 17mm | 1 |
| 5 | 고무 열 수축 튜브, 검은 색, OD 8.5m L-30mm | 2 |
| 6 | 강철 튜브로 유연한 보호, OD 2.8mm L = 52mm | 2 |
| 8 | 열 수축 튜브, 흰색 /옐로우 OD3.0mm L = 5mm | 2 |
