비금속 공기가 끊어진 마이크로 케이블

가닥이 비금속 공기-블로우 링 마이크로 케이블은 높은 모듈러스 재료로 제작 된 느슨한 튜브에 피복 된 250μm 단일 모드 또는 멀티 모드 광섬유로 만들어지며, 튜브에는 비 독성 및 무해한 방수 화합물로 채워진다. 케이블 코어의 중심은 비금속 강화 코어 (FRP)이며, 느슨한 튜브 (또는 충전물 로프)는 중앙 강화 코어 주위에 꼬여 소형 둥근 케이블 코어를 형성합니다. 물 차단 원사 층이 보강 코어에 첨가 된 다음 검은 색 또는 색상의 고밀도 폴리에틸렌 (HDPE) 외피를 압출하여 케이블을 형성합니다.

문의 보내기

제품 설명

형질

비금속 구조 설계는 무선 주파수 간섭 및 전자기파 간섭을 효과적으로 방지합니다.

단단한 케이블 구조는 슬리브가 수축되는 것을 효과적으로 방지합니다

느슨한 튜브 충전 화합물은 우수한 수분 저항 성능을 보장합니다

좋은 유연성

고밀도 섬유 포장, 작은 직경 및 가벼운 무게

응용 프로그램

백본 네트워크에 적합한 Access Network an

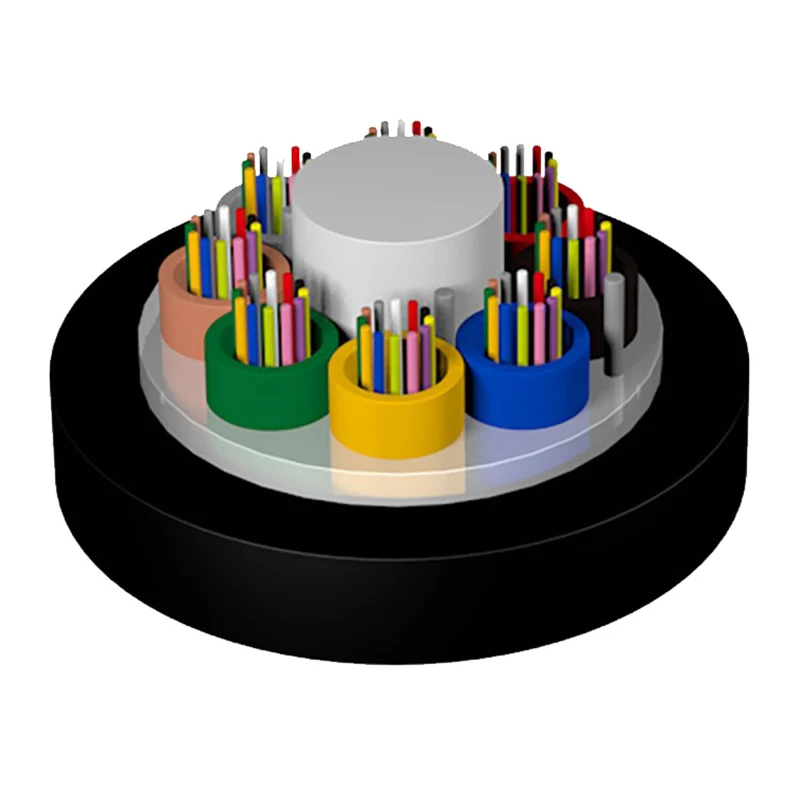

구조 도면

1. 섬유

2. 튜브 충전 화합물

3. 느슨한 튜브

4. FRP 강도 멤버

5. Ripcord

6. 물 차단 원사

7. Pe Sheath

Stranded Non-metallic Air-blowing Micro Cable

기술 매개 변수

케이블 유형	섬유 수	튜브	필러	케이블 직경 (mm)	케이블 중량 (참조) (kg/km)	인장 강도 장기/단기 (N)	분쇄 저항 장기/단기 (N/100mm)	굽힘 반경 정적/동적 (mm)
gcyfy-24 ~ 72xn	24 ~ 72	2 ~ 6	4 ~ 0	5.6	21	150/500	150/450	10d/20d
gcyfy-96xn	96	8	0	6.4	31	250/800	150/450	10d/20d
Gyfy-144xn	144	12	0	8.3	49	250/800	150/450	10d/20d

저장/작동 온도 : -30 ℃ -+70 ℃

광학적 특성

섬유 유형	감쇠 (+20 ()				대역폭		수치 조리개	케이블 차단 파장 λCC
섬유 유형	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	수치 조리개	케이블 차단 파장 λCC
G.652	---	---	≤0.36dB/km	≤0.22db/km	---	---	---	≤1260nm
G.657	---	---	≤0.36dB/km	≤0.22db/km	---	---	---	≤1260nm
50/125µm	≤3.3db/km	≤1.2db/km	---	---	≥500MHz · km	≥500MHz · km	---	---
62.5/125µm	≤3.5dB/km	≤1.2db/km	---	---	≥200MHz · km	≥500MHz · km	이미 0.275 ± 0.015	---
