Uni-tube Non-metallic Air-blowing Micro Cable의 중국 공장 공급을 원하는 구매자를 위해 이 제품은 경량 설계, 기계적 강도 및 습기 보호 간의 균형을 제공하여 설치 비용을 줄이고 광섬유 네트워크 구축의 효율성을 향상시킵니다.
컴팩트하고 효율적인 구조

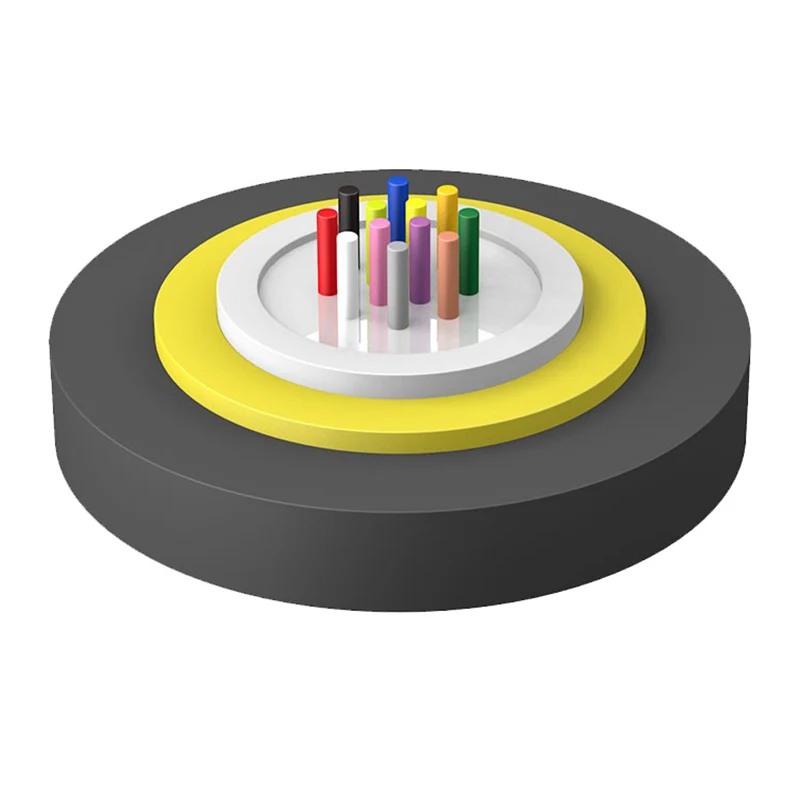

케이블은 250μm 광섬유(단일 모드 또는 다중 모드)가 고탄성 루즈 튜브 내부에 배치되는 유니 튜브 구조를 사용합니다. 이 디자인은 외경을 작게 유지하면서 높은 섬유 밀도를 허용하므로 특히 마이크로 덕트의 공기 송풍 설치에 적합합니다.
비금속 디자인의 장점
금속 보강재 대신 아라미드 원사를 사용하여 케이블은 전자기 간섭(EMI)과 무선 주파수 간섭(RFI)을 방지합니다. 따라서 신호 안정성이 중요한 환경에 실용적인 옵션이 됩니다.
수분 보호 및 내구성느슨한 튜브는 무독성 방수 화합물로 채워져 습기 유입을 방지합니다. HDPE 외피와 결합된 케이블은 습한 환경이나 지하 환경에서도 안정적인 성능을 유지합니다.
완전 비금속 구조로 전자기 및 무선 주파수 간섭을 제거하여 복잡한 네트워크 환경에 적합합니다.
신뢰할 수 있는 기계적 강도아라미드 원사 보강재는 안정적인 인장강도를 제공하여 손상 없이 에어블로잉 설치를 지원합니다.
안정적인 튜브 구조단단하고 잘 제어된 튜브 설계는 설치 및 작동 중 수축 및 변형을 방지하는 데 도움이 됩니다.
내습성방수 충진재는 습기 침투로부터 장기간 보호를 보장합니다.
유연하고 가벼움직경이 작고 무게가 가볍기 때문에 특히 밀도가 높은 덕트 시스템에서 운송 및 설치가 더 쉽습니다.
높은 섬유 밀도최적화된 내부 구조로 컴팩트한 케이블 크기 내에 더 많은 광섬유를 허용하여 공간 활용도를 향상시킵니다.
핵심 네트워크 인프라의 대용량 광섬유 전송에 적합합니다.
네트워크 접속도시 및 교외 유통 네트워크의 효율적인 배포를 지원합니다.
FTTH(가정용 광섬유)컴팩트한 크기와 유연성이 요구되는 라스트마일 광케이블 설치에 널리 사용됩니다.
|
케이블 유형 (섬유 2개 증가) |
섬유 수 |
케이블 직경 (mm) |
케이블 무게(참고) (kg/km) |
인장강도 장기/단기 (N) |
분쇄 저항 장기/단기 (N/100mm) |
굽힘 반경 정적/동적 (mm) |
|
GCYXTY- 2~12Xn |
2~12 |
3.5±0.3 |
12 |
60/150 |
150/450 |
10일/20일 |
|
GCYXTY- 14 ~24Xn |
14~24 |
4.4±0.3 |
15 |
60/150 |
150/450 |
10일/20일 |
보관/작동 온도: -30℃-+70℃
|
섬유 종류 |
감쇠(+20℃) |
대역폭 |
조리개 |
케이블 차단 파장 λcc |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
0.36dB/km 이하 |
0.22dB/km 이하 |
--- |
--- |
--- |
≤1260nm |
|
G.657 |
--- |
--- |
0.36dB/km 이하 |
0.22dB/km 이하 |
--- |
--- |
--- |
≤1260nm |
|
50/125μm |
≤3.3dB/km |
1.2dB/km 이하 |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
0.200±0.015NA |
--- |
|
62.5/125μm |
≤3.5dB/km |
1.2dB/km 이하 |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
0.275±0.015NA |
--- |
