연선 느슨한 튜브 비금속 강도 부재 비장갑 광섬유 케이블

연선의 느슨한 튜브 비금속 강도 부재 비장갑 광섬유 케이블의 구조는 고탄성 재료로 만들어진 느슨한 튜브에 250μm 광섬유를 넣고 느슨한 튜브는 방수 화합물로 채워져 있습니다. 케이블 코어의 중심은 FRP이며, 느슨한 튜브(및 충진 로프)가 FRP 주위로 꼬여져 컴팩트하고 둥근 케이블 코어를 형성합니다. 케이블 코어의 틈은 방수 필러로 채워져 있습니다. 케이블 코어 외부에 폴리에틸렌 외피 층을 압착하여 케이블을 형성합니다.

문의 보내기

제품 설명

그만큼연선 느슨한 튜브 비금속 강도 부재 비장갑 광섬유 케이블방수 화합물로 채워진 고탄성 재료로 만든 느슨한 튜브에 삽입된 250μm 광섬유로 구성됩니다. 케이블 코어는 비금속 FRP 강도 부재의 중심에 있으며, 그 주위에 느슨한 튜브와 필러가 나선형으로 꼬여 컴팩트하고 둥근 코어를 형성합니다. 방수 필러가 틈을 메우고 외부 폴리에틸렌 피복이 케이블 구조를 보호합니다.

주요 특징

강력한 기계적 및 온도 성능
내가수분해성과 인장강도가 높은 루즈 튜브 소재
중요한 섬유 보호를 위한 특수 튜브 충진 화합물
설치를 위한 유연한 설계와 내충격성 결합
포괄적인 방수 조치: FRP 중앙 부재, 튜브 충진 컴파운드, 100% 코어 충진
표준 준수: YD/T 901 및 IEC 60794-1

기술 사양

광섬유 개수: 다양한 구성 가능(예: 광섬유 6~144개)
섬유 유형: 단일 모드 또는 다중 모드 250μm
느슨한 튜브 재질: 고탄성 폴리머
충전재: 수분 차단 젤
강도 부재 : 비금속 FRP 막대
외피: 폴리에틸렌(PE)
작동 온도: -40°C ~ +70°C
최소 굽힘 반경: 20× 케이블 직경(하중 시)

응용

이 케이블은 다음 분야에서 널리 사용됩니다.

백본 및 액세스 네트워크를 위한 통신 사업자
라디오 및 텔레비전 신호 전송 시스템
근거리 통신망(LAN) 데이터 전송
전력, 철도 및 고속도로 프로젝트의 산업용 프런트 엔드 연결
기타 대규모 엔지니어링 및 인프라 프로젝트

장점

내구성이 뛰어난 비금속 설계로 부식 위험이 줄어들고 케이블이 더 가벼워집니다.
컴팩트한 연선 구조로 인장 강도와 유연성이 향상됨
수분 차단 소재는 습하거나 습한 환경에서도 높은 신뢰성을 보장합니다.
덕트, 공중 배치 등 다양한 설치 방식과의 호환성
오리엔탈섬유의 제조 경험을 바탕으로 국내외 프로젝트에서 검증된 성능

FAQ

Q: 이 케이블을 실외 설치에 사용할 수 있습니까?: A: 네, PE 피복과 방수 화합물로 인해 실외에 직접 매설하고 덕트를 설치하는 데 적합합니다.
Q: 몇 개의 광섬유를 구성할 수 있습니까?: A: 케이블은 프로젝트 요구 사항에 따라 6개에서 144개 광섬유까지 맞춤 설정할 수 있습니다.
Q: 케이블에 금속 부품이 포함되어 있나요?: A: 아니요. 강도 부재는 비금속 FRP로 무게와 부식 문제를 최소화합니다.
Q: 표준 광학 장비와 호환됩니까?: A: 예, 250μm 광섬유와 표준 루즈 튜브 디자인은 기존 접합 및 종단 방법과의 호환성을 보장합니다.

표준

GYFTY 케이블은 표준 YD/T 901 및 IEC 60794-1을 준수합니다.

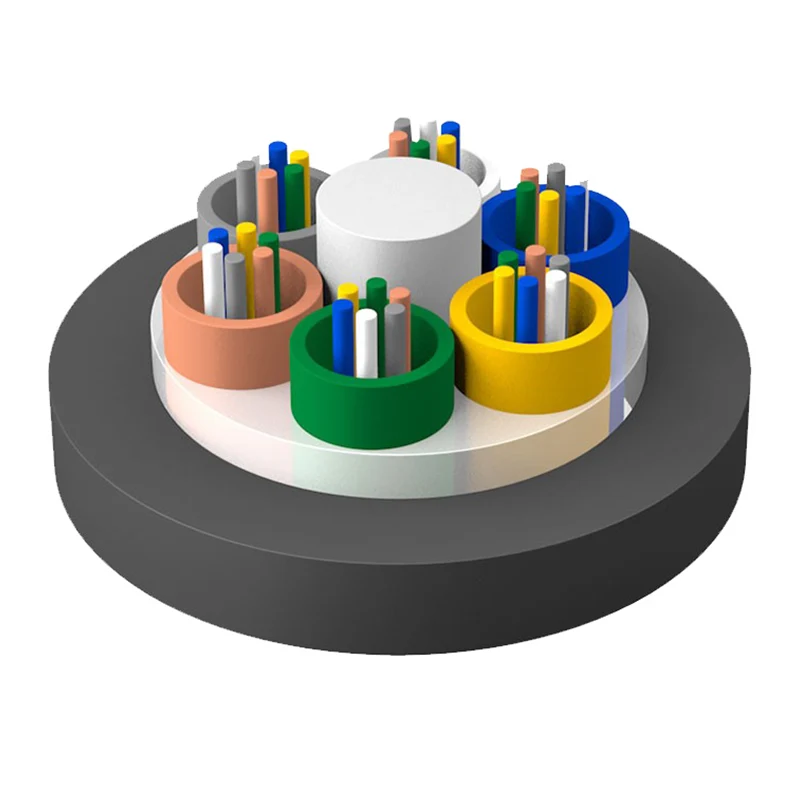

구조도

1.섬유질

2. 튜브 충진 화합물

3.느슨한 튜브

4.케이블 충전재

5.FRP 강도 회원

6.PE 칼집

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

기술적인 매개변수

케이블 유형 (섬유 2개 증가)	섬유 수	튜브	필러	케이블 무게(참고) (kg/km)	인장강도 장기/단기 (N)	분쇄 저항 장기/단기 (N/100mm)	굽힘 반경 정적/동적 (mm)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12.5D/25D
GYFTY-8~12Xn	8~12	2	4	86
GYFTY-14~18Xn	14~18	3	3	86
GYFTY-20~24Xn	20~24	4	2	86
GYFTY-26~30Xn	26~30	5	1	86
GYFTY-32~36Xn	32~36	6	0	86
GYFTY-38~48Xn	38~48	4	2	109
GYFTY-50~60Xn	50~60	5	1	109
GYFTY-62~72Xn	62~72	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500
GYFTY-8~12Xn	8~12	2	5	98
GYFTY-14~18Xn	14~18	3	4	98
GYFTY-20~24Xn	20~24	4	3	98
GYFTY-26~30Xn	26~30	5	2	98
GYFTY-32~36Xn	32~36	6	1	98
GYFTY-38~42Xn	38~42	7	0	98
GYFTY-44~48Xn	44~48	4	3	115
GYFTY-50~60Xn	50~60	5	2	115
GYFTY-62~72Xn	62~72	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1000/3000
GYFTY-8~12Xn	8~12	2	6	119
GYFTY-14~18Xn	14~18	3	5	119
GYFTY-20~24Xn	20~24	4	4	119
GYFTY-26~30Xn	26~30	5	3	119
GYFTY-32~36Xn	32~36	6	2	119
GYFTY-38~42Xn	38~42	7	1	119
GYFTY-44~48Xn	44~48	8	0	119
GYFTY-50~60Xn	50~60	5	3	125
GYFTY-62~72Xn	62~72	6	2	125
GYFTY-74~84Xn	74~84	7	1	125
GYFTY-86~96Xn	86~96	8	0	125
GYFTY-98~108Xn	98~108	9	1	149
GYFTY-110~120Xn	110~120	10	0	149
GYFTY-122~132Xn	122~132	11	1	179
GYFTY-134~144Xn	134~144	12	0	179

보관/작동 온도: -40℃-+70℃

광학적 특성

섬유 종류	감쇠 (+20℃)				대역폭		조리개	케이블 차단 파장 λcc
섬유 종류	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	조리개	케이블 차단 파장 λcc
G.652	---	---	0.36dB/km 이하	0.22dB/km 이하	---	---	---	≤1260nm
G.655	---	---	0.40dB/km 이하	0.23dB/km 이하	---	---	---	≤1450nm
50/125μm	≤3.3dB/km	1.2dB/km 이하	---	---	≥500MHz·km	≥500MHz·km	0.200±0.015NA	---
62.5/125μm	≤3.5dB/km	1.2dB/km 이하	---	---	≥200MHz·km	≥500MHz·km	0.275±0.015NA	---
