좌초 된 느슨한 튜브 비금속 강도 부재 장갑 광섬유 케이블

좌초 된 느슨한 튜브 비금속 강도 부재 장갑 광섬유 케이블의 구조는 250μm 광섬유를 고 계수 재료로 만든 느슨한 튜브에 넣고 느슨한 튜브에는 방수 화합물로 채워져 있습니다. 케이블 코어의 중심은 비금속 강화 코어 (FRP)입니다. 특정 코어가있는 광학 케이블의 경우 폴리에틸렌 (PE) 층을 비금속 강화 코어 외부에 압출해야합니다.

문의 보내기

제품 설명

느슨한 튜브 (및 충전 로프)는 중앙 강화 코어 주위로 비틀어 작고 원형 케이블 코어를 형성하고 케이블 코어의 간격에는 물 차단 필러가 채워집니다. 플라스틱으로 코팅 된 알루미늄 테이프 (APL)가 종 방향으로 래핑 된 후, 폴리에틸렌 내막이 압출되고, 양면 플라스틱 코팅 된 스틸 테이프 (PSP)가 종 방향으로 래핑 된 후 폴리에틸렌 외피가 압출되어 케이블을 형성합니다.

형질

좋은 기계 및 온도 성능

가수 분해 저항성 고강도 느슨한 튜브

특수 튜브 충전 화합물은 섬유의 중요한 보호를 보장합니다.

저항과 유연성을 분쇄합니다

케이블의 방수를 보장하기 위해 다음 조치가 취해집니다.

-중앙 강도 부재로서의 단일 섬유 플라스틱 플라스틱

-로즈 튜브 충전 화합물

-100% 케이블 코어 충전

-APL 수분 장벽

-PSP 수분 방지 향상

-물 차단 재료

표준

GYFTA53 케이블은 IEC 60794-1뿐만 아니라 표준 YD/T 901을 준수합니다.

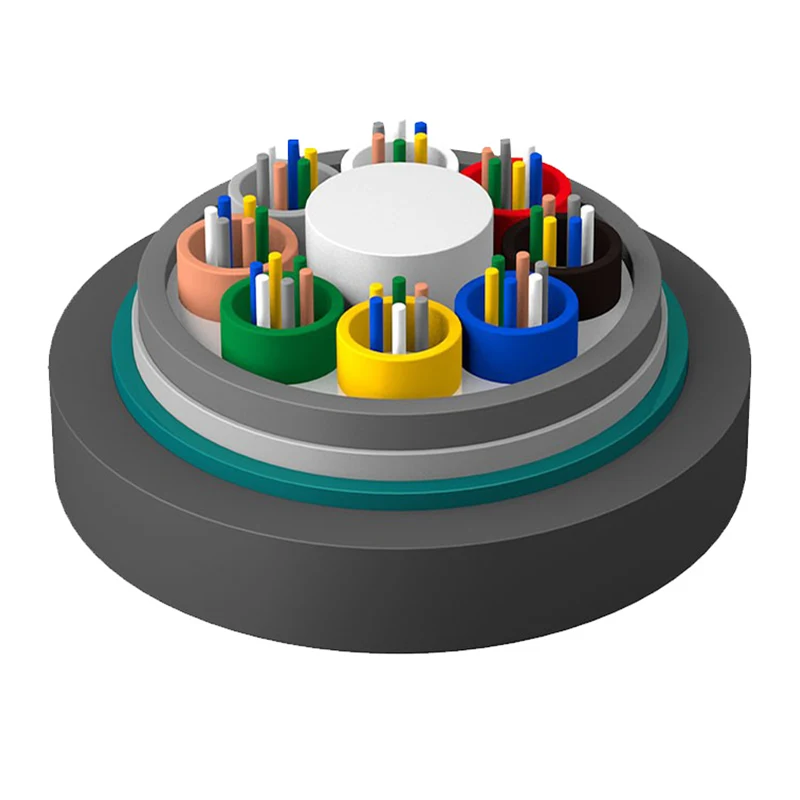

구조 도면

1. 파이어

2. 튜브 충전 화합물

3. 로스 튜브

4. 충전 화합물을 제정합니다

5. APL

6. 내부 시스

7. 물-차단 재료

8.psp

9.FRP 강도 멤버

10. 외피

Stranded Loose Tube Non-metallic Strength Member Armored Fiber Optic Cable

기술 매개 변수

케이블 유형 (2 개의 섬유 증가)	섬유 수	튜브	필러	케이블 중량 (참조) (kg/km)	인장 강도 장기/단기 (N)	분쇄 저항 장기/단기 (N/100mm)	굽힘 반경 정적/동적 (mm)
Gyfta53-2 ~ 6xn	2 ~ 6	1	7	228	1000/3000	1000/3000	12.5d/25d
Gyfta53-8 ~ 12xn	8 ~ 12	2	6	228
Gytta53-14 ~ 18xn	14 ~ 18	3	5	228
Gyfta53-20 ~ 24xn	20 ~ 24	4	4	228
Gyfta53-26 ~ 30xn	26 ~ 30	5	3	228
Gyfta53-32 ~ 36xn	32 ~ 36	6	2	228
Gyfta53-38 ~ 42xn	38 ~ 42	7	1	228
Gytta53-44 ~ 48xn	44 ~ 48	8	0	228
Gytta53-50 ~ 60xn	50 ~ 60	5	3	240
Gyfta53-62 ~ 72xn	62 ~ 72	6	2	240
Gyfta53-74 ~ 84xn	74 ~ 84	7	1	240
Gyfta53-86 ~ 96xn	86 ~ 96	8	0	240
Gyfta53-98 ~ 108xn	98 ~ 108	9	1	276
Gyfta53-110 ~ 120xn	110 ~ 120	10	0	276
Gyfta53-122 ~ 132xn	122 ~ 132	11	1	326
Gyfta53-134 ~ 144xn	134 ~ 144	12	0	326

저장/작동 온도 : -40 ℃ -+70 ℃

광학적 특성

섬유 유형	감쇠 밸런스 (+20 ℃)				대역폭		수치 조리개	케이블 차단 파장 λCC
섬유 유형	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	수치 조리개	케이블 차단 파장 λCC
G.652	---	---	≤0.36dB/km	≤0.22db/km	---	---	---	≤1260nm
G.655	---	---	≤0.40db/km	≤0.23db/km	---	---	---	≤1450nm
50/125µm	≤3.3db/km	≤1.2db/km	---	---	≥500MHz · km	≥500MHz · km	이미 0.200 ± 0.015	---
62.5/125µm	≤3.5dB/km	≤1.2db/km	---	---	≥200MHz · km	≥500MHz · km	이미 0.275 ± 0.015	---
