Uni-tube 비장갑 광섬유 케이블

Oriental Fiber Uni-tube 비장갑 광섬유 케이블은 경량 구조와 쉬운 설치가 요구되는 안정적인 실외 데이터 전송을 위해 설계되었습니다. 중국 제조업체 및 공급업체인 Oriental섬유는 느슨한 튜브 구조, 통합 방수 시스템 및 이중 강철 와이어 강화 기능을 갖춘 이 Uni-tube 비장갑 광섬유 케이블을 제공하여 구매자가 통신 및 네트워크 프로젝트에서 비용, 내구성 및 설치 효율성의 균형을 맞출 수 있도록 돕습니다.

문의 보내기

제품 설명

조달 관점에서 Oriental섬유 Uni-tube 비장갑 광섬유 케이블을 선택한다는 것은 일관된 생산, 통제된 재료 품질 및 확장 가능한 공급에 중점을 두는 중국 공장과 협력한다는 것을 의미합니다. 이 케이블 구조는 설치 유연성과 장기적인 신뢰성이 모두 중요한 배전 네트워크, 액세스 네트워크 및 인프라 프로젝트에 적합합니다.

제품 구조 및 디자인 로직

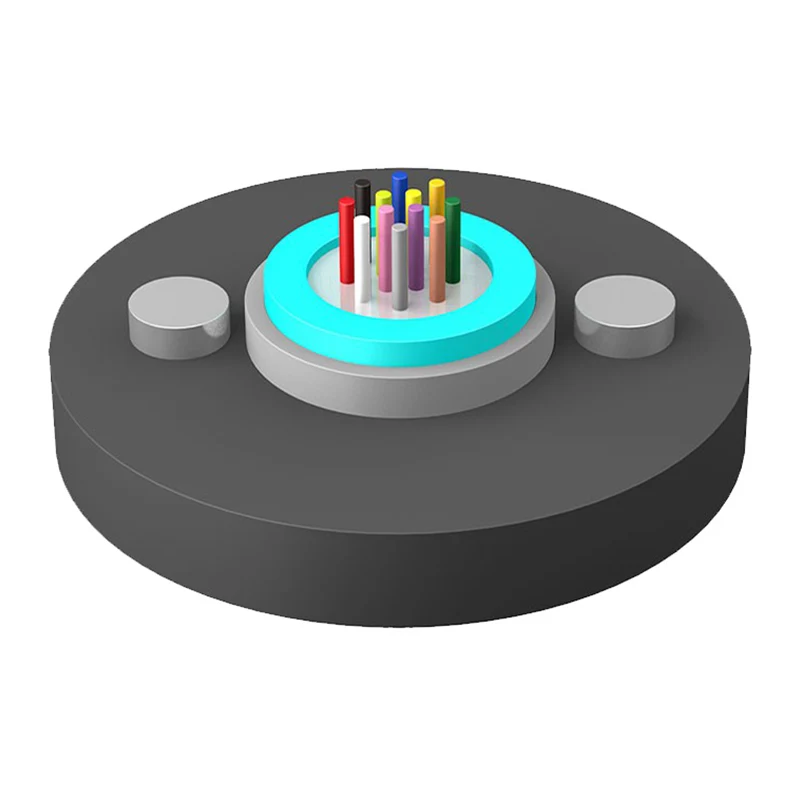

핵심 구조 설명

Uni-tube 비장갑 광섬유 케이블은 간단하지만 실용적인 디자인을 채택합니다.

고탄성 루즈 튜브 내부에 배치된 250μm 광섬유
섬유 보호를 위해 방수성 화합물이 채워진 튜브
세로실링에 적용되는 방수재
인장 강도를 위해 두 개의 평행 강철 와이어 추가
환경 보호를 위해 외부 PE 외장이 압출됨

이 구조는 기계적 강도를 유지하면서 전체 케이블 무게를 줄여 Uni-tube 비장갑 광섬유 케이블을 공중 및 덕트 설치에 적합하게 만듭니다.

주요 성능 특징

구매자를 위한 실질적인 이점

안정적인 기계적 성능:설치 및 작동 중 기본 인장 하중을 처리하도록 설계되었습니다.
온도 적응성:다양한 실외 조건에서도 성능 유지
내가수분해성 느슨한 튜브:습한 환경에서 서비스 수명 연장에 도움
방수 디자인:세로 방향으로 물이 침투하는 것을 방지합니다.
자외선 방지 PE 피복:옥외 노출에 적합
컴팩트한 구조:더욱 간편한 운송 및 설치
긴 배송 기간:조인트 포인트 및 설치 시간 단축

응용 시나리오

이 케이블이 가장 잘 맞는 곳

Oriental섬유 Uni-tube 비장갑 광섬유 케이블은 일반적으로 다음 용도로 선택됩니다.

액세스 네트워크 구축(FTTH, FTTB)
통신 백본 확장(단거리~중거리)
도시 및 농촌 공중 설치
덕트 기반 케이블 부설 프로젝트
산업용 통신 시스템(전력, 철도, 고속도로)

설치 및 조달 고려 사항

구매자가 일반적으로 관심을 갖는 것

설치 유연성:경량 설계로 인건비 절감
비용 효율성:비장갑 구조로 전체 재료비 절감
운송 편의성:직경이 작을수록 적재 용량이 높아집니다.
프로젝트 호환성:표준 통신 설치 방법에 적합

기계적 위험이 크거나 설치류에 노출되지 않는 프로젝트의 경우 Uni-tube 비장갑 광섬유 케이블은 성능과 예산 사이에서 균형 잡힌 옵션을 제공합니다.

표준 준수

이 Uni-tube 비장갑 광섬유 케이블은 YD/T 769 표준을 준수하여 통신 시스템에 사용되는 통신 광케이블에 대한 일반적인 요구 사항을 충족합니다.

제조업체 정보

강소 Xuben 광전 기술 유한 회사

강소 Xuben 광전 기술 유한 회사는 고객에게 완벽한 광섬유 네트워크 솔루션을 제공할 수 있는 4개의 공장을 보유한 그룹 회사입니다. 이 회사는 실내 케이블, 실외 케이블, ODN 부품 및 광 네트워크 장비 제조 시설을 운영하고 있으며 총 면적은 15,000m2이고 연간 생산량은 2천만 달러입니다.

통신 사업자, 라디오 및 TV 시스템, LAN 데이터 전송, 전력, 철도, 고속도로 등 인프라 부문 전반에 걸친 애플리케이션을 통해 회사는 안정적인 생산과 장기적인 협력에 중점을 두고 있습니다. ISO9001 및 ISO45001 시스템 인증을 받은 Jiangsu Xuben Photoelectric Technology Co., Ltd는 일관된 공급 및 제조 관리를 통해 글로벌 구매자를 지원합니다.

FAQ

1. 이 케이블은 직접 매설에 적합한가요?
아니요, Uni-tube Non-armored 광섬유 케이블은 외장이 아니므로 추가 보호 없이 직접 매설하는 것은 권장되지 않습니다.

2. 어떤 설치 방법을 권장하나요?
표준 통신 프로젝트의 공중 설치 및 덕트 설치에 적합합니다.

3. 습한 환경에서는 어떻게 작동합니까?
케이블에는 방수재와 충진재가 포함되어 있어 장기간 사용 시 습기의 영향을 줄여줍니다.

4. 장갑 케이블 대신 이 유형을 선택하는 이유는 무엇입니까?
기계적 위험이 낮은 프로젝트의 경우 이 구조는 비용, 무게 및 설치 복잡성을 줄여줍니다.

Uni-tube Non-armored Fiber Optic Cable

기술적인 매개변수

케이블 유형 (섬유 2개 증가)	섬유 수	케이블 무게(참고) (kg/km)	인장강도 장기/단기 (N)	분쇄 저항 장기/단기 (N/100mm)	굽힘 반경 정적/동적 (mm)
GYXY-2~12Xn	2~12	77	600/1500	300/1000	10일/20일
GYXY-14~24Xn	14~24	83	600/1500
GYXY-2~12Xn	2~12	104	1000/3000
GYXY-14~24Xn	14~24	109	1000/3000

보관/작동 온도: -40℃-+70℃

광학적 특성

섬유 종류	감쇠 (+20℃)				대역폭		조리개	케이블 차단 파장 λcc
섬유 종류	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	조리개	케이블 차단 파장 λcc
G.652	---	---	0.36dB/km 이하	0.22dB/km 이하	---	---	---	≤1260nm
G.655	---	---	0.40dB/km 이하	0.23dB/km 이하	---	---	---	≤1450nm
50/125μm	≤3.3dB/km	1.2dB/km 이하	---	---	≥500MHz·km	≥500MHz·km	0.200±0.015NA	---
62.5/125μm	≤3.5dB/km	1.2dB/km 이하	---	---	≥200MHz·km	≥500MHz·km	0.275±0.015NA	---
