Uni-tube 비금속 비장갑 광섬유 케이블

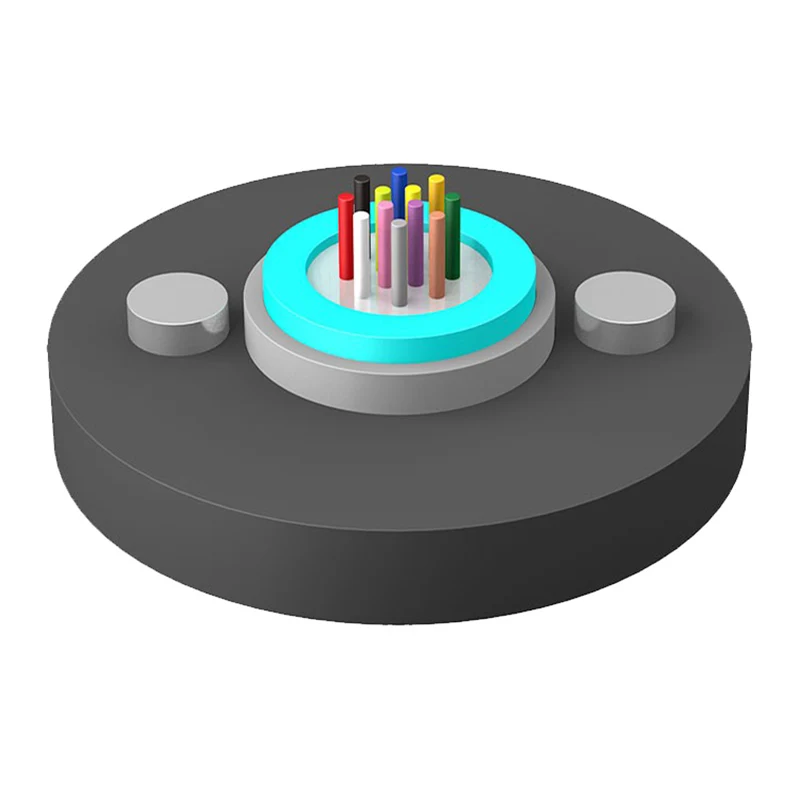

단일 튜브 비금속 비장갑 광섬유 케이블 GYFXY의 구조는 고탄성 재료로 만들어진 느슨한 튜브에 250μm 광섬유를 넣고 느슨한 튜브는 방수 화합물로 채워져 있습니다. 광케이블의 방수 성능을 보장하기 위해 느슨한 튜브에 방수 재료를 추가합니다. 두 개의 평행한 유리 섬유 강화 플라스틱(FRP)을 양쪽에 배치한 다음 폴리에틸렌 외피로 압출하여 케이블을 만듭니다.

문의 보내기

제품 설명

Uni-tube 비금속 비장갑 광섬유 케이블(GYFXY)의 핵심 아키텍처는 중앙의 느슨한 튜브 설계를 활용합니다. 이 고탄성 튜브 내에서 250μm 광섬유는 특수 방수 화합물로 보호됩니다. 금속을 사용하지 않고 구조적 무결성을 유지하기 위해 두 개의 평행한 유리 섬유 강화 플라스틱(FRP)이 튜브의 반대쪽에 배치됩니다. 그런 다음 이 구성은 견고한 폴리에틸렌(PE) 외피로 감싸져 유연성과 인장 강도의 균형을 제공합니다.

핵심사양 및 재료구성

광섬유: 느슨한 보호 튜브에 들어 있는 표준 250μm 광섬유.
강점 멤버: 전자기 간섭(EMI) 저항을 위한 이중 병렬 FRP(비금속).
물 차단: 통합된 물 차단 재료와 튜브 충전 화합물로 습기 침투를 방지합니다.
외부 보호: 다양한 환경 조건에 적합한 UV 방지 PE 외장.
규정 준수: 통신용 YD/T 769 표준을 완벽하게 준수합니다.

네트워크 인프라의 운영상 이점

1. 간섭 없는 전송을 위한 비금속 디자인

이후Uni-tube 비금속 비장갑 광섬유 케이블강철 대신 FRP를 사용하여 완전히 유전체입니다. 이는 유도 전류의 위험을 제거하므로 전력선 근처 또는 번개가 발생하기 쉬운 지역의 엔지니어링 프로젝트에 중요한 가치 포인트입니다.

2. 효율적인 설치 및 취급

작은 직경과 줄어든 무게오리엔탈섬유GYFXY 케이블을 사용하면 배송 길이가 길어지고 좁은 덕트를 쉽게 통과할 수 있습니다. 이는 필요한 접합 수를 줄여 인건비와 신호 감쇠를 모두 낮춥니다.

3. 환경 회복력

PE 외피와 가수분해 방지 느슨한 튜브 재료는Uni-tube 비금속 비장갑 광섬유 케이블다양한 온도와 UV 노출에서도 기능을 유지합니다. 내부 연고는 2차 완충 역할을 하여 섬유를 물리적인 스트레스와 습기로부터 보호합니다.

Uni-tube Non-metallic Non-armored Fiber Optic Cable

기술적인 매개변수

케이블 유형

(섬유 2개 증가)

섬유 수

케이블 무게(참고)

(kg/km)

인장강도

장기/단기

(N)

분쇄 저항

장기/단기

(N/100mm)

굽힘 반경

정적/동적

(mm)

GYFXY-2~12Xn

2~12

400/1000

300/1000

10일/20일

GYFXY-14~24Xn

14~24

보관/작동 온도: -40℃-+70℃

광학적 특성

섬유 종류	감쇠 (+20℃)				대역폭		조리개	케이블 차단 파장 λcc
섬유 종류	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	조리개	케이블 차단 파장 λcc
G.652	---	---	0.36dB/km 이하	0.22dB/km 이하	---	---	---	≤1260nm
G.655	---	---	0.40dB/km 이하	0.23dB/km 이하	---	---	---	≤1450nm
50/125μm	≤3.3dB/km	1.2dB/km 이하	---	---	≥500MHz·km	≥500MHz·km	0.200±0.015NA	---
62.5/125μm	≤3.5dB/km	1.2dB/km 이하	---	---	≥200MHz·km	≥500MHz·km	0.275±0.015NA	---

메모:

에이. 접미사 Xn은 섬유 유형을 나타냅니다.

비. 섬유와 튜브의 색상 배열은 색상 식별표에 명시되어 있습니다.

기음. 케이블 릴의 상태를 좋게 유지하려면 케이블을 실외 환경에 6개월 이상 보관하지 마세요.

신청: 공중선

Uni-tube Non-metallic Non-armored Fiber Optic Cable

조달 및 적용 상황

도매 구매자와 프로젝트 관리자의 경우Uni-tube 비금속 비장갑 광섬유 케이블근거리 통신망(LAN), 고속도로 모니터링 시스템 및 철도 운송 통신을 위한 비용 효율적인 솔루션을 나타냅니다.오리엔탈섬유실내외 케이블 공장부터 ODN 부품까지 완전한 공급망을 제공하여 케이블이 기존 네트워크 장비와 원활하게 통합되도록 보장합니다.
