연선 느슨한 튜브 비장갑 광섬유 케이블 케이블

연선 루즈 튜브 비장갑 광섬유 케이블 케이블의 구조는 고탄성 재료로 만들어진 루즈 튜브에 250μm 광섬유를 넣고 루즈 튜브는 방수 화합물로 채워져 있습니다. 케이블 코어의 중심은 금속 보강 코어입니다. 특정 코어가 있는 광케이블의 경우 폴리에틸렌(PE) 층을 금속 강화 코어 외부로 압출해야 합니다. 느슨한 튜브(및 충전 로프)는 중앙 보강 코어 주위로 꼬여져 컴팩트하고 둥근 케이블 코어를 형성하고 케이블 코어의 틈은 방수 필러로 채워집니다. 플라스틱 코팅된 알루미늄 벨트 또는 강철 벨트를 세로로 감싸고 폴리에틸렌 외피로 압출하여 케이블을 형성합니다.

문의 보내기

제품 설명

연선 루즈 튜브 비장갑 광섬유 케이블은 실외 환경용으로 설계된 다중 광섬유 통신 케이블입니다. 그 구조에는 방수 젤로 채워진 고탄성 느슨한 튜브에 250μm 광섬유를 배치하는 것이 포함됩니다. 이 튜브는 구조적 무결성을 보장하기 위해 중앙 금속 강도 부재(CSM) 주위에 꼬여 있습니다. 습기 침투를 방지하기 위해 코어 틈은 방수 화합물로 채워지고 견고한 폴리에틸렌(PE) 외피로 보호됩니다.

핵심 제조 강점

Oriental섬유는 4개의 전문 공장을 갖춘 종합 그룹의 일부로 운영됩니다. 이는 수직적으로 통합된 생산 프로세스를 가능하게 합니다.

규모: 실내/실외 케이블, ODN 구성 요소 및 네트워크 장비에 중점을 둔 4개의 개별 공장.
규정 준수: 생산은 ISO9001 품질 관리 및 ISO45001 산업 보건 및 안전 표준을 엄격하게 준수합니다.
품질 관리: 연선 비장갑 광섬유 케이블의 각 미터는 YD/T 901 및 IEC 60794-1 표준을 충족하기 위해 엄격한 테스트를 거칩니다.

Oriental Fiber 케이블의 주요 특징

내가수분해성: 고강도의 느슨한 튜브는 시간이 지남에 따라 섬유가 화학적으로 분해되는 것을 방지합니다.

UV 보호: 검정색 PE 피복은 자외선에 대한 높은 저항성을 제공하여 실외 설치 시 서비스 수명을 연장합니다.

수분 장벽: APL(알루미늄 폴리에틸렌 라미네이트) 또는 PSP(플라스틱 스틸 플레이어)를 활용하여 우수한 수분 밀봉 기능을 제공합니다.

기계적 안정성: 컴팩트한 구조와 중앙 강도 부재는 온도 변동으로 인해 느슨한 튜브가 수축하거나 이동하는 것을 방지합니다.

우수한 기계적 및 온도 성능

가수분해에 강한 고강도 루즈 튜브

특수 튜브 충진 화합물은 섬유의 중요한 보호를 보장합니다.

특별히 설계된 컴팩트한 구조는 느슨한 튜브의 수축을 방지하는 데 좋습니다.

PE 외장은 자외선으로부터 케이블을 보호합니다.

케이블의 방수를 보장하기 위해 다음 조치가 취해집니다.

- 중앙강력부재로 강선 사용

-느슨한 튜브 충진 화합물

-100% 케이블 코어 충진

-APL 또는 PSP 수분 장벽

표준

GYTA/s 케이블은 표준 YD/T 901 및 IEC 60794-1을 준수합니다.

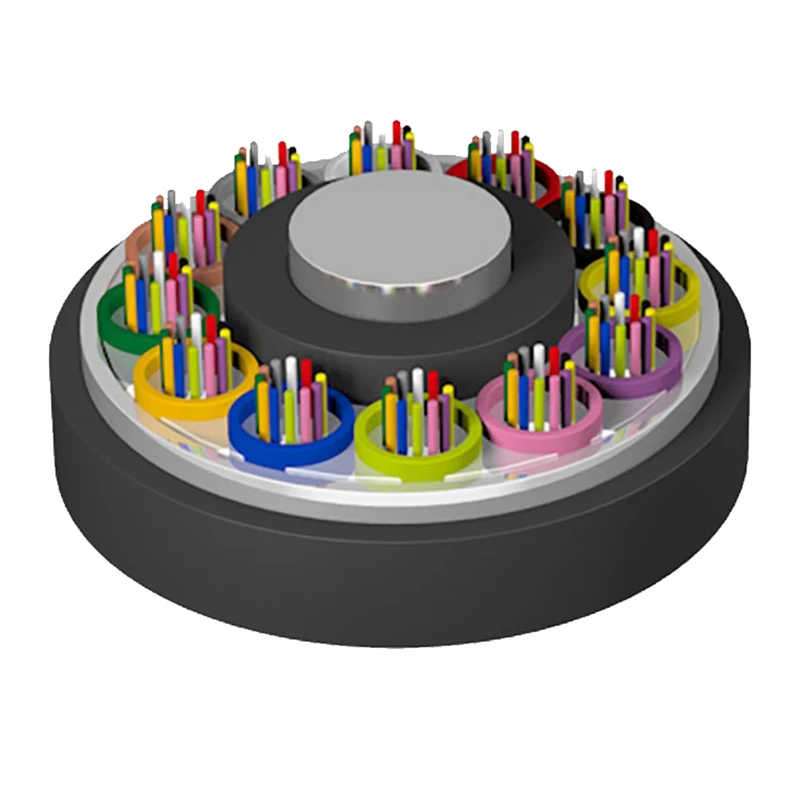

구조도

1. 섬유질

2. 튜브 충전재

3. 느슨한 튜브

4. 중앙강력회원

5. 케이블 충진재

6. APL psp

7. PE 외장

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

기술적인 매개변수

케이블 유형 (섬유 2개 증가)	섬유 수	튜브	필러	케이블 무게(참고) (kg/km)	인장강도 장기/단기 (N)	분쇄 저항 장기/단기 (N/100mm)	굽힘 반경 정적/동적 (mm)
GYTA/S-2~6Xn	2~6	1	4	76	600/1500	300/1000	10일/20일
GYTA/S -8~12Xn	8~12	2	3	76
GYTA/S -14~18Xn	14~18	3	2	76
GYTA/S -20~24Xn	20~24	4	1	76
GYTA/S -26~30Xn	26~30	5	0	76
GYTA/S -32~36Xn	32~36	6	0	85
GYTA/S -38~48Xn	38~48	4	1	90
GYTA/S -50~60Xn	50~60	5	0	90
GYTA/S -62~72Xn	62~72	6	0	113
GYTA/S -74~84Xn	74~84	7	1	136
GYTA/S -86~96Xn	86~96	8	0	136
GYTA/S -98~108Xn	98~108	9	1	163
GYTA/S -110~120Xn	110~120	10	0	163
GYTA/S -122~132Xn	122~132	11	1	190
GYTA/S -134~144Xn	134~144	12	0	190
GYTA/S -146~216Xn	146~216	13~18	5~0	190
GYTA/S -288Xn	288	24	0	239

보관/작동 온도: -40℃-+70℃

광학적 특성

섬유 종류	감쇠 (+20℃)				대역폭		조리개	케이블 차단 파장 λcc
섬유 종류	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	조리개	케이블 차단 파장 λcc
G.652	---	---	0.36dB/km 이하	0.22dB/km 이하	---	---	---	≤1260nm
G.655	---	---	0.40dB/km 이하	0.23dB/km 이하	---	---	---	≤1450nm
50/125μm	≤3.3dB/km	1.2dB/km 이하	---	---	≥500MHz·km	≥500MHz·km	0.200±0.015NA	---
62.5/125μm	≤3.5dB/km	1.2dB/km 이하	---	---	≥200MHz·km	≥500MHz·km	0.275±0.015NA	---

메모:

에이. 접미사 Xn은 섬유 유형을 나타냅니다.

비. 섬유와 튜브의 색상 배열은 색상 식별표에 명시되어 있습니다.

기음. 꼬인 느슨한 튜브 비장갑 광섬유 케이블 케이블은 케이블 릴을 양호한 상태로 유지하기 위해 6개월 이상 실외 환경에 보관하면 안 됩니다.

신청: 덕트/공중

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

기술 사양

다음 매개변수는 다음의 일반적인 성능 측정항목을 간략하게 설명합니다.연선 느슨한 튜브 비장갑 광섬유 케이블 :

매개변수	사양 세부정보
섬유 종류	G.652D, G.657A1/A2 또는 다중 모드
코어 수	2~144개 코어
힘 회원	인산염 강철 와이어(PE 코팅 옵션)
물 차단	100% 코어 필링 컴파운드 + 튜브 필링 젤
외장재	고밀도 폴리에틸렌(HDPE) / MDPE
설치 장력	단기: 1500N / 장기: 600N
분쇄 저항	단기: 1000N/100mm

다양한 응용분야

그만큼연선 느슨한 튜브 비장갑 광섬유 케이블Oriental섬유는 다양한 부문에 걸쳐 배포됩니다.

통신: 국가 및 지역 사업자를 위한 주요 백본 회선.
방송: 라디오 및 텔레비전 네트워크를 위한 안정적인 신호 전송.
산업 인프라: 전력망 및 고속도로 모니터링 시스템을 위한 중요 데이터 링크입니다.
철도 운송: 철도 신호 및 역 관리를 위한 고속 통신 시스템입니다.

비교 우위

표준 산업 제품과 비교할 때 Oriental섬유는연선 느슨한 튜브 비장갑 광섬유 케이블다음과 같은 뚜렷한 이점을 제공합니다.

세련된 제조: 소규모 생산자와 달리 우리 그룹의 4개 공장 구조는 모든 구성 요소(ODN에서 케이블까지)가 완벽한 솔루션으로 호환되고 테스트되도록 보장합니다.
환경 적응성: 다양한 글로벌 기후에서 발견되는 온도 주기와 습도를 처리하도록 특별히 설계되었습니다.
글로벌 실적: 당사 제품은 현재 국제 통신 사업자의 긍정적인 피드백을 바탕으로 수많은 대규모 엔지니어링 프로젝트에 통합되어 있습니다.
