좌초 된 느슨한 튜브 장갑 광섬유 케이블

좌초 된 느슨한 튜브 장갑 광섬유 케이블의 구조는 250μm 광섬유를 고 계수 재료로 만든 느슨한 튜브에 넣고 느슨한 튜브에는 방수 화합물로 채워져 있습니다. 케이블 코어의 중심은 금속 보강 코어입니다. 특정 코어가있는 광학 케이블의 경우 폴리에틸렌 (PE) 층을 금속 강화 코어 외부에 압출해야합니다. 느슨한 튜브 (및 충전물 로프)는 중앙 강화 코어 주위로 비틀어 작고 둥근 케이블 코어를 형성하고 케이블 코어의 간격에는 물 차단 필러가 채워집니다. 폴리에틸렌 내부 층의 층이 케이블 코어 외부에 압출되고, 양면 플라스틱 코팅 스틸 테이프 (PSP)가 종 방향으로 포장 된 다음 폴리에틸렌 외피로 압출되어 케이블을 형성한다.

문의 보내기

제품 설명

형질

좋은 기계 및 온도 성능

느슨한 튜브 재료 자체는 우수한 가수 분해 저항성과 고강도가 있습니다.

특수한 튜브 충전 화합물은 섬유질의 비율적 보호를 보장합니다

저항과 유연성을 분쇄합니다

케이블의 방수를 보장하기 위해 다음 조치가 취해집니다.

-중앙 강도 멤버로 사용되는 스틸 와이어

-로즈 튜브 충전 화합물

-100% 케이블 코어 충전

-APL 수분 장벽

-PSP 수분 방지 향상

-물 차단 재료

표준

GYTA53 케이블은 IEC 60794-1뿐만 아니라 표준 YD/T 901을 준수합니다.

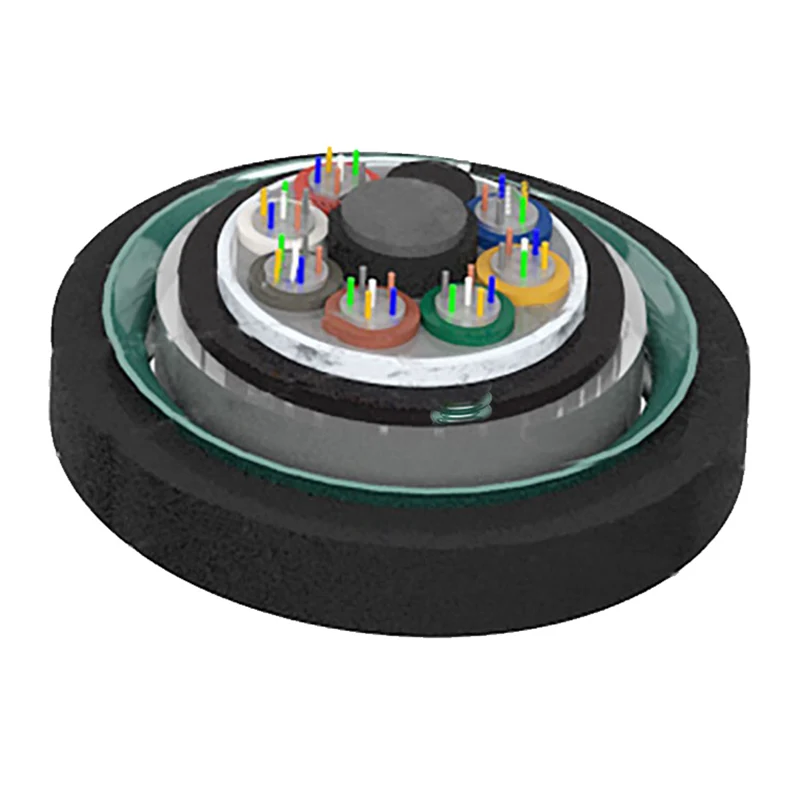

구조 도면

1. 파이어

2. 튜브 충전 화합물

3. 로스 튜브

4. 가능한 충전 화합물

5. APL

6. 내부 시스

7. 물-차단 재료

8.psp

9. 중앙 강도 멤버

10. 외피

Stranded Loose Tube Armored Fiber Optic Cable

기술 매개 변수

케이블 유형 (2 개의 섬유 증가)	섬유 수	튜브	필러	케이블 중량 (참조) (kg/km)	인장 강도 장기/단기 (N)	분쇄 저항 장기/단기 (N/100mm)	굽힘 반경 정적/동적 (mm)
GYTA53-2 ~ 6XN	2 ~ 6	1	5	177	1000/3000	1000/3000	12.5d/25d
GYTA53-8 ~ 12XN	8 ~ 12	2	4	177
GYTA53-14 ~ 18XN	14 ~ 18	3	3	177
GYTA53-20 ~ 24XN	20 ~ 24	4	2	177
GYTA53-26 ~ 30XN	26 ~ 30	5	1	177
GYTA53-32 ~ 36XN	32 ~ 36	6	0	177
GYTA53-38 ~ 48XN	38 ~ 48	4	1	194
GYTA53-50 ~ 60XN	50 ~ 60	5	0	194
GYTA53-62 ~ 72XN	62 ~ 72	6	0	204
GYTA53-74 ~ 84XN	74 ~ 84	7	1	239
GYTA53-86 ~ 96XN	86 ~ 96	8	0	239
GYTA53-98 ~ 108XN	98 ~ 108	9	1	275
GYTA53-110 ~ 120XN	110 ~ 120	10	0	275
GYTA53-122 ~ 132XN	122 ~ 132	11	1	312
GYTA53-134 ~ 144XN	134 ~ 144	12	0	312
GYTA53-146 ~ 216XN	146 ~ 216	13 ~ 18	5 ~ 0	312

저장/작동 온도 : -40 ℃ -+70 ℃

광학적 특성

섬유 유형	감쇠 밸런스 (+20 ℃)				대역폭		수치 조리개	케이블 차단 파장 λCC
섬유 유형	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	수치 조리개	케이블 차단 파장 λCC
G.652	---	---	≤0.36dB/km	≤0.22db/km	---	---	---	≤1260nm
G.655	---	---	≤0.40db/km	≤0.23db/km	---	---	---	≤1450nm
50/125µm	≤3.0db/km	≤1.0db/km	---	---	≥500MHz · km	≥500MHz · km	이미 0.200 ± 0.015	---
62.5/125µm	≤3.3db/km	≤1.0db/km	---	---	≥200MHz · km	≥500MHz · km	이미 0.275 ± 0.015	---
