실외 광섬유 케이블

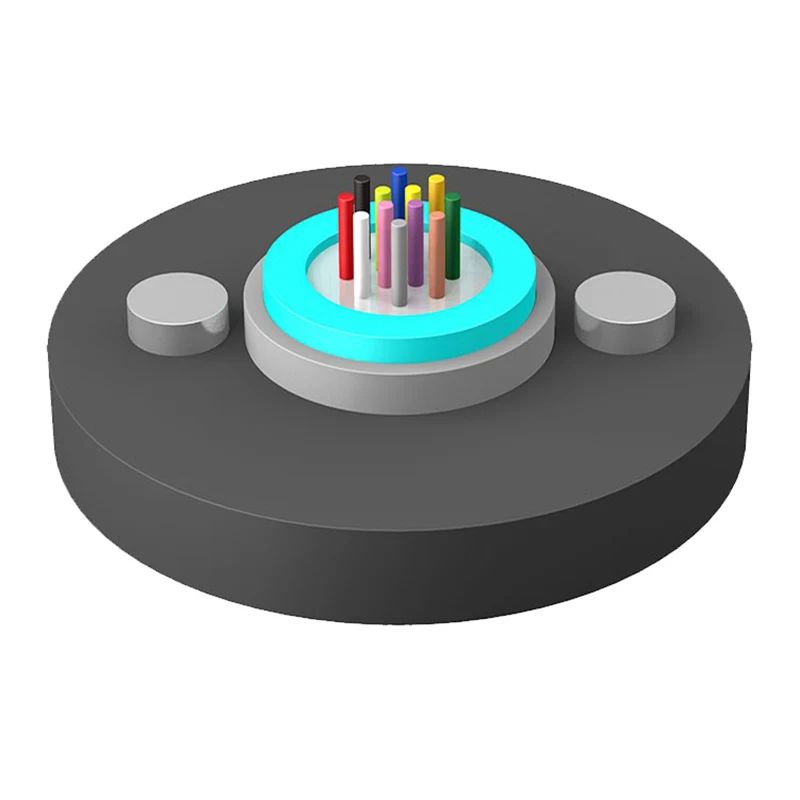

단일 튜브 비금속 비장갑 광섬유 케이블 GYFXY의 구조는 고탄성 재료로 만들어진 느슨한 튜브에 250μm 광섬유를 넣고 느슨한 튜브는 방수 화합물로 채워져 있습니다. 광케이블의 방수 성능을 보장하기 위해 느슨한 튜브에 방수 재료를 추가합니다. 두 개의 평행한 유리 섬유 강화 플라스틱(FRP)을 양쪽에 배치한 다음 폴리에틸렌 외피로 압출하여 케이블을 만듭니다.

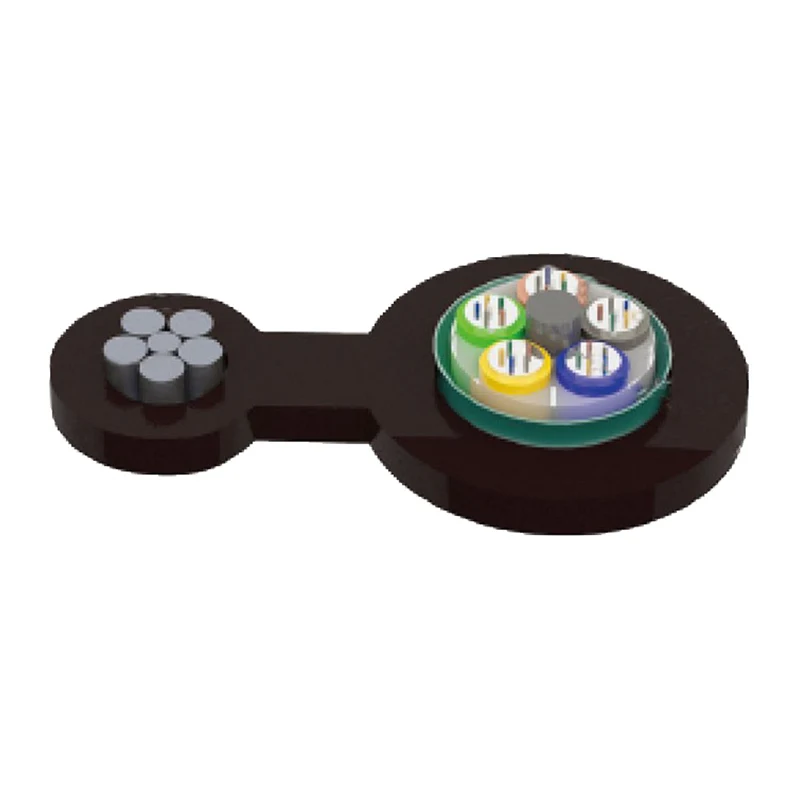

그림 8 광섬유 케이블의 구조는 250μm 광섬유를 고탄성 재료로 만들어진 느슨한 튜브에 넣고 느슨한 튜브는 방수 화합물로 채워져 있습니다. 케이블의 중앙은 금속 보강 코어이며, 느슨한 튜브(및 충진 로프)는 중앙 보강 코어 주위로 꼬여져 컴팩트한 원형 케이블 코어를 형성합니다. 케이블 코어는 플라스틱 코팅 알루미늄 테이프(APL) 층으로 세로로 감싸고 강철 와이어 가닥과 8자 모양의 폴리에틸렌 외피로 통합됩니다.

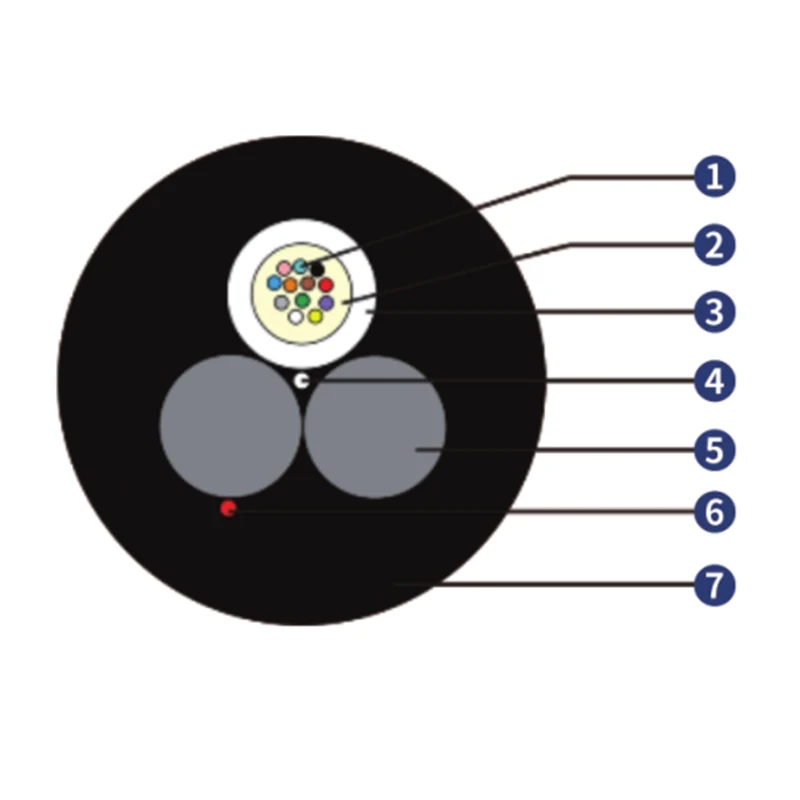

Oriental섬유의 ASU 광섬유 케이블은 안정적인 데이터 전송을 위해 설계된 고성능 솔루션입니다. 제조업체이자 공급업체인 Jiangsu Xuben Photoelectric Technology Co., Ltd는 포괄적인 광섬유 네트워크 제품의 일부로 이 케이블을 제공합니다. ASU 광섬유 케이블은 고급 루즈 튜브 및 SZ 꼬임 기술로 설계되어 광범위한 통신 및 산업 응용 분야에 기계적 강도, 방수 및 안정적인 광학 성능을 보장합니다.

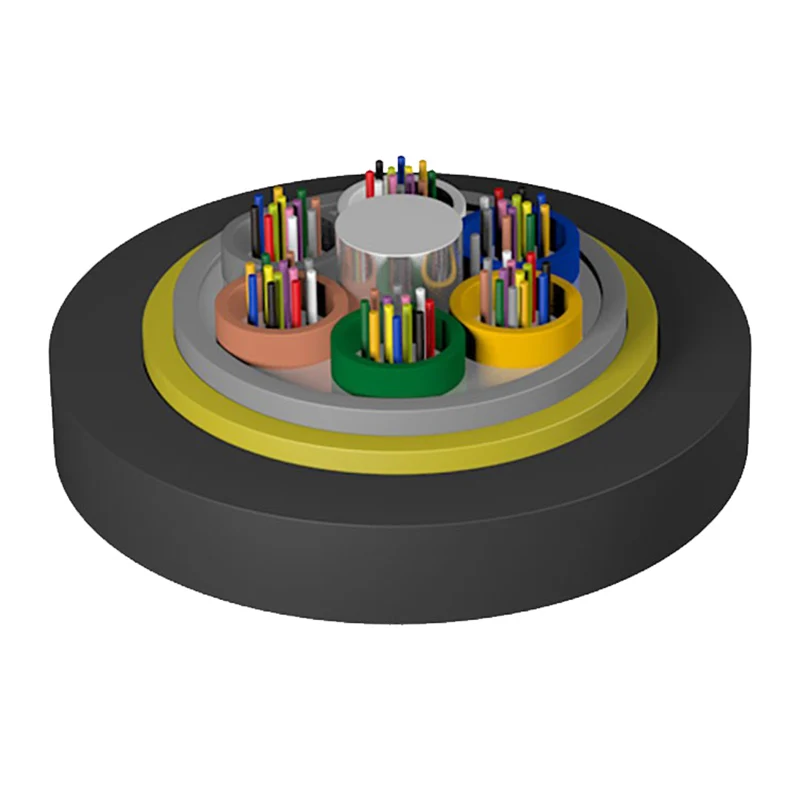

모든 유전체 자체 지지형 ADSS 공중 광섬유 케이블은 느슨한 튜브 층 연선 구조를 채택하고 250μm 광섬유는 고탄성 재료로 만들어진 느슨한 튜브에 피복되어 있으며 느슨한 튜브는 방수 화합물로 채워져 있습니다. 비금속 중앙보강심(FRP) 주위에 느슨한 튜브(및 충진로프)를 꼬아서 컴팩트한 케이블 심선을 형성하고, 케이블심의 틈을 방수 그리스로 채운다. 케이블 코어는 폴리에틸렌(PE) 내부 피복으로 압출된 후 강화를 위해 아라미드로 덮고 마지막으로 폴리에틸렌(PE) 외부 피복 또는 전기 추적(AT) 외부 피복으로 압출됩니다.

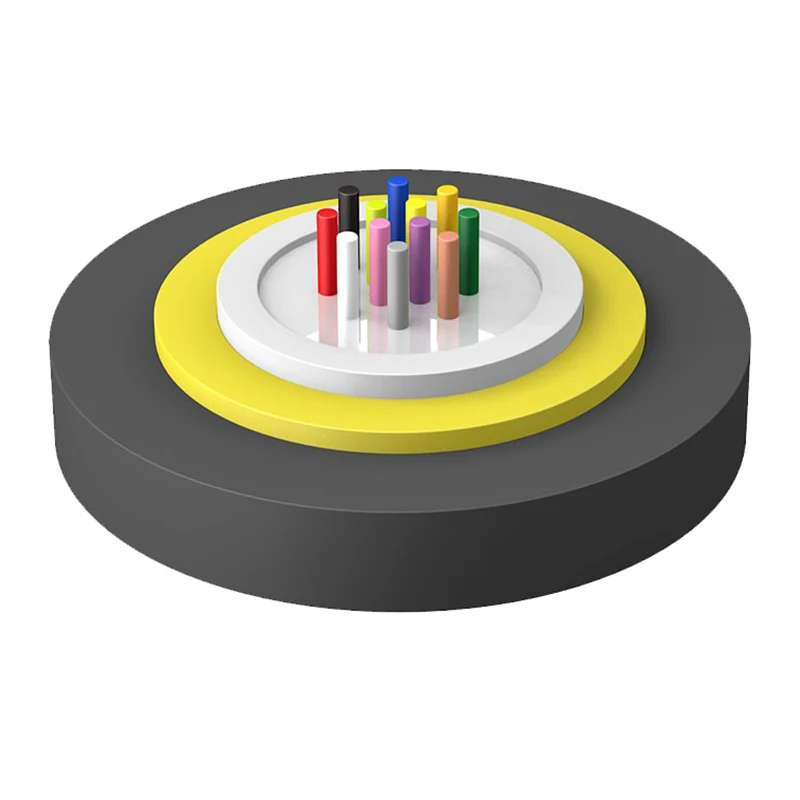

이 유니튜브 비금속 공기 송풍 마이크로 케이블은 현대 통신 네트워크의 고밀도 광섬유 배치를 위해 설계되었습니다. 중국 제조업체 및 공급업체 솔루션인 이 제품은 비금속 보강재와 결합된 컴팩트한 유니튜브 구조를 갖추고 있어 공기로 불어 설치하는 데 적합합니다. 이 설계는 백본, 액세스 네트워크 및 FTTH 애플리케이션의 안정적인 성능, 손쉬운 배포 및 장기적인 안정성에 중점을 둡니다.

오리엔탈파이버 공장의 비금속 공기 송풍 연선 마이크로 케이블은 250μm 단일 모드 또는 다중 모드 광섬유를 고탄성 재료로 만든 느슨한 튜브에 피복하고 튜브는 무독성, 무해한 방수 화합물로 채워져 있습니다. 케이블 코어의 중심은 비금속 보강 코어(FRP)이며, 느슨한 튜브(또는 충진 로프)가 중앙 보강 코어 주위로 꼬여져 컴팩트한 원형 케이블 코어를 형성합니다. 강화 코어에 방수 실 층을 추가한 다음 검정색 또는 유색 고밀도 폴리에틸렌(HDPE) 외피를 압출하여 케이블을 형성합니다.
