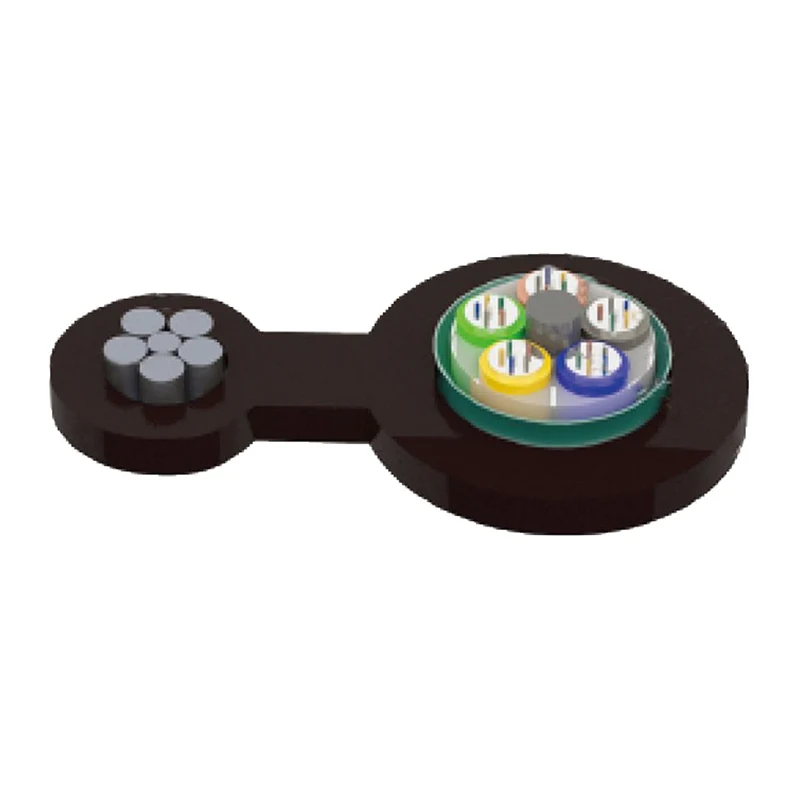

그림 8 광섬유 케이블

도 8 광섬유 케이블의 구조는 250μm 광섬유를 고 계수 재료로 만든 느슨한 튜브에 넣고 느슨한 튜브에는 방수 화합물로 채워진다. 케이블의 중심은 금속 보강 코어이며, 느슨한 튜브 (및 충전물)는 중앙 강화 코어 주위로 꼬여 서식 된 원형 케이블 코어를 형성합니다. 케이블 코어는 플라스틱으로 코팅 된 알루미늄 테이프 (APL) 층으로 세로로 감고 스틸 와이어 가닥과 8 자형 폴리에틸렌 외피에 통합됩니다.

문의 보내기

제품 설명

형질

가닥 강철 와이어는 인장 강도가 매우 높기 때문에 자체 지원 오버 헤드 배치를 용이하게하고 설치 비용을 줄입니다.

좋은 기계 및 온도 성능

느슨한 튜브 재료는 우수한 가수 분해 저항성과 고강도를 가지고 있습니다.

특수 튜브 충전 화합물은 섬유의 중요한 보호를 보장합니다.

케이블의 방수를 보장하기 위해 다음 조치가 취해집니다.

-중앙 강도 멤버로 사용되는 스틸 와이어

-Loose 튜브 충전, 화합물

-100% 케이블 코어 충전

-APL 수분 장벽

표준

GYTC8A 케이블은 IEC 60794-1뿐만 아니라 표준 YD/T 1155를 준수합니다.

구조 도면

1. 가닥 전선

2. Pe Sheath

3. 섬유

4. 튜브 충전 화합물

5. 느슨한 튜브

6. 케이블 충전 화합물

7. 중앙 강도 멤버

8. APL

9. PE SHEATH

Figure 8 Fiber Optic Cable

기술 매개 변수

케이블 유형 (2 개의 섬유 증가)	섬유 수	튜브	필러	케이블 중량 (참조) (kg/km)	인장 강도 장기/단기 (N)	분쇄 저항 장기/단기 (N/100mm)	굽힘 반경 정적/동적 (mm)
gytc8a-2 ~ 6xn	2 ~ 6	1	4	158	메신저 와이어 스틸 와이어 직경에 따르면	300/1000	10d/20d
gytc8a-8 ~ 12xn	8 ~ 12	2	3	158
gytc8a-14 ~ 18xn	14 ~ 18	3	2	158
gytc8a-20 ~ 24xn	20 ~ 24	4	1	158
gytc8a-26 ~ 30xn	26 ~ 30	5	0	158
gytc8a-32 ~ 36xn	32 ~ 36	6	0	167
gytc8a-38 ~ 48xn	38 ~ 48	4	1	172
gytc8a-50 ~ 60xn	50 ~ 60	5	0	172

저장/작동 온도 : -40 ℃ -+70 ℃

광학적 특성

섬유 유형	감쇠 밸런스 (+20 ℃)				대역폭		수치 조리개	케이블 차단 파장 λCC
섬유 유형	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	수치 조리개	케이블 차단 파장 λCC
G.652	---	---	≤0.36dB/km	≤0.22db/km	---	---	---	≤1260nm
G.655	---	---	≤0.40db/km	≤0.23db/km	---	---	---	≤1450nm
50/125µm	≤3.3db/km	≤1.2db/km	---	---	≥500MHz · km	≥500MHz · km	이미 0.200 ± 0.015	---
62.5/125µm	≤3.5dB/km	≤1.2db/km	---	---	≥200MHz · km	≥500MHz · km	이미 0.275 ± 0.015	---
