모든 유전체 자체 지원 ADSS 공중 광섬유 케이블

모든 유전체 자체 지원 ADSS 공중 광섬유 케이블은 느슨한 튜브 층 가닥 구조를 채택하고 250μm 광섬유는 고 계수 재료로 만든 느슨한 튜브에 피복되며 느슨한 튜브는 방수 화합물로 채워져 있습니다. 느슨한 튜브 (및 충전 로프)는 비금속 중심 강화 코어 (FRP) 주위에 비틀어 소형 케이블 코어를 형성하고 케이블 코어의 간격에는 물 차단 그리스가 채워집니다. 케이블 코어는 폴리에틸렌 (PE) 내부 외피로 압출 된 다음, 강화를 위해 아라미드로 덮여 있고, 마지막으로 폴리에틸렌 (PE) 외피 또는 전기 추적 (AT) 외피로 압출된다.

문의 보내기

제품 설명

형질

전원을 차단하지 않고 설치할 수 있습니다

탁월한 방지 성능으로 Sheath에서 입양하십시오

가벼운 무게와 작은 케이블 직경

스팬 길이가 크고 가장 큰 스팬은 1000m 이상입니다.

우수한 인장 강도 및 온도 특성

디자인 수명은 30 년이 넘습니다

애플리케이션

모든 유전체 자체 지원 ADSS 공중 광섬유 케이블의 설계는 전력선의 실제 상황을 완전히 고려하고 다른 레벨의 고전압 전송 라인에 적합합니다. 10kV 및 35kV 전력선의 경우 폴리에틸렌 (PE) 외피를 사용할 수 있습니다. 110kV 및 220kV 전력선의 경우, 전기장 강도를 계산하고 AT 외피를 사용하여 광학 케이블의 매달려 지점을 결정해야합니다. 동시에, 아라미드의 양과 완벽한 트위스트 프로세스는 다른 스팬의 응용 요구 사항을 충족하도록 신중하게 설계되었습니다.

표준

ADSS 케이블은 IEC 60794-1뿐만 아니라 표준 IEEE 1222를 준수합니다.

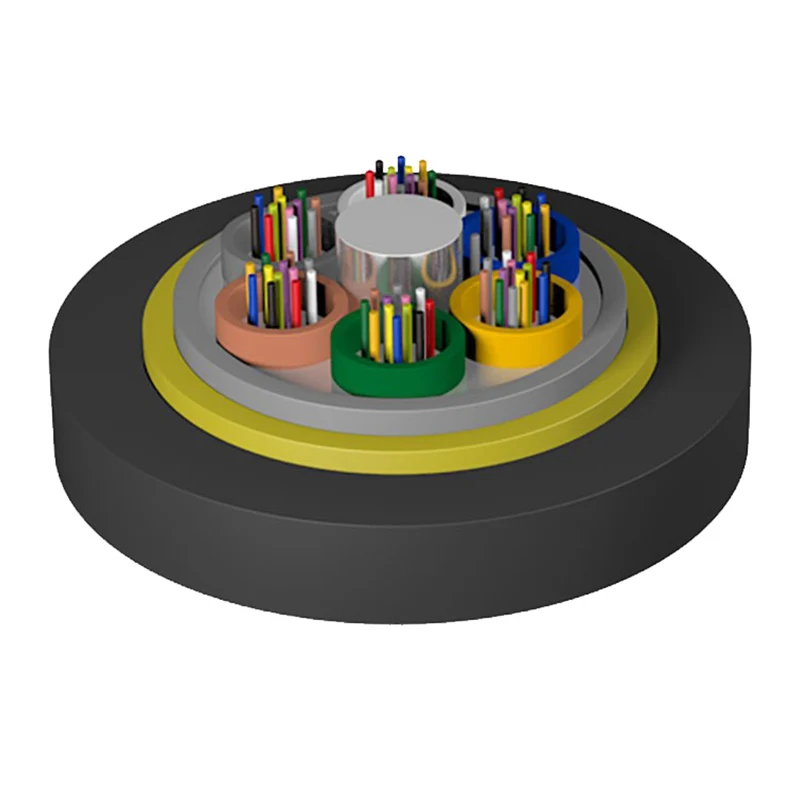

구조 도면

1. FRP 강도 멤버

2. 섬유

3. 튜브 충전 화합물

4. 느슨한 튜브

5. 케이블 충전 화합물

6. PE 내부 시스

7. 아라미드 원사

8. PE/외피에서

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

기술 매개 변수

심판 외경 (mm)	심판 무게 (kg/km)		rec. 데일리 맥스. 작업 긴장 (KN)	최대 허용 작업 장력 (KN)	힘을 끊습니다 (KN)	Strenght 멤버 CSA (MM2)	탄성 계수 (KN/MM2)	열 팽창 계수 × 10-6/k	적합한 스팬 (NESC 표준, M)
심판 외경 (mm)	PE 시스	칼집에서	rec. 데일리 맥스. 작업 긴장 (KN)	최대 허용 작업 장력 (KN)	힘을 끊습니다 (KN)	Strenght 멤버 CSA (MM2)	탄성 계수 (KN/MM2)	열 팽창 계수 × 10-6/k	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

저장/작동 온도 : -40 ℃ -+70 ℃

광학적 특성

광섬유 유형	(+20 ℃)				대역폭		수치 조리개	광학 케이블의 파장을 차단합니다
광섬유 유형	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	수치 조리개	광학 케이블의 파장을 차단합니다
G.652	---	---	≤0.36dB/km	≤0.22db/km	---	---	---	≤1260nm
G.655	---	---	≤0.40db/km	≤0.23db/km	---	---	---	≤1450nm
50/125µm	≤3.3db/km	≤1.2db/km	---	---	≥500MHz · km	≥500MHz · km	이미 0.200 ± 0.015	---
62.5/125µm	≤3.5dB/km	≤1.2db/km	---	---	≥200MHz · km	≥500MHz · km	이미 0.275 ± 0.015	---

메모:

에이. ADSS 케이블의 일부만이 테이블에 나열되어 있으며 다른 범위가있는 ADSS 케이블은 문의 양식 영업 사원이 될 수 있습니다.

비. 테이블의 사양은 높이 차이가없고 설치 처짐이 1%라는 조건이 있습니다.

기음. 섬유 수는 2 ~ 72이며, 섬유의 식별은 국가 표준을 준수합니다.

응용 프로그램 : 자체 지원 공중
