ASU 광섬유 케이블

ASU 광섬유 케이블의 구조는 250μm 광섬유를 고 계수 재료로 만든 느슨한 튜브에 넣고 느슨한 튜브에는 방수 화합물로 채워져 있습니다. 느슨한 튜브와 FRP는 SZ가 함께 꼬인다. 물 차단 원사는 케이블 코어에 첨가되어 물 누출을 방지 한 다음 폴리에틸렌 외피를 압출하여 케이블을 형성합니다. 립 코드를 사용하여 케이블 시스 아래에서 찢어 질 수 있습니다.

문의 보내기

제품 설명

형질

독특한 두 번째 코팅 및 비틀림 기술은 광섬유에 충분한 공간과 굽힘 저항을 제공하므로 케이블의 광섬유가 우수한 광학 성능을 갖습니다.

좋은 기계 및 온도 특성

고품질 원자재는 케이블의 긴 서비스 수명을 보장합니다.

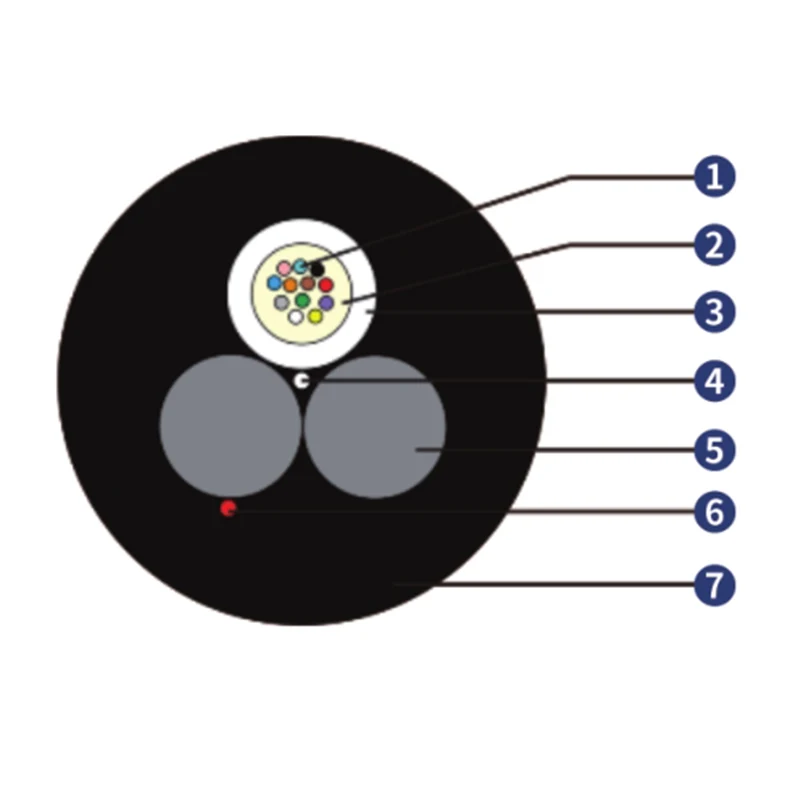

구조 도면

1. 광섬유

2. 튜브 충전 화합물

3. 느슨한 튜브

4. 물 차단 원사

5. 강도 멤버

6. Ripcord

7. 외피

ASU Fiber Optic Cable

기술 매개 변수

섬유 코어		1-12		24
기간		80 미터	120 미터	80 미터	120 미터
섬유 유형		G.652d
느슨한 튜브	재료	PBT
	지름	2.0 ± 0.06mm	2.5 ± 0.06mm	3.0 ± 0.1mm
	두께	0.32 ± 0.03mm	0.35 ± 0.03mm	0.50 ± 0.05mm
	색상	하얀색
강도 멤버	재료	섬유 강화 중합체 (FRP)
	지름	2.0 ± 0.05mm	2.5 ± 0.05mm	2.0 ± 0.05mm	2.5 ± 0.05mm
외피	재료	PE
	두께	1.0 ± 0.1mm
립 코드	재료	나일론
	색상	빨간색
	숫자	1
케이블 직경		6.6 ± 0.2mm	7.6 ± 0.2mm	7.5 ± 0.2mm	8.2 ± 0.2mm
케이블 중량		45 ± 5.0kg/km	62 ± 5.0kg/km	52 ± 5.0kg/km	65 ± 5.0kg/km
허용 가능한 인장 강도		1500N	2000N	1500N	2000N
허용 된 크러쉬 저항		2200N/100mm
최소 굽힘 반경	긴장없이	10.0*케이블 직경
	최대 장력	20.0*케이블 직경
온도 범위	설치	-20 ~+60 60+(-4 ~ 140 ℉)
	운송/저장	-40 ~++70 ℃ (-4 ~ 158 ℉)
	작업	-40 ~++70 ℃ (-4 ~ 158 ℉)
