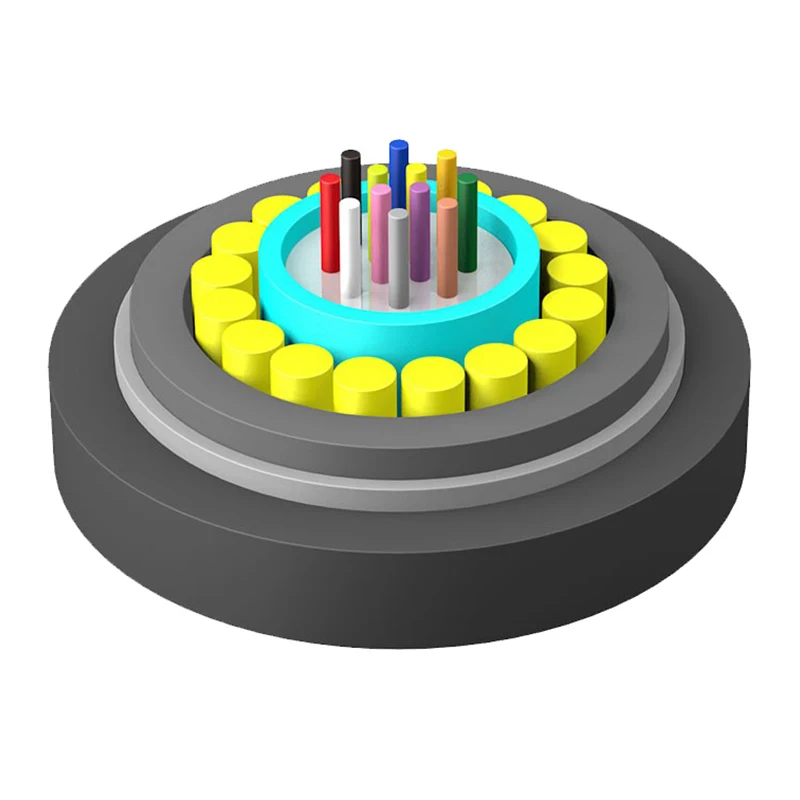

Oriental섬유의 Uni-tube 비금속 73 외장 경량 조명 설치류 방지 광섬유 케이블은 단일 모드 또는 다중 모드 광섬유를 방수 화합물로 채워진 고탄성 폴리에스테르 루즈 튜브에 통합합니다. 느슨한 튜브는 FRP 막대로 강화되고 폴리에틸렌 내부 및 외부 피복으로 포장됩니다. 이 구조는 설치류 및 UV 노출을 포함한 환경 요인에 대한 기계적 신뢰성, 유연성 및 탁월한 보호 기능을 제공합니다.
경량 설계와 견고한 기계적 및 열적 특성을 결합한 이 케이블은 실내 및 실외 환경 모두에서 장기간 설치를 지원합니다. 작은 직경과 유연한 구조로 인해 표준 장갑 케이블에 비해 취급 및 배치가 더 쉽습니다.
기계적 및 열적 성능: 케이블은 측면 압력, 굽힘 및 온도 변동에도 무결성을 유지합니다.
내가수분해성 및 강도: 재료는 노화 및 화학적 분해에 저항하여 케이블 수명을 연장합니다.
특수 튜브 충진 화합물: 섬유를 응력과 물 유입으로부터 보호합니다.
설치류 방지 설계: FRP 강화 및 테이프 갑옷은 설치류 손상 위험을 줄이고 유지 관리 비용을 최소화합니다.
UV 및 환경 저항성: 폴리에틸렌 외피는 UV 복사 및 혹독한 실외 조건으로부터 보호합니다.
경량 및 작은 직경: 좁은 공간에서의 설치를 단순화하고 지지 구조 요구 사항을 줄입니다.
유연한 설치: 부드러움과 유연성으로 인해 덕트나 직접 매립 응용 분야에서 쉽게 라우팅할 수 있습니다.
표준 준수: YDT 769-2010, IEC 60794-1
섬유 유형: 단일 모드 또는 다중 모드
피복: 폴리에틸렌 내부 및 외부 층
보강재: FRP 테이프를 사용한 FRP 막대
방수 : 방수재, 케이블 충진재, 방수테이프 등을 충진한 느슨한 튜브
직경 및 무게: 컴팩트하고 가벼워서 설치가 더욱 간편함
온도 범위: 작동 시 -40°C ~ +70°C
인장강도: FRP 로드 랩핑으로 강화
|
케이블 유형 (섬유 2개 증가) |
섬유 수 |
케이블 무게(참고) (kg/km) |
인장강도 장기/단기(N) |
분쇄 저항 장기/단기(N/100mm) |
굽힘 반경 정적/동적(mm) |
|
GYQFXTY73-2~12Xn |
2~12 |
97 |
600/1500 |
1000/3000 |
10/20일 |
|
GYQFXTY73-12~24Xn |
14~24 |
111 |
|||
|
GYQFXTY73-26~36Xn |
26~36 |
148 |
보관/작동 온도: -40℃-+70℃
|
섬유 종류 |
감쇠(+20℃) |
대역폭 |
조리개 |
케이블 차단 파장 λcc |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
0.36dB/km 이하 |
0.22dB/km 이하 |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
0.40dB/km 이하 |
0.23dB/km 이하 |
--- |
--- |
--- |
≤1450nm |
|
50/125μm |
≤3.3dB/km |
1.2dB/km 이하 |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
0.200±0.015NA |
--- |
|
62.5/125μm |
≤3.5dB/km |
1.2dB/km 이하 |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
0.275±0.015NA |
--- |
메모:
에이. 접미사 Xn은 섬유 유형을 나타냅니다.
비. 섬유와 튜브의 색상 배열은 색상 식별표에 명시되어 있습니다.
기음. 유니튜브 비금속 73 외피 경량 조명 설치류 방지 광섬유 케이블은 케이블 릴을 양호한 상태로 유지하기 위해 6개월 이상 실외 환경에 보관해서는 안 됩니다.
Oriental Fiber Uni-tube 비금속 73 외장 경량 조명 설치류 방지 광섬유 케이블은 다음 용도에 이상적입니다.
통신 네트워크: 장거리 및 근거리 통신망 광섬유 설치.
산업용 프런트 엔드 연결: 철도 운송, 고속도로, 전력 시스템.
실외 조명 및 인프라: UV, 설치류 및 환경 스트레스에 대한 높은 내구성.
방송 및 라디오 시스템: 라디오 및 TV 네트워크를 위한 안정적인 신호 전송.
경량 설계: 기존 외장 케이블보다 운반 및 설치가 더 쉽습니다.
설치류 저항: FRP 막대와 테이프가 케이블 코어를 보호하여 유지 관리 필요성을 줄입니다.
강화된 방수 기능: 특수 화합물과 물 차단층이 탁월한 습기 보호 기능을 제공합니다.
유연한 배치: 작은 굽힘 반경과 부드러움 덕분에 도관과 좁은 공간을 통한 라우팅이 단순화됩니다.
브랜드 신뢰성: Oriental섬유는 4개의 전문 공장과 입증된 글로벌 프로젝트 경험을 갖춘 중국 기반 제조업체입니다.
실제 사례 예
최근 도시 철도 프로젝트에서는 신호 및 통신 시스템용으로 Oriental Fiber Uni-tube Non-metallic 73 Sheath 케이블이 배치되었습니다. 직경이 작고 무게가 가벼워 제한된 공간의 터널을 따라 신속하게 설치할 수 있으며, FRP 로드와 수분 차단 화합물은 섬유가 기계적 응력과 습기 유입으로부터 보호되도록 보장합니다.
Q1: 이 케이블을 실내 및 실외 설치에 모두 사용할 수 있습니까?
A1: 예, 폴리에틸렌 외피와 설치류 방지 FRP 포장을 사용하면 덕트, 직접 매립 시나리오 및 실외 조명 설정에 설치할 수 있습니다.
Q2: UV 노출 시 성능은 어떻게 되나요?
A2: PE 외피는 UV 저항성이 있어 장시간 햇빛 아래에서도 안정적인 성능을 보장합니다.
Q3: 어떤 광섬유 유형이 지원됩니까?
A3: 네트워크 요구 사항에 따라 단일 모드 및 다중 모드 광섬유를 모두 통합할 수 있습니다.
Q4: Oriental섬유는 국제 프로젝트에서 신뢰할 수 있는 공급업체입니까?
A4: 그렇습니다. Oriental Fiber 제품은 ISO9001 및 ISO45001 인증과 긍정적인 고객 리뷰를 통해 국내외 통신 프로젝트에 널리 사용됩니다.
조달 담당자 및 네트워크 엔지니어에게 이 케이블은 기계적 신뢰성, 설치류 보호, 방수 및 손쉬운 설치 기능을 모두 제공하므로 중대형 네트워크 프로젝트에 실용적인 선택이 됩니다. 4개의 공장과 전체 스펙트럼 광섬유 솔루션을 포함한 Oriental섬유의 포괄적인 제조 역량은 구매자에게 품질, 납품 및 장기 성능에 대한 확신을 제공합니다.
