장갑 방지 섬유 광학 케이블

장갑 방지 섬유 광학 케이블은 장갑 광학 케이블, 경량 및 내구성 알루미늄 합금 릴, 고정밀 커넥터 및 변환 라인으로 구성됩니다. 필요에 따라 항공 상자와 전문 수리 도구가 장착 될 수도 있습니다. 이 광 케이블의 가장 주목할만한 특징은 작은 외경, 작은 크기, 가벼운 무게, 높은 기계적 강도, 우수한 굽힘 저항 및 안정적인 전송입니다. 현장에서 이상적인 광학 전송 도구입니다.

문의 보내기

제품 설명

Armored Anti-rodent Fiber Optic Cable

형질

작은 크기 : 외경은 2.6 ~ 2.8mm에 불과하며 500 미터 어셈블리는 φ30cm 케이블 릴 만 필요하며, 이는 기존 광 케이블보다 훨씬 작습니다.

가벼운 무게 : 광 케이블의 순 무게는 8.5kg/km 미만이며 케이블 드럼이있는 표준 1000 미터 구성 요소는 14kg을 초과하지 않으며 이는 전통적인 이중층 케이블보다 반 이상 가볍습니다.

고강도 : 광학 케이블은 작은 연질 강철 튜브가 장착되어 있으며 많은 양의 고 계수 아라미드를 사용하여 1000N 이상의 인장 강도와 5000N/10cm 이상의 압축 강도를 견딜 수 있습니다.

낮은 감쇠 : 광학 케이블은 고급 기술 및 특수 굽힘 방지 단일 모드 광섬유를 채택하며 고정밀 필드 커넥터가 장착되어 있으며, 이는 한 번에 최대 20km 링크를 20dB 미만으로 연결할 수 있습니다.

전송 용량의 대량 : 전통적인 광학 케이블과 비교하여 광섬유는 데이터 양의 100 배 이상을 운반하며 고화질 비디오를 직접 전송할 수 있습니다.

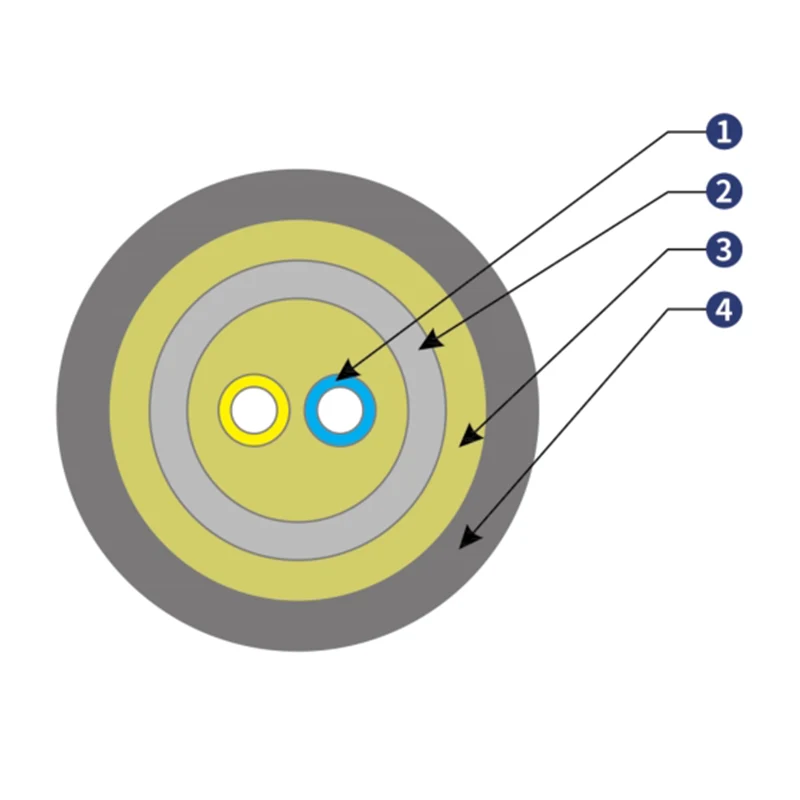

구조 도면

1. 색깔의 광섬유

2. 나선 갑옷

3. 아라미드 섬유

4. 외피

Armored Anti-rodent Fiber Optic Cable

기술 매개 변수

섬유 코어	외경 (mm)	인장 강도		분쇄 저항		최소 굽힘 반경		일반 감쇠 (커넥터 포함) (DB/KM)		적용 가능한 온도 범위 (℃)	순 중량 (드럼 포함) (kg/500m)
섬유 코어	외경 (mm)	장기 (N)	단기 (N)	장기 (N/100mm)	단기 (N/100mm)	공전 (mm)	동적 (mm)	1310nm	1550nm	적용 가능한 온도 범위 (℃)	순 중량 (드럼 포함) (kg/500m)
1-2	2.5	800	1500	3000	5000	30	60	≤0.45	≤0.35	-40 ~ 85 ~	≤7.5
1-2	2.8	800	1500	3000	5000	30	60	≤0.45	≤0.35	-40 ~ 85 ~	≤9.0
4	3.0	800	1500	3000	5000	30	60	≤0.45	≤0.35	-40 ~ 85 ~	≤12
6	3.5	800	1500	3000	5000	30	60	≤0.45	≤0.35	-40 ~ 85 ~	-
