그만큼Uni-tube 비금속 조명 설치류 방지 광섬유 케이블(GYQFXTY)는 덕트 및 공중 설치용으로 설계된 작고 가벼운 광섬유 케이블입니다. 보호를 위해 강철 테이프를 사용하는 기존 외장 케이블과 달리 이 제품은 섬유 강화 플라스틱(FRP) 바의 특수 레이어를 사용합니다. 이 디자인은 두 가지 이점을 제공합니다. 즉, 비금속, 낙뢰 방지 프로필을 유지하면서 설치류가 갉아먹는 것에 대한 물리적 장벽 역할을 합니다.
구매 부서는 내구성과 설치 비용의 균형을 맞추는 문제에 직면하는 경우가 많습니다.오리엔탈섬유다음을 통해 이러한 조달 문제를 해결합니다.
무결성의Uni-tube 비금속 조명 설치류 방지 광섬유 케이블다계층 보호 전략에 있습니다.
| 요소 | 재질/기능 | 기술적 이점 |
|---|---|---|
| 광섬유 | G.652D / G.657A / 멀티모드 | 낮은 감쇠 및 높은 대역폭. |
| 느슨한 튜브 | 고탄성 PETG | 내가수분해성 및 섬유 보호. |
| 설치류 방지층 | 포장된 FRP 바 | 높은 인장 강도와 기계적 방어력. |
| 외부 칼집 | 검정색 UV 안정화 PE | 야외 수명을 위한 내후성. |
표준 실외 케이블과 비교하면,오리엔탈섬유 Uni-tube 비금속 조명 설치류 방지 광섬유 케이블특정한 기계적 이점을 제공합니다.
CST(골판지 강철 테이프)는 일반적인 설치류 방지 방법이지만 상당한 무게를 추가하고 접지가 필요합니다. 그만큼오리엔탈섬유비금속 접근 방식은 해충을 억제하는 데 필요한 견고성을 희생하지 않고도 현장에서 다루기가 더 쉬운 더 가볍고 유연한 대안을 제공합니다.
그만큼Uni-tube 비금속 조명 설치류 방지 광섬유 케이블신뢰성이 타협할 수 없는 다양한 산업 분야에 배포됩니다.
FRP(섬유강화플라스틱)바를 고밀도로 감싸서 설치류가 물어뜯기 어려운 단단하고 거친 표면을 만들어 내부의 느슨한 튜브를 효과적으로 보호합니다.
주로 덕트 및 공중 응용 분야용으로 설계되었지만 측면 압력 저항이 높기 때문에 비금속 특성이 필요한 보호된 매설 환경에서도 사용할 수 있습니다.
예, 전문 제조업체로서 당사는Uni-tube 비금속 조명 설치류 방지 광섬유 케이블프로젝트 사양을 충족하기 위해 특정 섬유 유형과 개수를 사용합니다.
형질과도한 섬유 길이를 정확하게 제어하여 케이블에 높은 기계적 및 온도 성능을 제공합니다.
가수분해에 강한 고강도 루즈 튜브
특수 튜브 충진 화합물은 섬유의 중요한 보호를 보장합니다.
높은 측압 저항성과 유연성
FRP를 감싸는 층은 케이블의 인장 강도를 보장하고 느슨한 욕조에 대한 우수한 보호 기능을 제공합니다.
폴리에틸렌 외피는 자외선에 대한 안정성이 높습니다.
완전 유전체 케이블은 설치 및 작동 중에 접지가 필요하지 않으며 전자적 영향이나 케이블을 제거합니다.
GYQFXTY 케이블은 표준 YD/T 769-2010 및 IEC 60794-1을 준수합니다.

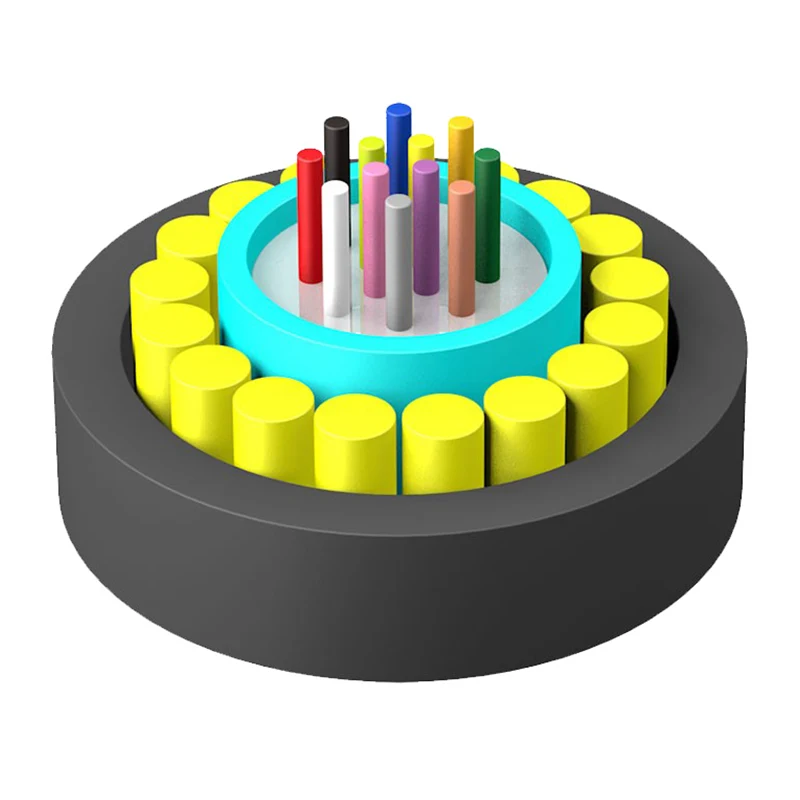

1.섬유질
2.느슨한 튜브
3.FRP
4.튜브 충진재
5.케이블 충진재
6.PE 외부 칼집
|
케이블 유형 (섬유 2개 증가) |
섬유 수 |
케이블 무게(참고) (kg/km) |
인장강도 장기/단기(N) |
분쇄 저항 장기/단기(N/100mm) |
굽힘 반경 정적/동적(mm) |
|
GYQFXTY-2~12Xn |
2~12 |
66 |
600/1500 |
300/1000 |
10일/20일 |
|
GYQFXTY-14~18Xn |
14~18 |
79 |
|||
|
GYQFXTY-26~36Xn |
26~36 |
86 |
보관/작동 온도: -40℃-+70℃
|
섬유 종류 |
감쇠 (+20℃) |
대역폭 |
조리개 |
케이블 차단 파장 λcc |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
0.36dB/km 이하 |
0.22dB/km 이하 |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
0.40dB/km 이하 |
0.23dB/km 이하 |
--- |
--- |
--- |
≤1450nm |
|
50/125μm |
≤3.3dB/km |
1.2dB/km 이하 |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
0.200±0.015NA |
--- |
|
62.5/125μm |
≤3.5dB/km |
1.2dB/km 이하 |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
0.275±0.015NA |
--- |
메모:
에이. 접미사 Xn은 섬유 유형을 나타냅니다.
비. 섬유와 튜브의 색상 배열은 색상 식별표에 명시되어 있습니다.
기음. 유니튜브 비금속 조명 설치류 방지 광섬유 케이블은 케이블 릴을 양호한 상태로 유지하기 위해 6개월 이상 실외 환경에 보관하면 안 됩니다.
