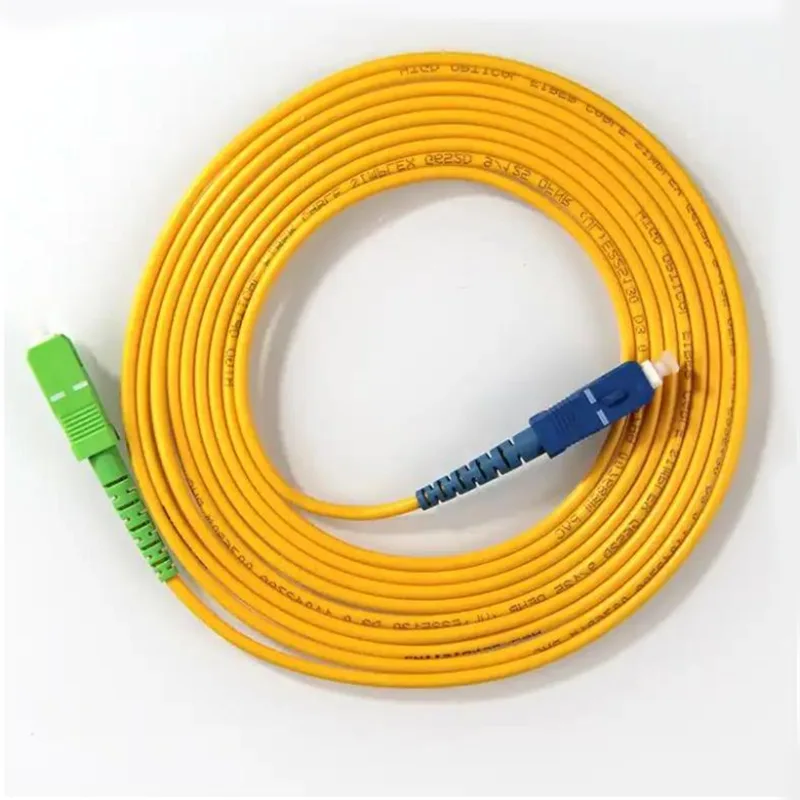

Oriental섬유 3mm 원형 케이블 SC/APC-SC/UPC 패치 코드는 G657A1 단일 모드 광섬유를 사용하여 제작되었으며 굽힘 저항과 낮은 신호 감쇠가 모두 필요한 애플리케이션을 지원합니다. 외경 3.0mm와 LSZH 재킷을 적용해 안전과 케이블 관리가 중요한 실내 환경에 적합한 케이블입니다.
중국 제조업체 및 공급업체인 Oriental섬유는 각 패치 코드가 공장에서 종단 처리되고 배송 전에 테스트되었는지 확인합니다. SC/APC와 SC/UPC 커넥터를 결합하면 다양한 네트워크 인터페이스에 유연하게 배포할 수 있어 설치 중 호환성 문제가 줄어듭니다.
안정적인 커넥터 성능
제어된 광학 성능
유연하고 내구성이 뛰어난 케이블 디자인
안전 및 규정 준수
| 건축 | 단위 | 설명 |
| 파이버 모드 | 단일 모드: ITU-T G657A1 | |
| 섬유 개수 | 단순 | |
| 파장 | nm | 1310/1550 |
| 삽입 손실 | 데시벨 | ≤0.30 |
| 반사 손실 | 데시벨 | ≥55(APC) ≥50(UPC) |
| 두꺼운 완충 섬유 직경 | 음 | 900 |
| 두꺼운 완충 섬유 색상 | 하얀색 | |
| 케이블 자켓 색상 | 노란색 | |
| 케이블 자켓 재질 | LSZH | |
| 케이블 직경 | mm | Φ3.0 ±0.20 |
| 길이 | m | 3.0 +0.1/-0 |
| 커넥터 유형 | SC/APC(녹색) SC/UPC(청색) | |
| 엔드페이스 광택 | APC와 UPC | |
| 페럴 재질 | 세라믹 | |
| 연결 반복성 | > 800번 | |
| 최소 굽힘 반경 | mm | ≥20 |
| 섬유/케이블 유지 대회 | N | 5N/s 120초 지속 시간에서 50N±2N |
| 작동 온도 | ℃ | -25℃ ~ +65℃ |
| 보관 온도 | ℃ | -25℃ ~ +65℃ |

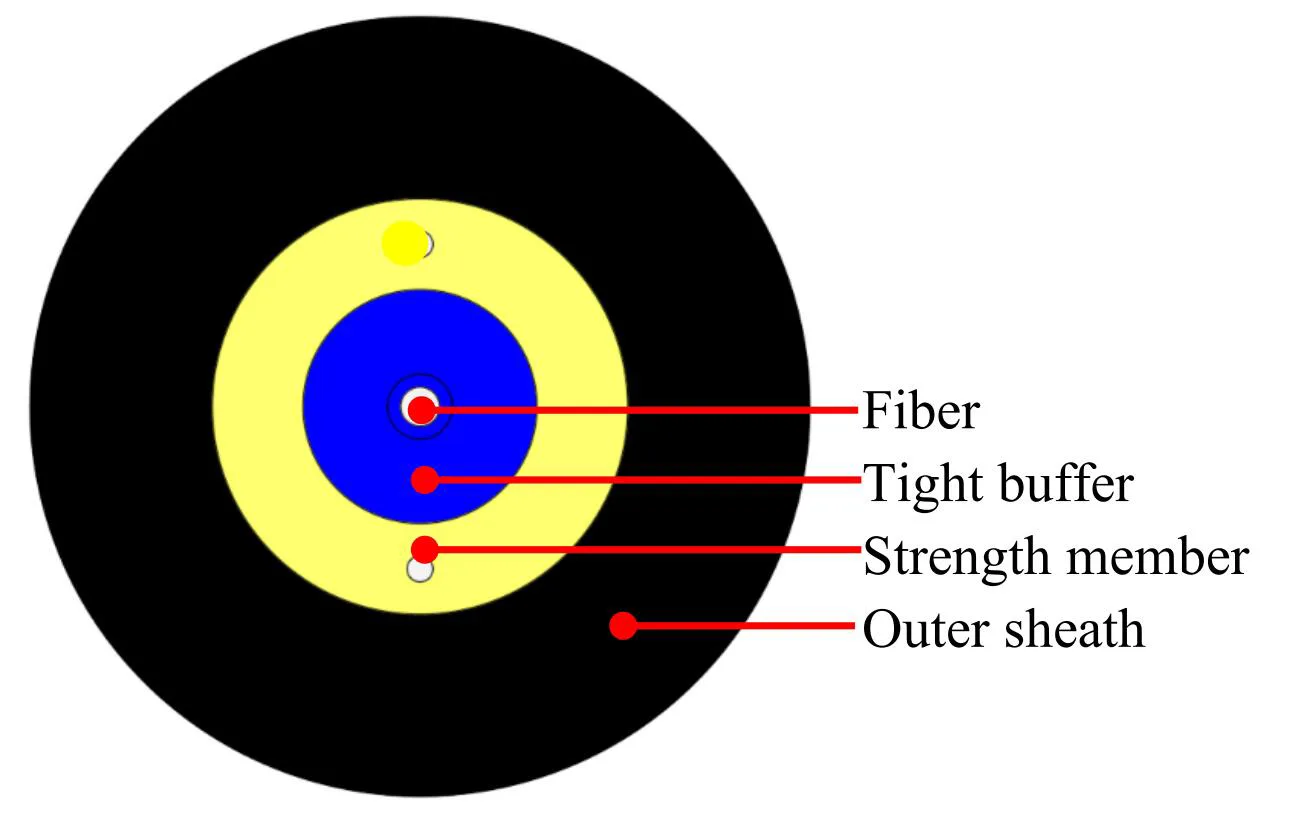

| 품목 | 명세서 | |
| 단단한 완충 섬유 | 섬유수 | 1 |
| 섬유 종류 | G.657A1 | |
| 섬유 색상 | 파란색 | |
| 재료 | LSZH | |
| 지름 | Φ0.9±0.05mm | |
| 타이트 버퍼 색상 | 하얀색 | |
| 강점 회원 | 재료 | 폴리에스터 원사 |
| 외피 | 재료 | LSZH |
| 지름 | Φ3.0±0.2mm | |
| 외피 색상 | 노란색 | |
| 잉크 마크 | 색상 | 검은색 |
케이블 광섬유(완성 케이블의 광섬유)의 모든 특성은 최소한 ITU-T 권고사항 G.657A1을 준수해야 하며 다음과 같아야 합니다.
| 목 | 사양 |
| 섬유 종류 | 단일 모드 |
| 섬유소재 | 도핑된 실리카 |
| 감쇠 계수 @ 1310nm @1383nm @ 1460nm @ 1550nm @1625nm |
≤ 0.35dB/km ≤ 0.35dB/km ≤ 0.25dB/km ≤ 0.21dB/km ≤ 0.23dB/km |
| 케이블 차단 파장 | ≤ 1260nm |
| 영분산 파장 | 1300 ~ 1324nm |
| 영분산 기울기 | ≤ 0.092ps/(nm2.km) |
| PMD @ 1550nm | 0.1ps/km 이하1/2 |
| 색분산 @ 1285 ~ 1330nm @ 1271 ~ 1360nm @ 1550nm @ 1625nm |
≤3ps/(nm.km) ≤5.3ps/(nm.km) ≤18.0ps/(nm.km) ≤22ps/(nm.km) |
| 모드 필드 직경 @ 1310 nm | 8.8±0.4um |
| 코어/클래드 동심도 오류 | ≤ 0.5 음 |
| 클래딩 직경 | 125.0±0.7um |
| 클래딩 비원형성 | 5% 이하 |
| 1차 코팅 직경 | 242 ± 7 음 |
| 동심도 1차 코팅 / 코팅 | 10μm 이하 |
| 코팅 비원형 | 0.7% 이하 |
| 케이블 굽힘 손실로 인한 감쇠 1회전 1반경 10mm 10회전 1반경 15mm |
1550nm ≤Δ0.75dB/km 1625nm ≤Δ1.5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km |
각 Oriental Fiber 3mm 원형 케이블 SC/APC-SC/UPC 패치 코드는 삽입 손실 및 반사 손실 검증을 포함하여 100% 공장 테스트를 거칩니다. 구조화된 생산 공정을 갖춘 중국 공장인 Oriental섬유는 일괄적으로 일관된 품질을 유지하는 데 중점을 두고 있으며 이는 대규모 조달 및 엔지니어링 프로젝트에 중요합니다.
Jiangsu Xuben Photoelectric Technology Co., Ltd는 실내 광섬유 케이블, 실외 케이블, ODN 광학 부품 및 광 네트워크 장비를 다루는 4개의 공장을 보유한 그룹 회사입니다. 총 생산 면적은 15,000m2에 달하며 연간 생산량은 2천만 달러입니다.
이 회사는 통신 사업자, 방송 시스템 및 산업 통신 프로젝트를 위한 완벽한 광섬유 네트워크 솔루션을 제공합니다. 제품은 전력 시스템, 철도 운송, 고속도로 및 대규모 인프라 네트워크에 널리 사용됩니다.
ISO9001 품질 관리 시스템과 ISO45001 산업 보건 및 안전 인증을 통해 회사는 표준화된 생산 및 품질 관리 프로세스를 유지합니다. Oriental섬유 3mm 원형 케이블 SC/APC-SC/UPC 패치 코드는 국내 및 해외 시장에 공급되어 다양한 중대형 엔지니어링 프로젝트를 지원합니다.
SC/APC와 SC/UPC 커넥터의 차이점은 무엇입니까?
SC/APC 커넥터는 후면 반사를 줄이는 각진 끝면(일반적으로 8도)을 갖고 있어 고정밀 광학 시스템에 적합합니다. SC/UPC 커넥터는 평평한 광택 표면을 갖고 있으며 일반적으로 일반 네트워크 연결에 사용됩니다.
케이블 길이를 맞춤 설정할 수 있나요?
예, Oriental섬유 3mm 원형 케이블 SC/APC- SC/UPC 패치 코드는 다양한 설치 요구 사항에 맞게 맞춤형 길이를 지원합니다.
이 패치 코드는 실내 환경에 적합한가요?
예, LSZH 재킷 소재는 실내 사용에 적합하며, 특히 화재 안전과 낮은 연기 방출이 요구되는 환경에서 사용하기에 적합합니다.
커넥터는 몇 번이나 재사용할 수 있나요?
커넥터는 일반적인 사용 조건에서 800회 이상의 결합 주기를 지원하여 안정적인 광학 성능을 유지합니다.
