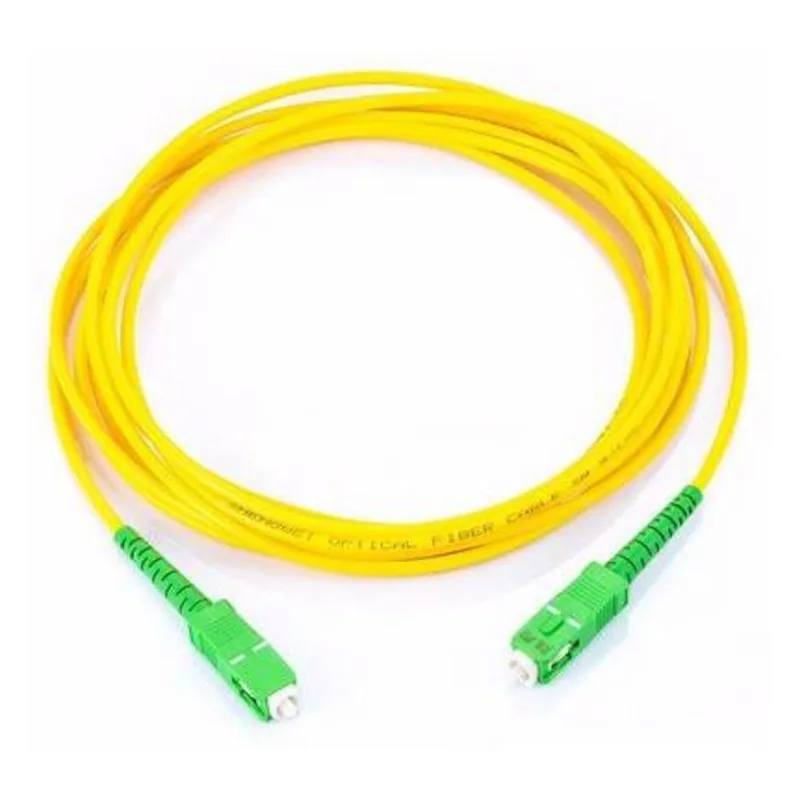

기존의 SC/APC-SC/APC 1.6mm 패치 코드

애플리케이션:● 데이터 센터● 이더넷 응용 프로그램● FTTH 애플리케이션● 백본, 수평 및 라이저 애플리케이션● 비디오, 데이터 및 음성 서비스● 테스트 장비 응용 프로그램특징:● 높은 정밀 커넥터● APC 엔드 페이스 광택● SC, 모든 단일 파이버 커넥터● 사용 가능한 맞춤형 길이● 100% 공장이 종료되고 테스트되었습니다● ROHS 준수기술 사양 :구조단위설명섬유 모드단일 모드 : ITU-T G657A2섬유 수단순성파장nm1310/1550커넥터 등급 (IL)등급 B.삽입 손실DB≤0.25 (typ.il : ≤0.12)반환 손......

문의 보내기

제품 설명

애플리케이션:

● 데이터 센터

● 이더넷 응용 프로그램

● FTTH 애플리케이션

● 백본, 수평 및 라이저 애플리케이션

● 비디오, 데이터 및 음성 서비스

● 테스트 장비 응용 프로그램

특징:

● 높은 정밀 커넥터

● APC 엔드 페이스 광택

● SC, 모든 단일 파이버 커넥터

● 사용 가능한 맞춤형 길이

● 100% 공장이 종료되고 테스트되었습니다

● ROHS 준수

기술 사양 :

구조	단위	설명
섬유 모드		단일 모드 : ITU-T G657A2
섬유 수		단순성
파장	nm	1310/1550
커넥터 등급 (IL)		등급 B.
삽입 손실	DB	≤0.25 (typ.il : ≤0.12)
반환 손실	DB	≥55 (Mated RL : ≥60)
완충 섬유 직경	하나	900
버퍼 섬유 색상		하얀색
케이블 자켓 색상		노란색
케이블 자켓 재료		LSZH (불꽃 지연)
케이블 직경	mm	1.6 ± 0.20
길이	m	3 +0.1/-0 5 +0.2/-0
커넥터 유형		포트 ： SC/APC (녹색) B 포트 ： SC/APC (녹색)
endface 광택		APC
페룰 소재		세라믹
연결 반복성		> 800 번
최소 굽힘 반경	mm	≥10
섬유/케이블 보존 충족	N	5n/s 120s 기간에서 50n ± 2n
작동 온도		-20 ° C ~ +70 ℃
저장 온도		-40 +~ +85 ℃

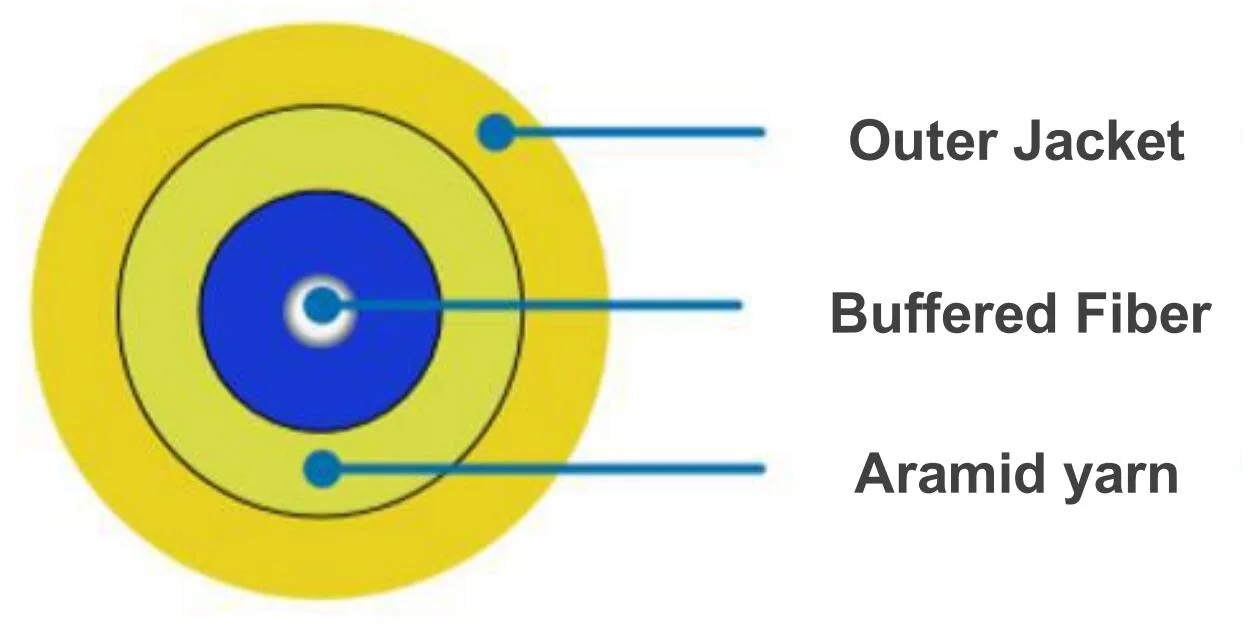

케이블 구조 :

Conventional SC/APC-SC/APC Patch Cords

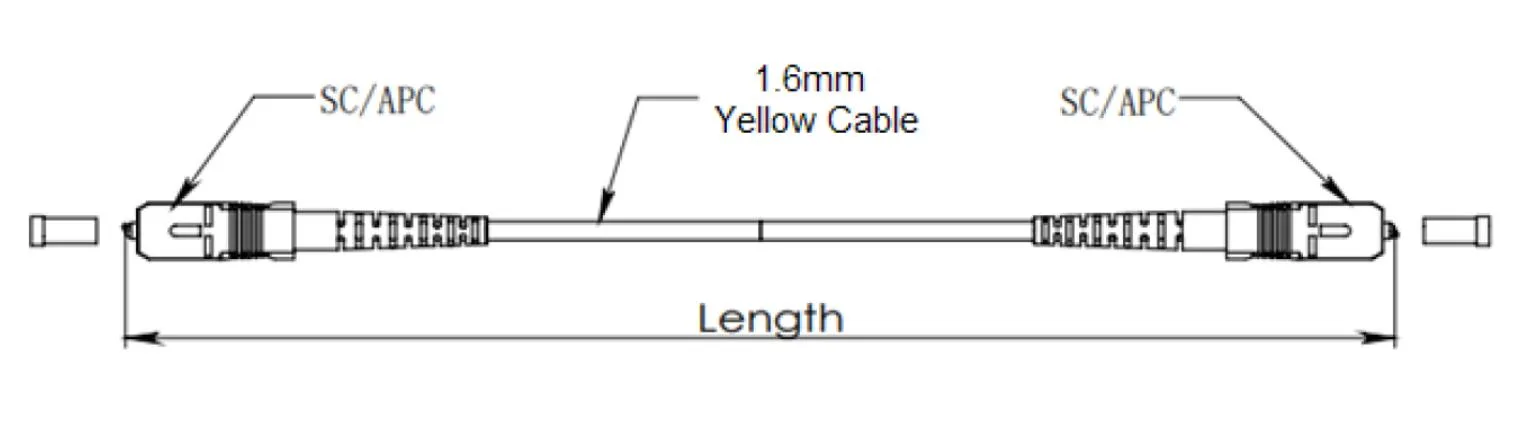

치수 도면 :

Conventional SC/APC-SC/APC Patch Cords

기계적 특성 :

목	테스트가 필요합니다	요구 사항
온도 사이클링 (IEC 61300-2-22 ed.2)	-25 ° C ~ +70 ° C 극한 온도에서의 지속 시간 : 60 분 1 ° C/분 속도 변화 속도 12 사이클	에 따라 IEC 61753-1
건조 열 (IEC 61300-2-18)	온도 : +70 ° C 지속 시간 : 96 시간
젖은 열 (Cyclic) (IEC 61300-2-46)	온도 : +25 ° C ~ +55 ° C 습도 :> 90 % RH 6주기 (24 시간/사이클)
진동 (정현파) (IEC 61300-2-1)	주파수 범위 : 10Hz ~ 55Hz 스윕 수 : 15 개의 스윕 (10 - 55 - 10) 축당 HZ 주파수 변화 속도 : 1 옥타브/분 축 수 : 3 상호 수직 축 진폭 : 0,75 mm
짝짓기 내구성 (IEC 61300-2-2)	200 사이클
