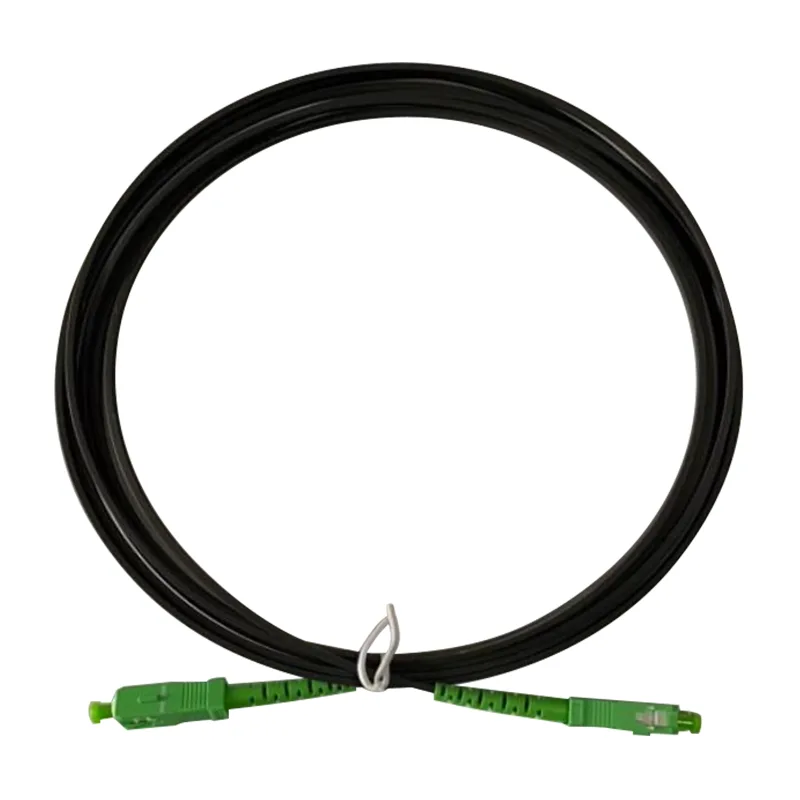

그만큼Oriental섬유 3mm 원형 케이블 SC/APC- SC/APC 패치 코드현대 고속 통신 인프라의 중요한 링크를 나타냅니다. Jiangsu Xuben Photoelectric Technology 그룹의 핵심 사업부인 Oriental섬유에서 제조한 이 패치 코드는 광범위한 연구와 고용량 제조의 결과입니다. 15,000평방미터에 달하는 생산 공간과 ISO9001 인증을 갖춘 Oriental섬유는 모든 케이블이 글로벌 데이터 전송의 엄격한 요구 사항을 지원하도록 보장합니다. 소스를 선택하면Oriental섬유 3mm 원형 케이블 SC/APC- SC/APC 패치 코드, 귀하는 연간 2,000만 달러의 생산량과 전문가 수준의 신뢰성으로 평판이 좋은 그룹의 지원을 받는 제품에 투자하고 있습니다.
디자인Oriental섬유 3mm 원형 케이블 SC/APC- SC/APC 패치 코드물리적 내구성을 극대화하면서 신호 간섭을 최소화하는 데 중점을 둡니다. G657A1 단일 모드 광섬유를 활용하여 이 케이블은 탁월한 굽힘 저항을 제공하며 이는 좁은 공간의 복잡한 라우팅에 필수적입니다.
핵심 구성 기능
다재다능함Oriental섬유 3mm 원형 케이블 SC/APC- SC/APC 패치 코드상업용 데이터 허브에서 공공 유틸리티 모니터링에 이르기까지 다양한 고위험 환경에 배포할 수 있습니다.
데이터 센터 및 이더넷 네트워크
고밀도 데이터 센터에서는 케이블 관리가 최우선입니다. 3mm 원형 프로파일은 더 얇은 코드에 대한 강력한 대안을 제공하여 패치 패널 연결에 필요한 유연성을 유지하면서 찌그러짐에 대한 더 나은 보호 기능을 제공합니다.
FTTH 및 통신 서비스
FTTH(Fiber-to-the-Home) 프로젝트의 경우 이러한 패치 코드는 광 분배 네트워크와 가입자 장비 사이의 간격을 메워줍니다. 비디오, 데이터 및 음성 서비스를 동시에 처리할 수 있는 능력은 현대 광대역 서비스 제공업체의 필수 요소입니다.
산업 및 인프라 프로젝트
표준 사무실 네트워킹 외에도 Oriental Fiber 제품은 전력 시스템, 철도 운송 및 고속도로 통신에 널리 사용됩니다. 내구성은Oriental섬유 3mm 원형 케이블 SC/APC- SC/APC 패치 코드산업용 프런트엔드 연결의 까다로운 환경에서도 안정적인 작동을 보장합니다.
Jiangsu Xuben Photoelectric Technology 그룹의 일부로서 Oriental섬유는 4개의 전문 공장을 운영하고 있습니다. 실내 케이블, 실외 케이블, ODN 구성 요소 및 네트워크 장비를 포괄하는 이러한 수직적 통합을 통해 전체 품질 관리가 가능합니다.
| 건축 | 단위 | 설명 |
| 파이버 모드 | 단일 모드: ITU-T G657A1 | |
| 섬유 개수 | 단순 | |
| 파장 | nm | 1310/1550 |
| 삽입 손실 | 데시벨 | ≤0.30 |
| 반사 손실 | 데시벨 | ≥55 |
| 완충 섬유 직경 | 음 | 900 |
| 완충 섬유 색상 | 파란색 | |
| 케이블 자켓 색상 | 검은색 | |
| 케이블 자켓 재질 | LSZH | |
| 유전체 | HDPE 단열재 | |

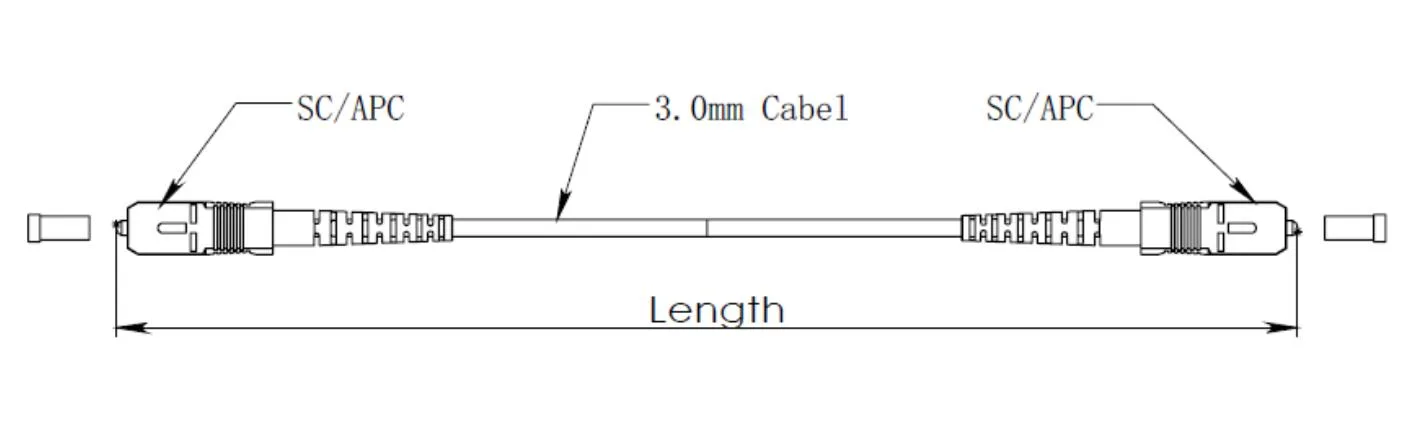

| 케이블 직경 | mm | Φ3.0 ±0.20 |
| 길이 | m | 10 +0.5/-0 30 +0.5/-0 50 +0.5/-0 75 +1/-0 100 +1/-0 |
| 커넥터 유형 | SC/APC(녹색) | |
| 엔드페이스 광택 | APC | |
| 페럴 재질 | 세라믹 | |
| 연결 반복성 | > 800번 | |
| 최소 굽힘 반경 | mm | ≥20 |
| 섬유/케이블 유지 대회 | N | 5N/s 120초 지속 시간에서 50N±2N |
| 작동 온도 | ℃ | 0℃ ~ +50℃ |
| 설치 온도 | ℃ | -30℃ ~ +60℃ |
| 보관 온도 | ℃ | -30℃ ~ +60℃ |

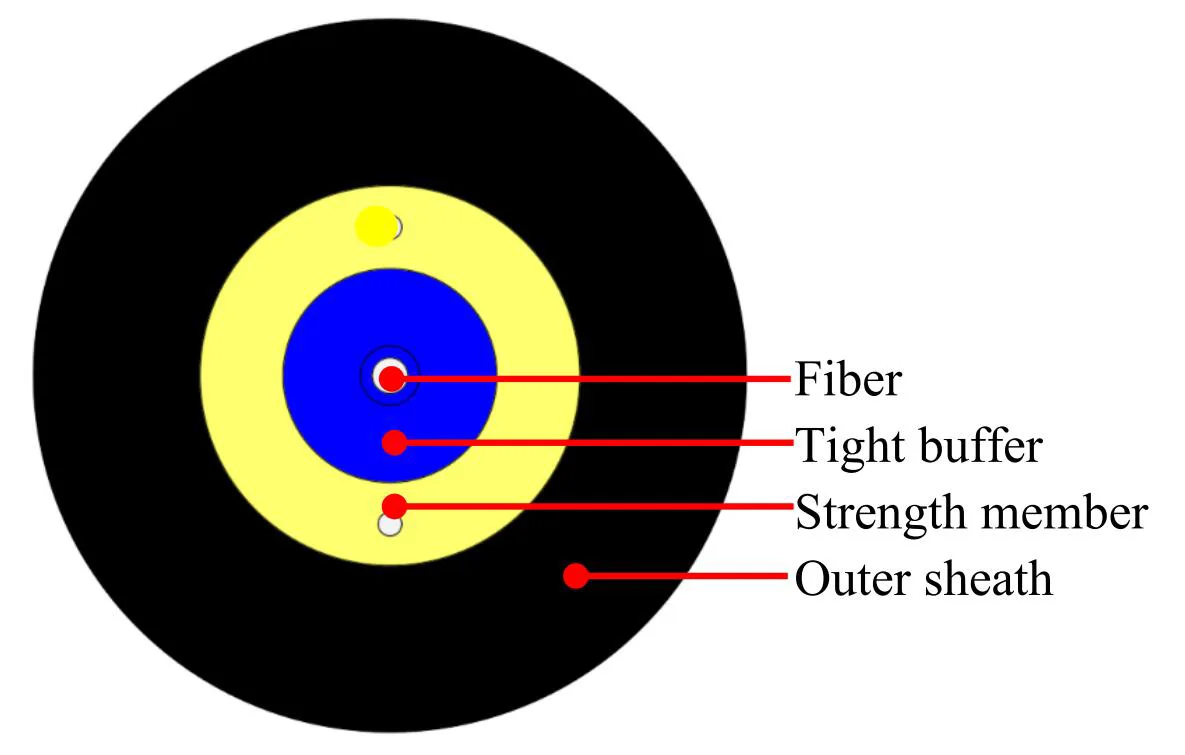

| 품목 | 명세서 | |
| 단단한 완충 섬유 | 섬유수 | 1 |
| 섬유 종류 | G.657A1 | |
| 섬유 색상 | 파란색 | |
| 재료 | LSZH | |
| 지름 | Φ0.9±0.05mm | |
| 타이트 버퍼 색상 | 파란색 | |
| 강점 회원 | 재료 | 아라미드 원사 |
| 외피 | 재료 | LSZH |
| 지름 | Φ3.0±0.2mm | |
| 외피 색상 | 검은색 | |
| 잉크 마크 | 색상 | 하얀색 |
케이블 광섬유(완성 케이블의 광섬유)의 모든 특성은 최소한 ITU-T 권고사항 G.657A1을 준수해야 하며 다음과 같아야 합니다.
| 목 | 사양 |
| 섬유 종류 | 단일 모드 |
| 섬유소재 | 도핑된 실리카 |
| 감쇠 계수 @ 1310nm @1383nm @ 1460nm @ 1550nm @1625nm |
≤ 0.35dB/km ≤ 0.35dB/km ≤ 0.25dB/km ≤ 0.21dB/km ≤ 0.23dB/km |
| 케이블 차단 파장 | ≤ 1260nm |
| 영분산 파장 | 1300 ~ 1324nm |
| 영분산 기울기 | ≤ 0.092ps/(nm2.km) |
| PMD @ 1550nm | 0.1ps/km 이하1/2 |
| 색분산 @ 1285 ~ 1330nm @ 1271 ~ 1360nm @ 1550nm @ 1625nm |
≤3ps/(nm.km) ≤5.3ps/(nm.km) ≤18.0ps/(nm.km) ≤22ps/(nm.km) |
| 모드 필드 직경 @ 1310 nm | 8.8±0.4um |
| 코어/클래드 동심도 오류 | ≤ 0.5 음 |
| 클래딩 직경 | 125.0±0.7um |
| 클래딩 비원형성 | 5% 이하 |
| 1차 코팅 직경 | 242 ± 7 음 |
| 동심도 1차 코팅 / 코팅 | 10μm 이하 |
| 코팅 비원형 | 0.7% 이하 |
| 케이블 굽힘 손실로 인한 감쇠 1회전 1반경 10mm 10회전 1반경 15mm |
1550nm ≤Δ0.75dB/km 1625nm ≤Δ1.5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km |
이 Oriental Fiber 패치 코드에서 SC/APC 커넥터는 어떻게 구별됩니까?
APC(Angled Physical Contact) 광택제는 페럴 끝면의 각도가 8도인 것이 특징입니다. 이 설계는 역반사가 광섬유 클래딩에 흡수되도록 보장하여 표준 UPC 커넥터에 비해 우수한 반사 손실을 제공합니다. 이는 고화질 비디오 및 장거리 데이터 전송에 필수적입니다.
Oriental섬유 3mm 원형 케이블 SC/APC-SC/APC 패치 코드의 길이를 맞춤 설정할 수 있나요?
예. 10m, 30m, 50m, 75m, 100m와 같은 표준 길이를 제공하는 반면 Oriental섬유는 특정 건축 요구 사항이나 고유한 엔지니어링 프로젝트에 맞게 맞춤형 길이 옵션을 제공합니다.
이 케이블은 라이저 또는 수평 애플리케이션에 적합합니까?
전적으로. LSZH 재킷과 3mm 직경은 상업용 및 주거용 건물 내 백본, 수평 및 라이저 설치에 대한 안전 및 구조적 요구 사항을 충족하도록 특별히 설계되었습니다.
Oriental섬유는 대규모 엔지니어링 프로젝트를 어떻게 지원합니까?
우리 그룹의 4개 공장 시스템을 통해 완벽한 광섬유 네트워크 솔루션을 제공합니다. 여기에는 Oriental Fiber 3mm 원형 케이블 SC/APC-SC/APC 패치 코드뿐만 아니라 본격적인 배포에 필요한 주변 ODN 구성 요소 및 활성 장비도 포함됩니다.
