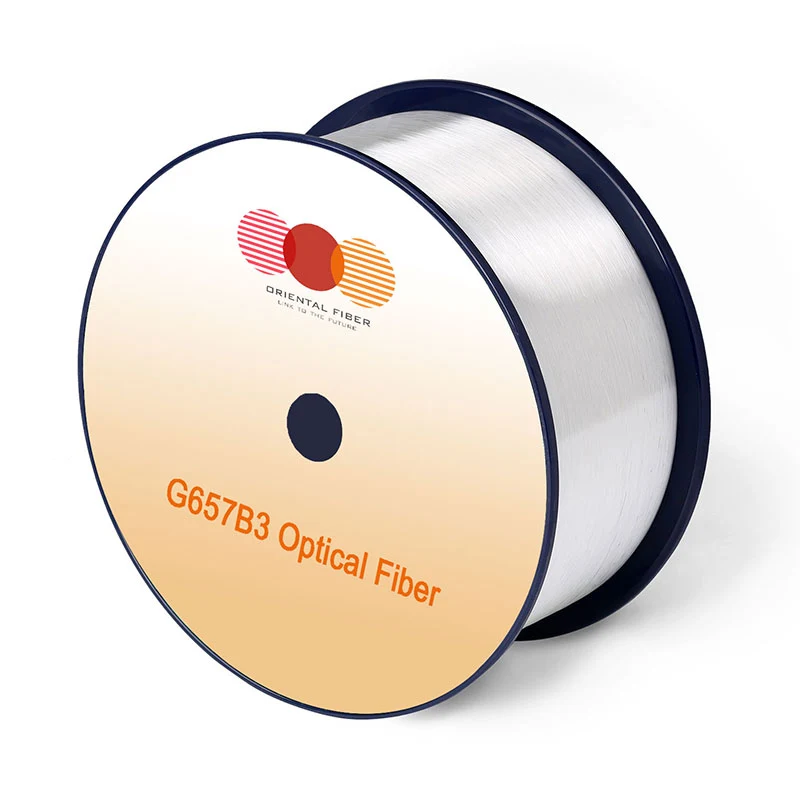

단일 모드 광섬유 G.657.B3

단일 모드 광섬유 G.657.B3는 섬유질에서 집 (FTTH), 엔터프라이즈 네트워크 및 소형 굽힘 반경에서 매우 낮은 굽힘 손실이 필요한 기타 애플리케이션 용으로 설계되었습니다.

문의 보내기

제품 설명

응용 프로그램

● 다양한 구조물의 섬유 패치 코드

● FTTH (Fiber-to-the-Home) 네트워크 용 고속 광학 경로

● 최소 굽힘 요구 사항이있는 케이블

● 작은 광학 구성 요소

제품 표준

광학 성능은 ITU-T G.657.B3 및 IEC 60793-2-50 B6.B3에서 권장하는 것보다 5mm의 낮은 굽힘 반경을 가진 굽힘 반경이 5mm로 더 좋습니다.

형질

● 최소 굽힘 반경은 5mm에 도달 할 수 있으며 모든 G.652.D 광학 섬유와 완전히 호환됩니다.

● 낮은 감쇠, O-E-S-C-L 대역의 작동 요구 사항 충족

● 낮은 굽힘 손실, 리본 케이블을 포함한 광학 케이블 설계에 적합합니다.

● 정확한 기하학적 매개 변수 및 대규모 MFD가 낮은 스 플라이 싱 손실 및 높은 스 플라이 싱 효율을 보장합니다.

● 높은 ND 가치, 최소 굽힘 반경에서 긴 서비스 수명을 충족

명세서

형질		정황	지정 값	단위
광학 형질
감쇠		1310nm	≤0.35	[DB/KM]
		1383nm (H2-aiding 이후)	≤0.35	[DB/KM]
		1550nm	≤0.21	[DB/KM]
		1625nm	≤0.23	[DB/KM]
감쇠 대 파장 맥스. α 차이		1285-1330NM, IN 1310nm에 대한 참조	≤0.03	[DB/KM]
감쇠 대 파장 맥스. α 차이		1525-1575NM, IN 1550nm에 대한 참조	≤0.02	[DB/KM]
영 분산 파장 (λ0)		-	1300-1324	[NM]
영 분산 경사 (S0)		-	≤0.092	[PS/(NM2 · km)]
PMD	최고 개별 섬유	-	≤0.1	[PS/√km]
	링크 설계 값 (m = 20, q = 0.01%)	-	≤0.06	[PS/√km]
	전형적인 값	-	0.04	[PS/√km]
케이블 컷 토 파장 (λcc)		-	≤1260	[NM]
방법 필드 직경 (MFD)		1310nm	8.2-9.0	[μm]
방법 필드 직경 (MFD)		1550nm	9.1-10.1	[μm]
굴절의 효과 그룹 지수 (ne ﬀ 찾고)		1310nm	1.468	-
굴절의 효과 그룹 지수 (ne ﬀ 찾고)		1550nm	1.469	-
가리키다 불연속		1310nm	≤0.05	[DB]
가리키다 불연속		1550nm	≤0.05	[DB]
기하학적 형질
클래딩 지름		-	125.0 ± 0.7	[μm]
클래딩 비 회로		-	≤0.7	[%]
코팅 지름		-	235-245	[μm]
코팅 폐쇄 동심 오류		-	≤12.0	[μm]
코팅 비 회로		-	≤6.0	[%]
핵심 폐쇄 동심 오류		-	≤0.5	[μm]
컬 (반경)		-	≥4	[중]
배달 길이		-	위로 25.2	[km/릴]
환경 특성		1310nm, 1550nm & 1625nm
온도 의존성 유도 감쇠		-60 +~ +85 ℃	≤0.05	[DB/KM]
온도 강성 사이클링 유도 감쇠		-10 ° C +85 ° C, 98% RH	≤0.05	[DB/KM]
워터 소크 의존성 유도 감쇠		30 일 동안 23 ° C	≤0.05	[DB/KM]
습기 열 의존성 유도 감쇠		85 ° C 및 85% Rh, for 30 일	≤0.05	[DB/KM]
마른 열 노화		85 ℃ ℃, 30 일 동안	≤0.05	[DB/KM]
기계적 사양
증거 시험		-	≥9.0	[N]
		-	≥1.0	[%]
		-	≥100	[KPSI]
매크로 벤드 유도 손실	1 맨드릴을 돌립니다 반경 10 mm	1550nm	≤0.03	[DB]
	1 반경 10mm의 맨드 릴을 돌립니다	1625nm	≤0.1	[DB]
	1 반경 7.5 mm의 맨드 릴을 돌립니다	1550nm	≤0.08	[DB]
	1 맨드릴을 돌립니다 7.5 mm 반경	1625nm	≤0.25	[DB]
	1 반경 5mm의 맨드 릴을 돌립니다	1550nm	≤0.15	[DB]
	1 반경 5mm의 맨드 릴을 돌립니다	1625nm	≤0.45	[DB]
코팅 스트립 힘		전형적인 평균 힘	1.5	[N]
코팅 스트립 힘		정점 힘	1.3-8.9	[N]
동적 피로 매개 변수 (ND)		-	≥20	-
