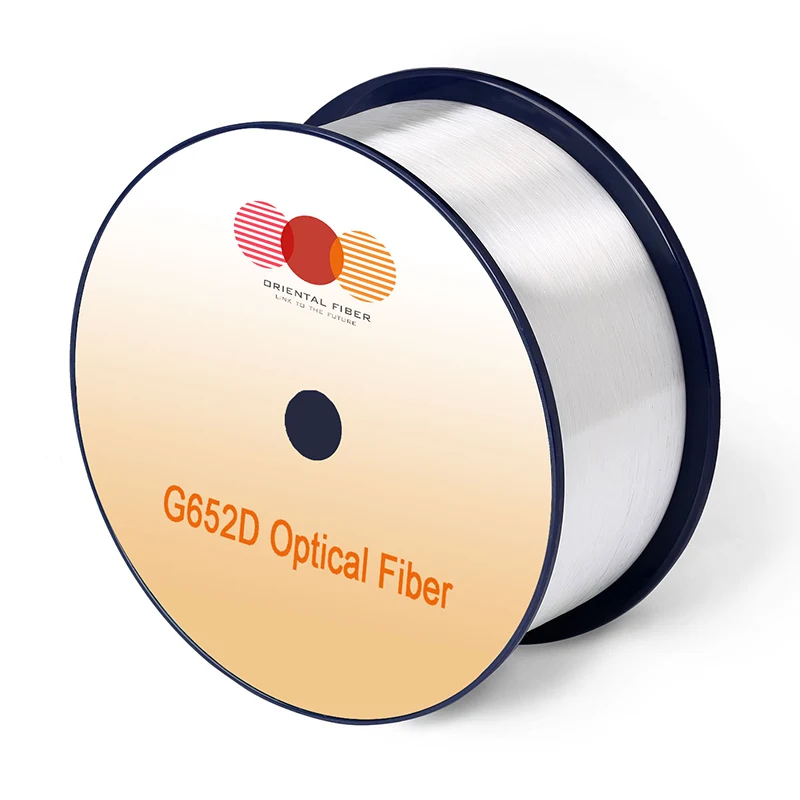

단일 모드 광섬유 G.652d

형질

정황

지정된 값

단위

광학적 특성

감쇠

1310nm

≤0.34

[DB/KM]

1383nm (H2-aiding 이후)

≤0.34

[DB/KM]

1550nm

≤0.20

[DB/KM]

1625nm

≤0.24

[DB/KM]

감쇠 대 파장

맥스. α 차이

1310NM과 관련하여 1285-1330NM

≤0.03

[DB/KM]

1550nm과 관련하여 1525-1575NM

≤0.02

[DB/KM]

분산 계수

1285-1340nm

-3.5 ~ 3.5

[PS/(NM · KM)]

1550nm

≤18

[PS/(NM · KM)]

1625nm

≤22

[PS/(NM · KM)]

제로 분산 파장 (λ0)

-

1300-1324

[NM]

제로 분산 경사 (S0)

-

≤0.092

[PS/(NM2 · km)]

전형적인 가치

-

0.086

[ps/(nm2 · km]

PMD

최대 개별 섬유

-

≤0.1

[PS/√km]

링크 설계 값 (m = 20, q = 0.01%)

-

≤0.06

[PS/√km]

전형적인 가치

-

0.04

[PS/√km]

케이블 컷 토 파장 (λCC)

-

≤1260

[NM]

모드 필드 직경 (MFD)

1310nm

8.7-9.5

[μm]

1550nm

9.8-10.8

[μm]

굴절의 효과 그룹 지수 (ne ff 찾고)

1310nm

1.466

-

1550nm

1.467

-

점 불연속성

1310nm

≤0.05

[DB]

1550nm

≤0.05

[DB]

기하학적 특성

클래딩 직경

-

125.0 ± 0.7

[μm]

클래딩 비 회로

-

≤1.0

[%]

코팅 직경

-

235-250

[μm]

코팅 폐쇄 동심 오류

-

≤12.0

[μm]

코팅 비 회로

-

≤6.0

[%]

코어 클래딩 동심 오류

-

≤0.6

[μm]

컬 (반경)

-

≥4

[중]

배송 길이

-

최대 50.4

[km/릴]

환경 특성

1310nm, 1550nm & 1625nm

온도 의존성 유도 감쇠

-60 +~ +85 ℃

≤0.05

[DB/KM]

온도 중심 사이클링 유도 감쇠

-10 ° C ~ +85 ° C, 98% RH

≤0.05

[DB/KM]

물 침지 의존성 유도 감쇠

30 일 동안 23 ° C

≤0.05

[DB/KM]

젖은 열 의존성 유도 감쇠

30 일 동안 85 ° C 및 85% RH

≤0.05

[DB/KM]

건조 열 노화

85 ℃, 30 일

≤0.05

[DB/KM]

기계적 사양

증명 테스트

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

매크로 벤드 유도 감쇠

100은 반경 30mm의 맨드 릴을 돌아옵니다

1625nm

≤0.05

[DB]

100은 반경 25mm의 맨드 릴을 돌아옵니다

1310nm 및 1550nm

≤0.05

[DB]

1 16 mm 반경의 맨드 릴을 돌립니다

1550nm

≤0.05

[DB]

코팅 스트립력

전형적인 평균 힘

1.5

[N]

피크 힘

1.3-8.9

[N]

동적 피로 매개 변수 (ND)

-

≥20

-
