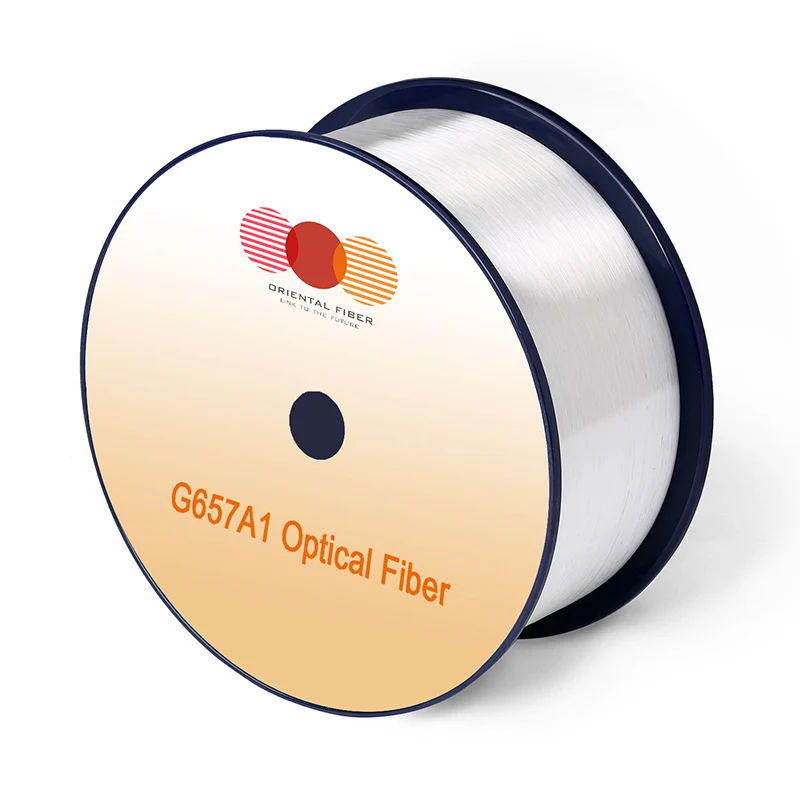

단일 모드 광섬유 G.657.A1

Oriental섬유의 단일 모드 광섬유 G.657.A1은 유연성, 안정적인 전송 및 쉬운 설치가 필요한 최신 광섬유 네트워크용으로 설계되었습니다. 신뢰할 수 있는 중국 제조업체이자 공급업체인 Oriental섬유는 굽힘 손실에 대한 강력한 저항성과 FTTx 및 실내 케이블링 시스템과 같은 밀집된 배포 환경에서 일관된 성능을 갖춘 O-E-S-C-L 대역(1260-1625nm) 응용 분야에 최적화된 G.657.A1 광섬유를 제공합니다.

문의 보내기

제품 설명

단일 모드 광섬유 G.657.A1은 작은 굽힘 반경 조건에서도 안정적인 광학 성능을 유지하도록 설계되었습니다. 기존 광섬유에 비해 매크로벤딩 손실을 크게 줄여 실내 케이블링, 액세스 네트워크 및 소형 광분배 시스템에 적합합니다.

실제 배포에서 이 광섬유는 스플라이스 클로저, 분배 상자 및 벽 장착 캐비닛과 같이 설치자가 제한된 공간에 직면하는 환경에서 자주 사용됩니다. 향상된 굽힘 허용 오차는 설치 감도를 낮추고 부적절한 취급으로 인한 성능 저하 위험을 낮추는 데 도움이 됩니다.

조달의 주요 이점

설치 위험 감소

단일 모드 광섬유 G.657.A1의 최적화된 굽힘 성능을 통해 설치자는 과도한 신호 손실 없이 더 좁은 굽힘 반경으로 작업할 수 있습니다. 이는 공간이 제한된 FTTx 프로젝트 및 실내 라우팅 시나리오에서 특히 유용합니다.

광대역 호환성

전체 O-E-S-C-L 대역(1260~1625nm)을 지원하므로 현재 및 미래의 네트워크 업그레이드에 적합합니다. 이는 L-밴드 애플리케이션 및 장거리 전송 요구 사항과의 호환성을 보장합니다.

총 프로젝트 비용 절감

굽힘 관련 손실을 최소화하고 설치 중 재작업을 줄임으로써 이 광섬유는 전체 배포 비용을 낮추는 데 도움이 됩니다. 또한 케이블 보관 및 설치 중에 엄격한 취급 조건이 필요하지 않습니다.

안정적인 접합 성능

정확한 기하학적 매개변수는 대규모 네트워크 구축 프로젝트에 중요한 섬유 접합 중 낮은 접합 손실과 높은 효율성을 보장합니다.

일반적인 응용 분야

FTTx 액세스 네트워크

단일 모드 광섬유 G.657.A1은 단단한 굴곡과 조밀한 라우팅이 일반적인 광섬유-가정 및 광섬유-건물 배포에 널리 사용됩니다.

실내 고속 광케이블링

컴팩트한 케이블 관리가 필요한 건물, 데이터센터, 사무실 환경 내부의 고속 데이터 전송에 적합합니다.

특수 짧은 피치 케이블

복잡한 라우팅 시스템에 사용되는 리본 케이블 및 마이크로 케이블을 포함하여 엄격한 굽힘 반경 요구 사항이 있는 케이블에 이상적입니다.

고성능 광 네트워크

낮은 PMD로 장거리 및 높은 비트 전송률 전송을 지원하여 백본 및 액세스 네트워크 계층에서 안정적인 성능을 보장합니다.

명세서

형질		정황	지정된 값	단위
광학적 특성
감쇠		1310nm	≤0.35	[dB/km]
		1383nm(H2-노화 후)	≤0.35	[dB/km]
		1460nm	≤0.25	[dB/km]
		1550nm	≤0.21	[dB/km]
		1625nm	≤0.23	[dB/km]
감쇠 대 파장 최대. α 차이		1285~1330nm(1310nm 참조)	≤0.03	[dB/km]
감쇠 대 파장 최대. α 차이		1525~1575nm(1550nm 참조)	≤0.02	[디비/km]
분산 계수ﬃ		1285-1340nm	-3.5~3.5	[ps/(nm·km)]
		1550nm	18 이하	[ps/(nm·km)]
		1625nm	≤22	[ps/(nm·km)]
영분산 파장(λ0)		--	1300-1324	[nm]
영분산기울기(S0)		--	≤0.092	[ps/(nm2·km)]
일반적인 값		--	0.086	[ps/(nm2·km)]
PMD	최대 개별 섬유	--	≤0.1	[ps/√km]
	링크 설계 값(M=20，Q=0.01%) (M=20，Q=0.01%)	--	≤0.06	[ps/√km]
	일반적인 값	--	0.04	[ps/√km]
케이블 Cutoﬀ 파장(Λcc)		--	≤1260	[nm]
모드 필드 직경(MFD)		1310nm	8.4-9.2	[μm]
모드 필드 직경(MFD)		1550nm	9.3-10.3	[μm]
유효군굴절지수(Neﬀ )		1310nm	1.466	--
유효군굴절지수(Neﬀ )		1550nm	1.467	--
점 불연속성		1310nm	≤0.05	[DB]
점 불연속성		1550nm	≤0.05	[DB]
기하학적 특성
클래딩 직경		--	125.0±0.7	[μm]
클래딩 비원형성		--	≤0.7	[%]
코팅 직경		--	235-245	[μm]
코팅 클래딩 동심도 오류		--	≤12.0	[μm]
코팅 비원형성		--	≤6.0	[%]
코어 클래딩 동심도 오류		--	≤0.5	[μm]
컬(반경)		--	≥4	[중]
배송 기간		--	최대 50.4	[km/릴]
환경적 특성		1310nm, 1550nm 및 1625nm
온도 의존성 감쇠		-60℃ ~ +85℃	≤0.05	[디비/km]
온도-습도 순환으로 인한 감쇠		-10°C ~ +85°C, 98% RH	≤0.05	[디비/km]
물 담그기 의존성으로 인한 감쇠		23°C, 30일 동안	≤0.05	[디비/km]
습열 의존성으로 인한 감쇠		85°C 및 85% RH, 30일 동안	≤0.05	[디비/km]
건열 노화		85℃, 30일 동안	≤0.05	[디비/km]
기계 사양
증명 테스트		--	≥9.0	[N]
		--	≥1.0	[%]
		--	≥100	[kpsi]
		--	--	--
매크로 벤드 유도 손실	10은 반경 15mm의 맨드릴 주위를 회전합니다.	1550nm	≤0.25	[DB]
	반경 15mm의 굴대 주위에 10회전	1625nm	≤1.0	[DB]
	1 반경 10mm의 굴대를 돌립니다.	1550nm	≤0.75	[DB]
	1 반경 10mm의 굴대를 돌립니다.	1625nm	≤1.5	[DB]
코팅 스트립 힘		전형적인 평균 힘	1.5	[N]
코팅 스트립 힘		최대 힘	1.3-8.9	[N]
동적 피로 매개변수(nd)		--	≥20	--
