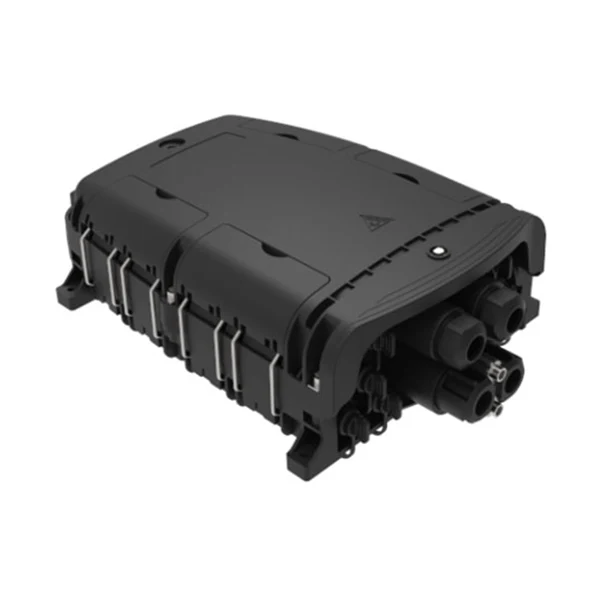

방수 미리 연결된 광섬유 케이블 배포 상자

방수 사전 연결된 광섬유 케이블 분배 박스의 특성은 고급 구조 설계, 쉬운 작동 및 합리적인 배선입니다. 사용 된 재료는 PP이며 수분 방지, 방수, 방진 방지 및 노화 방지 및 보호 수준은 IP68에 도달 할 수 있습니다.

문의 보내기

제품 설명

형질

● 고급 구조 설계, 쉬운 작동 및 합리적인 라우팅.

● 재료 : pp.

● 수분 증명, 방수, 방진 방지, 노화 방지.

● 보호 레벨이 IP68까지.

● 1 개의 타원형 광학 케이블 입력, 2 개의 분기 광 케이블 항목 및 8 개의 사전 연결 어댑터.

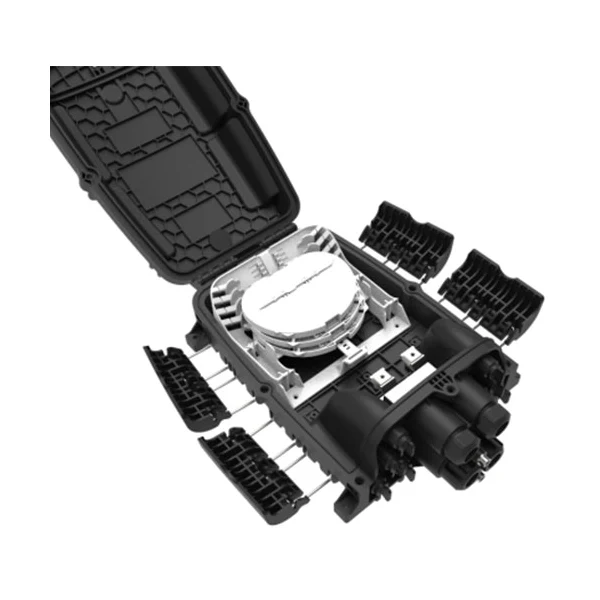

● 다양한 유형의 스플 라이스 트레이를 사용할 수 있습니다.

● 설치 방법 : 극 장착, 공중 장착, 벽 장착.

설명

가장 고급 FTTX 네트워크 배포 노드 장비로 방수 사전 연결된 광섬유 케이블 배전 박스는 FTTX 네트워크의 빠르고 신뢰할 수있는 연결, 우수한 보호 및 관리를 제공합니다.

표준 준수

이 제품은 표준에 따라 다음과 같이 설계, 제조 및 테스트됩니다.

그 T G.652	단일 모드 광학의 특성 섬유
IEC 60794-1-1	광섬유 케이블-파트 1-1 : 제네릭 사양
IEC 60794-1-2	광섬유 케이블-파트 1-2 : 제네릭 사양-기본 광학 케이블 테스트 절차

명세서

모델: XB-8QX	명세서	주목

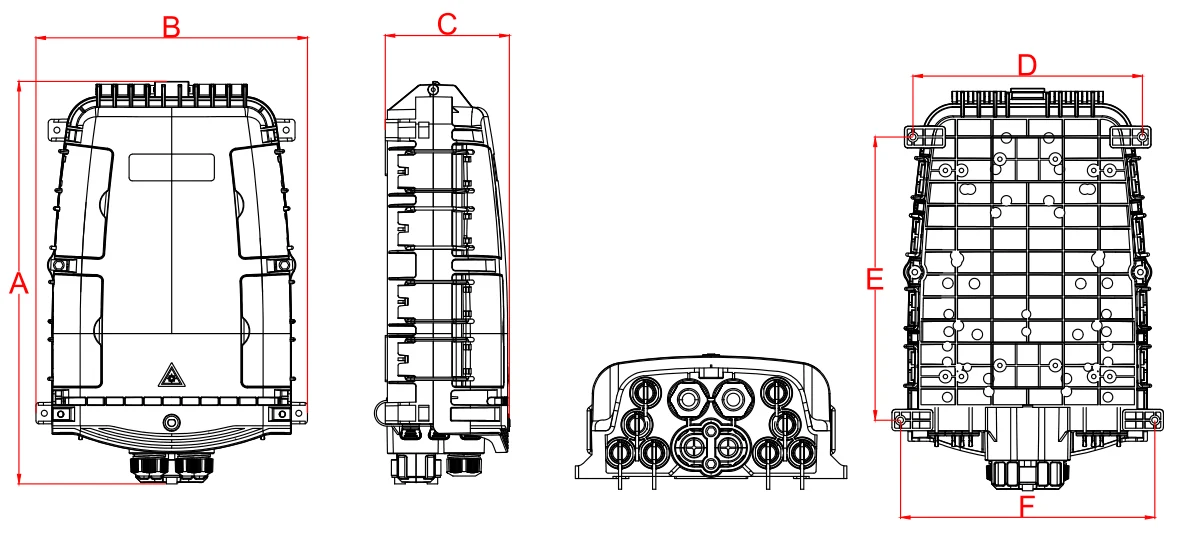

외부 치수 (mm)	378255116 (ABC)
설치 구멍 위치 (MM)	215266239 (def)
색상	검은색	사용자 정의 가능
크기 광학 케이블 구멍의 양	1 타원형 광 케이블 입력, 2 분기 광학 케이블 항목 및 8 개의 사전 연결 어댑터
퓨전 용량 (최대)	48	트레이 A, 12x4 = 48, 2 층 열 발사성 스플 라이스 보호 슬리브.
	96	트레이 C, 12x8 = 96, 1 층 열 발사성 스플 라이스 보호 슬리브.
	96	트레이 D, 트레이 E, 24x4 = 96, 2 층 열 발사성 스플 라이스 보호 슬리브.
	128	트레이 f, 16x8 = 128, 1 층 열 발사성 스플 라이스 보호 슬리브.
	136	max = 1e+7f = 24+7*16 = 136
마이크로 PLC 스플리터	1x2	스플리터 크기 : 60x7x4mm. A 형 및 유형 E에 설치할 수 있습니다 스 플라이 싱 트레이, 스 플라이 싱 트레이 당 1 PC.
	1x4
	1x8
	1*16	스플리터 크기 : 60x12x4mm. 유형 A-1에 설치하고 E-1 형에 설치할 수 있습니다 스 플라이 싱 트레이, 스 플라이 싱 트레이 당 1 PC.
섬유 자르지 않은 케이블 직경 통과하다 포트 (MM)를 통해	φ18	* 참고 : 유형과 직경을 제공하십시오 구매시 광학 케이블, 적절한 밀봉 플러그와 일치합니다. 밀봉 성능을 보장합니다.
섬유 분기 케이블 포트 (MM)의 케이블 치수	φ18
IP 보호 수준	IP68
가연성	HB (기존)	다음에 따라 사용자 정의 할 수 있습니다 요구 사항
중립적 소금 스프레이 테스트 (NSS)	48 h	다음에 따라 사용자 정의 할 수 있습니다 요구 사항
