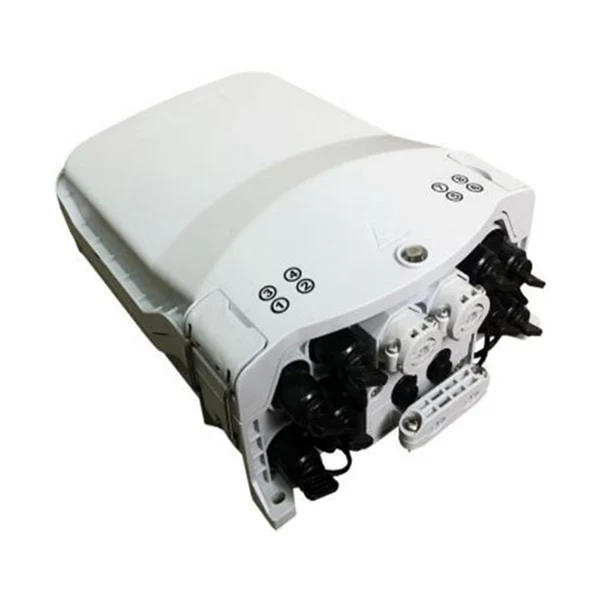

IP65 사전 연결된 광섬유 케이블 배포 상자

이 IP65 사전 연결된 광섬유 케이블 분배 상자는 PP 또는 PC+ABS로 만들어졌으며, 이는 수분 방지, 방수, 방진 방지 및 노화 방지 및 보호 수준이 최대 IP65입니다. 1 개의 타원 케이블 입구, 2 개의 분기 케이블 입구 및 8 개의 사전 연결 어댑터가 있습니다. 우리는 선택할 수있는 다양한 유형의 스플 라이스 트레이가 있습니다.

문의 보내기

제품 설명

형질

● 고급 구조 설계, 쉬운 작동 및 합리적인 라우팅.

● 재료 : PP 또는 PC+ABS.

● 수분 증명, 방수, 방진 방지, 노화 방지.

● 보호 레벨이 IP65까지.

● 1 개의 타원형 광학 케이블 입력, 2 개의 분기 광 케이블 항목 및 8 개의 사전 연결 어댑터.

● 다양한 유형의 스플 라이스 트레이를 사용할 수 있습니다.

● 설치 방법 : 극 장착, 공중 장착, 벽 장착.

● 드롭 케이블 스토리지 트레이가 장착되어 50 미터 5mm 라운드 케이블의 저장을 충족 할 수 있습니다.

설명

가장 고급 FTTX 네트워크 배포 노드 장비로 사전 연결된 광학 분배 상자는 FTTX 네트워크의 빠르고 신뢰할 수있는 연결, 우수한 보호 및 관리를 제공합니다.

표준 준수

IP65 사전 연결된 광섬유 케이블 분배 상자는 다음과 같이 표준에 따라 설계, 제조 및 테스트되었습니다.

그 T G.652	단일 모드 광학의 특성 섬유
IEC 60794-1-1	광섬유 케이블-파트 1-1 : GE네릭 사양-세대
IEC 60794-1-2	광섬유 케이블-파트 1-2 : 제네릭 사양-기본 광학 케이블 테스트 절차

명세서

모델 : XB-8SX	명세서	주목
주택의 자료	PC+ABS
내부 구성 요소의 자료	PC+ABS/ABS
금속 액세서리의 재료	고품질 스테인레스 스틸

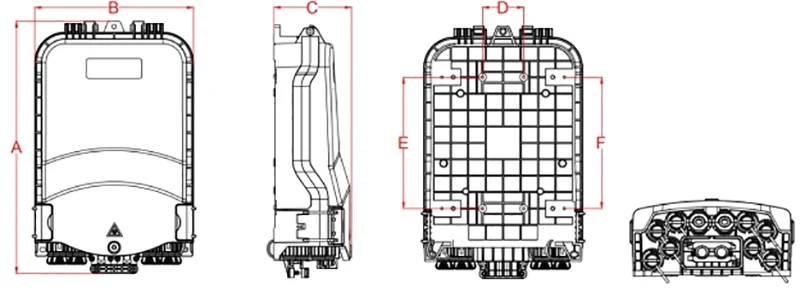

외부 치수 (MM)	319.320097.5 (ABC)
설치 구멍 위치 (MM)	52166166 (dxexf)
색상	Pantone 428C	사용자 정의 가능
광학 케이블 구멍의 크기 및 양	1 타원형 광 케이블 입력, 2 분기 광학 케이블 항목 및 8 개의 사전 연결 어댑터
퓨전 용량 (최대)	48	트레이 A, 12x4 = 48, 2 층 열 발사성 스플 라이스 보호 슬리브.
	64	트레이 B, 8x8 = 64, 1 층 열 발사성 스플 라이스 보호 슬리브.
	96	트레이 C, 8x12 = 96, 1 층 열 발사성 스플 라이스 보호 슬리브.
	96	트레이 D, 트레이 E, 24x4 = 96, 2 층 열 발사성 스플 라이스 보호 슬리브.
	108	최대 : 1C+4D = 108
마이크로 PLC 스플리터	1x2	스플리터 크기 ： 60x7x4mm. A 형 및 유형 E에 설치할 수 있습니다 스 플라이 싱 트레이, 스 플라이 싱 트레이 당 1 PC.
	1x4
	1x8
	1*16	스플리터 크기 ： 60x12x4mm. 유형 A-1에 설치하고 E-1 형에 설치할 수 있습니다 스 플라이 싱 트레이, 스 플라이 싱 트레이 당 1 PC.
자르지 않은 섬유 케이블 직경 포트 (MM)를 통과	φ8 ~ φ18
분기 케이블의 섬유 케이블 치수 포트 (MM)	φ16
IP 보호 수준	IP65
가연성	HB (기존)	다음에 따라 사용자 정의 할 수 있습니다 요구 사항
중성 소금 스프레이 테스트 (NSS)	48 h	다음에 따라 사용자 정의 할 수 있습니다 요구 사항
