연선 튜브 광섬유 복합 오버헤드 접지선

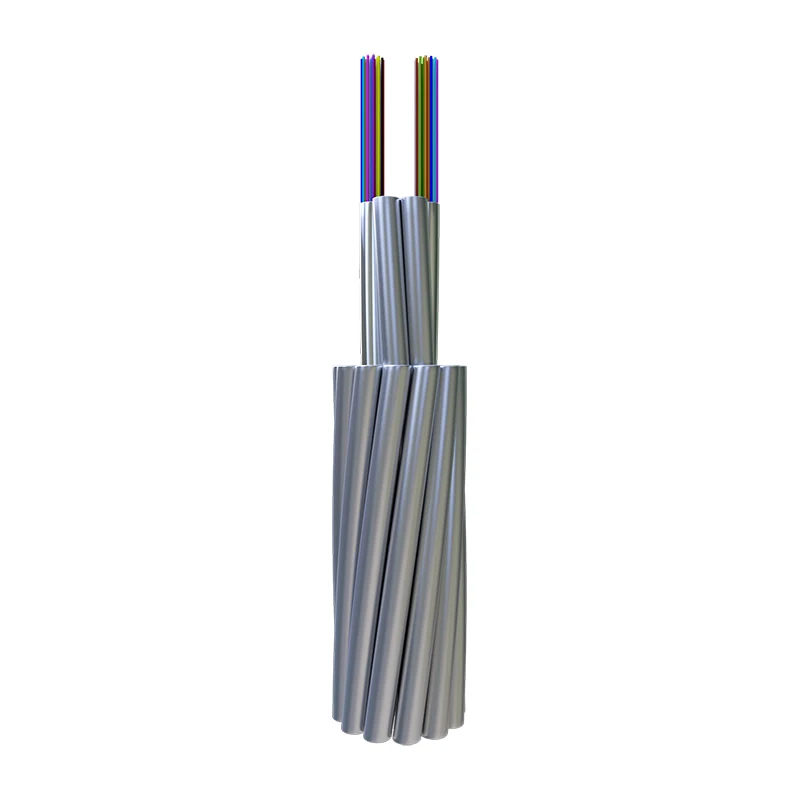

Orientalfiber Stranded-tube Optical Fibre Composite Overhead Ground Wire (OPGW) is a multifunctional overhead hybrid cable from Orientalfiber, a reliable China manufacturer and supplier. This OPGW integrates optical fibers within a stranded-tube structure, serving both as an overhead ground wire and a high-capacity optical communication medium. It is engineered to ensure stable data transmission, strong mechanical performance, and long-term durability in overhead deployment environments. The product is suitable for power grids, railways, and other infrastructure projects where combined lightning protection and communication reliability are essential.

문의 보내기

제품 설명

현대 전력망 구축에서는 동시 고전압 전송과 고속 데이터 백홀에 대한 수요가 그 어느 때보다 높아졌습니다.Orientalfiber특화된 서비스를 제공합니다연선 튜브 광섬유 복합 가공 접지선(OPGW), 기존 쉴드 와이어를 대체하도록 설계된 정교한 하이브리드 케이블입니다. 연선 금속 구조 내에 광섬유를 통합함으로써 당사의 OPGW는 이중 기능 솔루션을 제공합니다. 즉, 통신 및 그리드 자동화의 백본 역할을 하면서 고전압 라인에 대한 안정적인 낙뢰 보호를 제공합니다.

제품 정의: 이중 역할 인프라

The 연선 튜브 광섬유 복합 오버헤드 접지선데이터 전송을 위한 광섬유를 내장하면서 기존 접지선(낙뢰 및 단락 전류로부터 전송선을 보호)의 기능을 수행하는 가공 케이블입니다. 이 연선 설계는 더 많은 섬유 수와 더 큰 내구성을 허용하므로 전력 유틸리티 부문의 백본 네트워크 구축에 선호되는 선택입니다.

조달 및 엔지니어링을 위한 전략적 가치

Choosing Orientalfiber공급 파트너는 귀하의 인프라가 2026년 에너지 환경의 엄격한 요구 사항을 충족하도록 보장합니다. 주요 조달 이점은 다음과 같습니다.

높은 섬유 밀도:당사의 연선 튜브 설계는 중앙 튜브 버전보다 훨씬 더 많은 광섬유를 수용하여 5G 및 스마트 그리드 IoT를 위한 미래 보장형 네트워크 확장을 지원합니다.
최적화된 단락 용량:내부 광섬유의 무결성을 손상시키지 않고 높은 결함 전류를 처리하도록 설계되었습니다.
수명주기 비용 절감:전송선 자체와 일치하는 서비스 수명으로,연선 튜브 광섬유 복합 오버헤드 접지선빈번한 유지 관리 또는 업그레이드의 필요성이 줄어듭니다.
글로벌 물류 및 규모:연간 생산량이 2,000만 달러에 달하는 당사는 500KV 및 750KV 국가 수준 인프라 프로젝트를 지원하는 데 필요한 제조 규모를 제공합니다.

기술적 특성 및 성능상의 이점

The OrientalfiberOPGW는 가장 불안정한 실외 환경에서도 잘 작동할 수 있도록 정밀하게 제조되었습니다.

기계적 안정성:정밀한 공정 제어를 통해 강한 바람, 얼음 하중 또는 높은 인장력 설치 힘에서도 섬유가 응력 없이 유지됩니다.
열 보호:연선 튜브는 전력선 단락 시 발생하는 극심한 열로부터 섬유를 보호하는 특수 화합물로 채워져 있습니다.
부식 저항:ACS(알루미늄 피복 강철) 및 알루미늄 합금 와이어를 활용한 이 케이블은 해안 또는 산업 지역의 환경 악화에 대한 저항력이 뛰어납니다.
대직경 옵션:새로운 고전압 전송 시스템(110KV~750KV)의 기계적 요구 사항을 충족하도록 특별히 설계되었습니다.

세부 사양 및 설계 매개변수

기술적인 구성은연선 튜브 광섬유 복합 오버헤드 접지선프로젝트의 특정 범위 및 전기 요구 사항에 따라 맞춤화할 수 있습니다.

특징	표준사양	운영상 이점
전압등급	110KV, 220KV, 500KV, 750KV	지역 및 국가 전력망에 다용도로 사용할 수 있습니다.
섬유 수	최대 144개의 파이버(요청 시 그 이상)	대규모 데이터 처리량을 지원합니다.
재료 구성	ACS(알루미늄 클래드강) + AA(알루미늄 합금)	높은 강도 대 중량 비율.
표준 준수	IEEE 1138, IEC 60794-4	글로벌 상호 운용성과 안전성을 보장합니다.

핵심 애플리케이션: 스마트 그리드 강화

The 연선 튜브 광섬유 복합 오버헤드 접지선 from Orientalfiber여러 주요 부문에서 중요한 구성 요소입니다.

고전압 전송:새로 건설된 220KV 및 500KV 라인의 기본 접지선으로 낙뢰 차폐 및 접지 기능을 제공합니다.
전력 유틸리티 통신:변전소 실시간 모니터링, 원격 계측, 보호 계전.
광대역 백홀:시골 또는 장거리 데이터 전송을 위해 통신 사업자에게 초과 광섬유 용량을 임대합니다.
스마트 그리드 관리:자동화된 결함 감지 및 그리드 자가 치유에 필요한 짧은 지연 시간의 통신을 촉진합니다.

형질

● 정밀한 공정 제어로 우수한 기계적 성능과 온도 성능을 보장합니다.

● 더 큰 직경과 더 많은 광섬유

● 안정적인 구조와 높은 신뢰성

● 높은 인장강도와 큰 단시간 전류용량

광섬유 특성

	Attenuation				대역폭		양극화 모드 분산
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	개인 섬유	디자인 링크값(M=20, Q=0.01%)
G652D	—	—	0.35dB/km 이하	0.21dB/km 이하	—	—	≤0.20ps/ 킬로미터	≤0.1ps/ 킬로미터
G655	—	—	—	0.22dB/km 이하	—	—	≤0.20ps/ 킬로미터	≤0.1ps/ 킬로미터
50/125μm	≤3.0dB/km	1.0dB/km 이하	—	—	≥600MHz.km	≥1200MHz.km	—	—
62.5/125μm	≤3.5dB/km	1.0dB/km 이하	—	—	≥200MHz.km	≥600MHz.km	—	—

구성 및 성능

	분류	재료	값
건설	광섬유	G652D/G655 등	2 - 144
	Protection Tube	스테인레스 스틸 튜브	1.5 - 6mm
	Stranded Line	AS선/AA선/AlRod	1.5 - 6mm
	최대. 지름		30mm
	최대. 단면		500mm²
특성	DL/T 표준에 따르면 832, IEC60794-4-10, IEEE1138
	최대. 인장 강도(RTS )(kN)		700
	최대. 파쇄강도(N/100mm)		3000
	최대. 단전류 용량(40℃~200℃)(kA2s)		2000
	최소 굽힘 반경(동적)		20D
	최소 굽힘 반경(정적)		15D
환경 성능	설치(℃)		-10 ~ +50
	운송 및 운영(℃)		-40 ~ +65

참고: D는 케이블 직경입니다.

특정 유형 및 기술 데이터

No.	기술 데이터
No.	제품 유형	구조 유형	Max. Fibre Count	AS Wire 단면 (mm2)	지름 （mm）	케이블 무게 (kg/km)	인장강도 평가 （kN）	20℃DC 저항 (Ω/km)	단시간 전류 용량 (40-200℃kA2.s)
1	OPGW-48B1.3-90-[112;45]	1/2.6/20AS＋4/2.5/20AS＋ 11/2.8/20AS, 광학 유닛 2/2.5	48	≈90	13.2	≤641	≥112	≤0.98	≥45
2	OPGW-48B1.3-90-[57;67]	1/2.6/40AS＋4/2.5/40AS＋ 11/2.8/40AS, 광학 유닛 2/2.5	48	≈90	13.2	≤457	≥57	≤0.52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2.6/20AS＋5/2.5/20AS＋ 11/2.8/20AS, 광학 유닛 1/2.5	24	≈100	13.2	≤674	≥118	≤0.93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2.6/40AS＋5/2.5/40AS＋ 11/2.8/40AS, 광학 유닛 1/2.5	24	≈100	13.2	≤479	≥60	≤0.49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2.6/20AS＋5/2.5/20AS＋ 10/3.2/20AS, 광학 유닛 1/2.5	24	≈110	14	≤760	≥133	≤0.83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2.8/20AS＋5/2.7/20AS＋ 11/3.05/20AS, 광학 유닛 1/2.6	24	≈110	14.3	≤791	≥140	≤0.80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2.9/20AS＋5/2.8/20AS＋ 12/2.8/AA, 광학 장치 1/2.7	24	≈37 ≒74(AA)	14.1	≤473	≥67	≤0.40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS＋5/2.9/20AS＋ 12/2.9/20AS, 광학 유닛 1/2.8	36	≈120	14.6	≤820	≥145	≤0.77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS＋5/2.9/30AS＋ 12/2.9/30AS, 광학 유닛 1/2.8	36	≈120	14.6	≤700	≥95	≤0.55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS＋5/2.9/40AS＋ 12/2.9/40AS, 광학 유닛 1/2.8	36	≈120	14.6	≤582	≥74	≤0.42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS＋4/3.0/20AS＋ 12/3.0/20AS, 광학 장치 2/2.9	72	≈120	15.2	≤832	≥147	≤0.76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS＋4/3.0/30AS＋ 12/3.0/30AS, 광학 유닛 2/2.9	72	≈120	15.2	≤711	≥96	≤0.53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS＋4/3.0/40AS＋ 12/3.0/40AS, 광학 장치 2/2.9	72	≈120	15.2	≤591	≥74	≤0.40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3.2/20AS＋5/3.0/20AS＋ 12/3.0/20AS, 광학 장치 1/2.9	36	≈130	15.2	≤879	≥155	≤0.72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS＋5/3.0/30AS＋ 12/3.0/30AS, 광학 유닛 1/2.9	36	≈130	15.2	≤751	≥102	≤0.50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS＋5/3.0/40AS＋ 12/3.0/40AS, 광학 유닛 1/2.9	36	≈130	15.2	≤624	≥79	≤0.40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/20AS, 광학 유닛 1/3.1	36	≈140	16.1	≤995	≥175	≤0.65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3.3/30AS＋5/3.2/30AS＋ 12/3.2/30AS, 광학 유닛 1/3.1	36	≈140	16.1	≤850	≥115	≤0.45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/AA, 광학 장치 1/3.1	36	≈49 ≒96(AA)	16.1	≤611	≥86	≤0.31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3.4/20AS＋5/3.3/20AS＋ 12/3.3/20AS, 광학 유닛 1/3.2	48	≈150	16.6	≤1055	≥182	≤0.60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS＋5/3.3/30AS＋ 12/3.3/30AS, 광학 유닛 1/3.2	48	≈150	16.6	≤901	≥122	≤0.42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS+5/3.3/40AS+ 12/3.3/40AS, 광학 유닛 1/3.2	48	≈150	16.6	≤747	≥95	≤0.33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3.4/20AS＋4/3.3/20AS＋ 12/3.3/20AS, 광학 장치 2/3.2	72	≈150	16.6	≤998	≥172	≤0.64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS＋4/3.3/30AS＋ 12/3.3/30AS, 광학 유닛 2/3.2	72	≈150	16.6	≤853	≥116	≤0.45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3.6/20AS＋5/3.5/20AS＋ 12/3.5/20AS, 광학 유닛 1/3.4	48	≈170	17.6	≤1190	≥198	≤0.54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3.8/20AS＋4/3.6/20AS＋ 12/3.6/20AS, 광학 유닛 2/3.5	72	≈170	18.2	≤1187	≥199	≤0.54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3.8/14AS＋5/3.6/14AS＋ 12/3.6/14AS, 광학 장치 1/3.5	48	≈180	18.2	≤1372	≥252	≤0.72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3.8/20AS＋5/3.6/20AS＋ 12/3.6/20AS, 광학 유닛 1/3.5	48	≈180	18.2	≤1255	≥211	≤0.50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3.8/30AS＋5/3.6/30AS＋ 12/3.6/30AS, 광학 유닛 1/3.5	48	≈180	18.2	≤1071	≥147	≤0.35	≥234
30	OPGW-48B1.3-180-[113,262]	1/3.8/40AS＋5/3.6/40AS＋ 12/3.6/40AS, 광학 유닛 1/3.5	48	≈180	18.2	≤888	≥113	≤0.28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2.7/20AS＋4/2.5/20AS＋ 12/2.5/20AS+13/3.8/20AS, 광학 유닛 1/3.5	48	≈235	20.3	≤1594	≥268	≤0.38	≥243.4

기계 및 환경 테스트 특성

Item	테스트 방법	요구사항
긴장	IEC 60794-1-2-E1 로드: 케이블 구조에 따라 샘플 길이: 10m 이상, 연결된 길이 100m 이상 기간 시간: 1분	40%RTS 추가 섬유 변형 없음(0.01%), 추가 없음 감쇠(0.03dB). 60%RTS 섬유 변형 ≤0.25%, 추가 감쇠 ≤0.05dB (아니요 테스트 후 추가 감쇠).
Crush	IEC 60794-1-2-E3 로드: 위의 표에 따르면 세 가지 점 기간 시간: 10분	추가 1550nm ≤0.05dB/섬유에서의 감쇠; 요소에 손상이 없음
물 침투	IEC 60794-1-2-F5B 시간 : 1시간 샘플 길이: 0.5m 물 높이 : 1m	아니요 누수.
온도 사이클링	IEC 60794-1-2-F1 샘플 길이: 500m 이상 온도 범위: -40℃to +65℃ 주기: 2 온도 사이클링 테스트 체류 시간: 12h	는 감쇠 계수의 변화는 다음보다 작아야 합니다. 1550nm에서 0.1dB/km.
