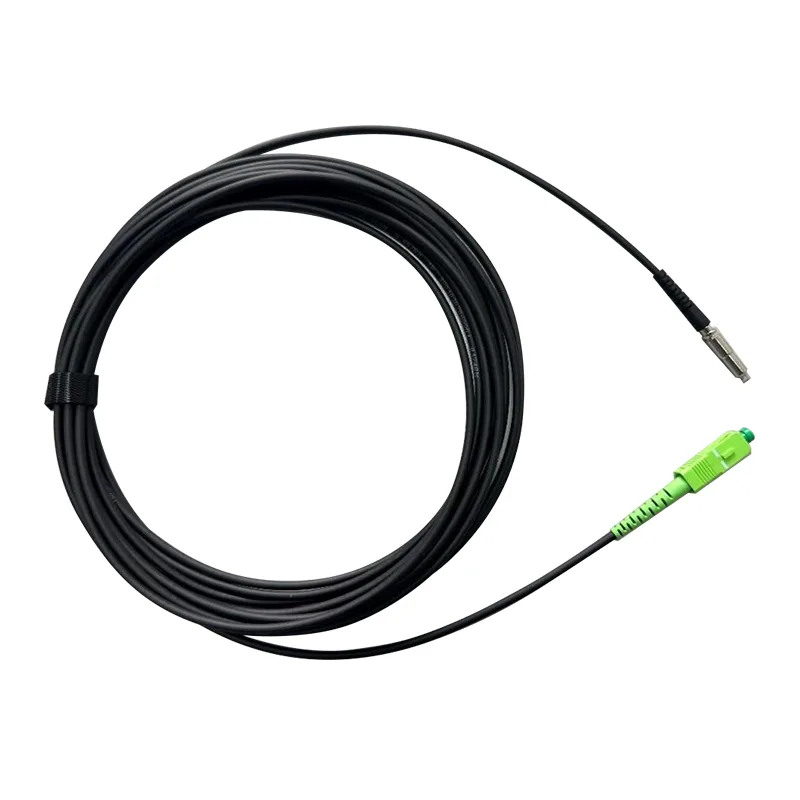

미니 SC/APC 패치 코드

The Orientalfiber Mini SC/APC Patch Cord is a professional optical patch solution from our China-based factory, designed for high-performance network connectivity. This patch cord is suitable for FTTX, FTTH, Ethernet, and CATV applications, offering reliable signal distribution and simple installation. As a leading Orientalfiber supplier, we ensure our Mini SC/APC Patch Cord meets industry standards and supports fast deployment for both commercial and residential networks.

문의 보내기

제품 설명

미니 SC/APC 패치 코드는 소형 SC/APC 커넥터가 있는 광섬유 연결 케이블입니다. 낮은 삽입 손실과 높은 반사 손실을 제공하도록 설계되어 광범위한 광 네트워크에서 신호 무결성을 보장합니다. 당사 제품은 최신 FTTX/FTTH 시스템 및 수동 광 네트워크(PON)의 요구 사항을 충족하기 위해 엄격한 품질 관리하에 제조되었습니다.

주요 애플리케이션

FTTX / FTTH 시스템

이더넷 네트워크

CATV 링크

광신호 분배

수동 광 네트워크(PON)

기술적 특징

낮은 삽입 손실, 높은 반사 손실

높은 반복성 및 교환성

삽입, 반사 손실, 끝면 및 간섭에 대해 100% 테스트됨

강한 기계적 내구성

Telcordia GR-326-Core 표준 준수

벽 관통 배선을 위한 빠르고 쉬운 설치

조밀한 케이블링 환경에서도 안정적인 성능 유지

기술 사양:

건축	단위	설명
섬유 개수		단순
파장	nm	1310/1550
삽입 손실	데시벨	≤0.30
반사 손실	데시벨	≥60(APC)
케이블 자켓 색상		검정색 또는 맞춤형
케이블 외경	mm	Φ3.0±0.1
파이버 모드		단일 모드: G657 B3
케이블 자켓 재질		TPU,UVessin.
케이블 무게	kg/km	8.5(약)
내용 인쇄		맞춤형
길이	m	80 또는 사용자 정의 가능 (공차: ±0.5m)

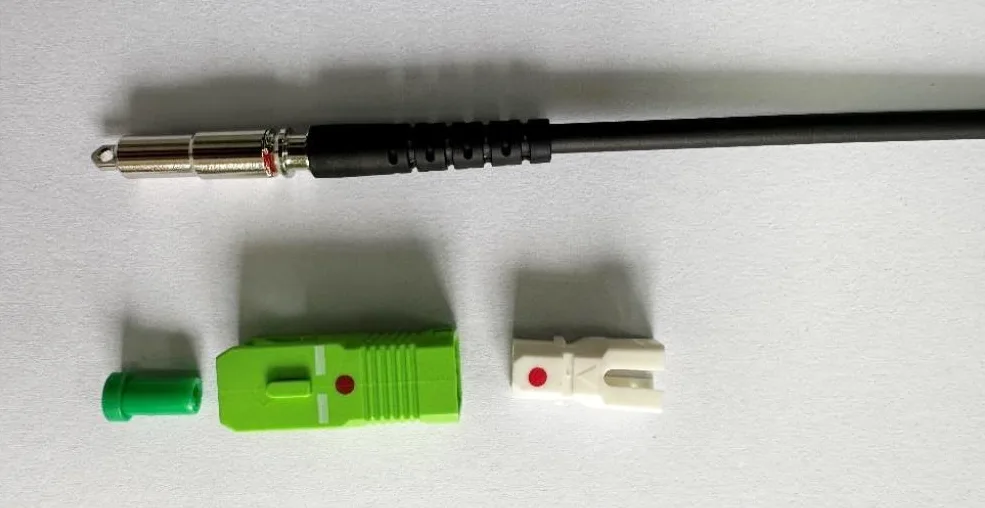

커넥터 유형		입력:	미니 SC/APC 커넥터
		산출:	SC/APC 커넥터
작동 온도	℃	-20°C ~ +60°C
보관 온도	℃	-40℃ ~ +85℃

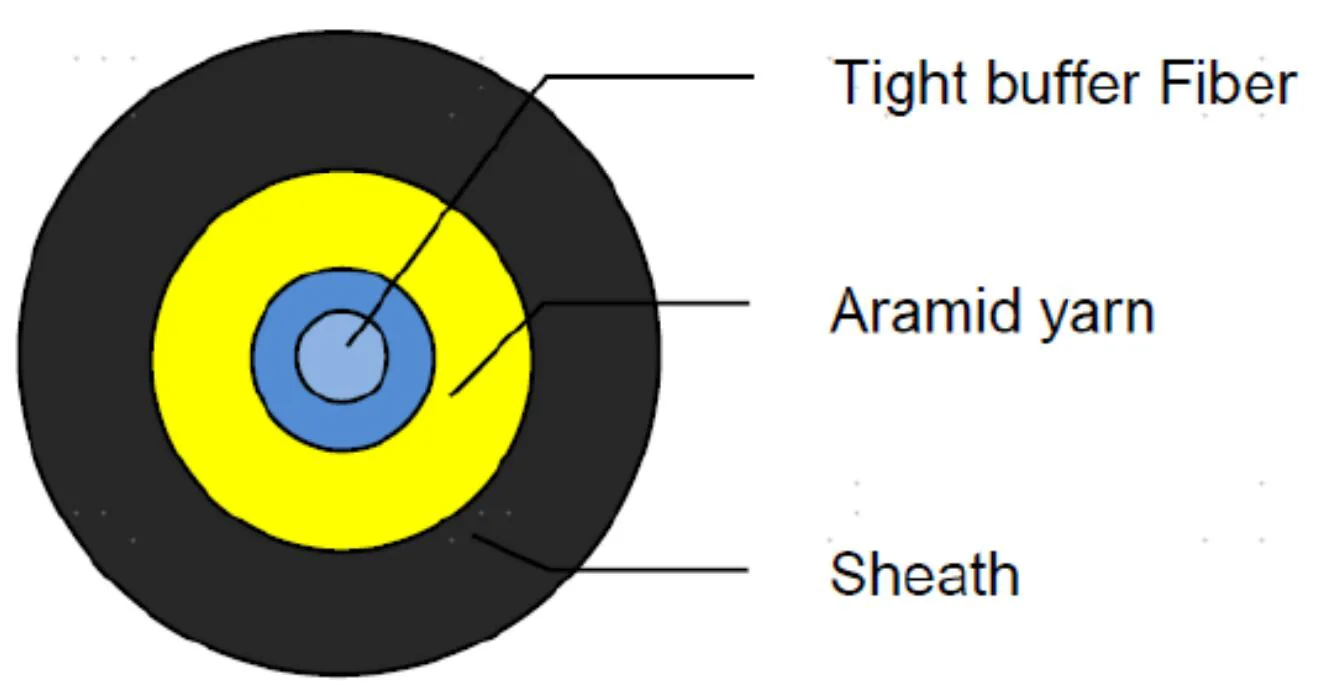

케이블 구조:

Mini SC/APC Patch Cord

품목		설명
광섬유	섬유 종류	ITU-T G.657B3 단일 모드
	코어 직경(μm)	8-11μm
	클래딩 직경 (μm)	125.0±0.7μm
	코팅 직경(μm)	245±10μm(채색 전) 250±15μm(컬러)
	모드 필드 직경	8.6~8.8±0.4μm @1310nm 9.6~9.8±0.5μm @1550nm
	작동 파장	1260~1625nm
	색상	파란색
	케이블 감쇠	≤0.35dB/km λ= 1310nm 0.25dB/km 이하 λ = 1550nm ≤0.26dB/km λ = 1625nm
	섬유수	1
	유리 제조업체
단단한 완충 섬유	지름	0.90±0.05mm
	색상	파란색
	재료	LSZH
아우터 재킷	지름	3.0±0.1mm
	두께	0.8±0.1mm
	색상	검은색
	재료	TPU, 자외선 방지.
강점 회원	재료	아라미드 원사
기간	1	80m
설치 처짐	/	1%
최대 풍속	/	50km/시
무게	/	8.4kg/km
작동 견인 장력	1	200N
최대 견인 장력	/	1000N
케이블 적용	/	집 밖의, 공중선, 덕트 설치 자체 지원
