유리 원사 접근 건물 광섬유 케이블

유리 원 실 액세스 빌딩 광섬유 케이블의 구조는 φ250μm 광섬유를 고조파 재료로 만든 느슨한 튜브에 넣고 느슨한 튜브를 방수 재료로 채우는 것입니다. 느슨한 튜브는 유리 섬유 강화 성분의 층으로 덮여 있으며, 가장 바깥 쪽 층은 저 연기 제로 할로겐 재료 (LSZH, 낮은 연기, 할로겐이없는, 불꽃 지연자) 외피로 압출됩니다.

문의 보내기

제품 설명

형질

좋은 기계 및 온도 성능

느슨한 튜브 재료 자체는 우수한 가수 분해 저항성과 고강도가 있습니다.

압축 저항과 부드러움이 양호합니다

유리 원사 강도 부재는 인장 강도를 보장합니다

작은 직경, 가벼운 무게 및 친숙한 설치

표준

표준 YD/T 1770, ICEA-596, Gr.409, IEC 60794, IEC 332-1OR IEC 332-3C를 준수하십시오.

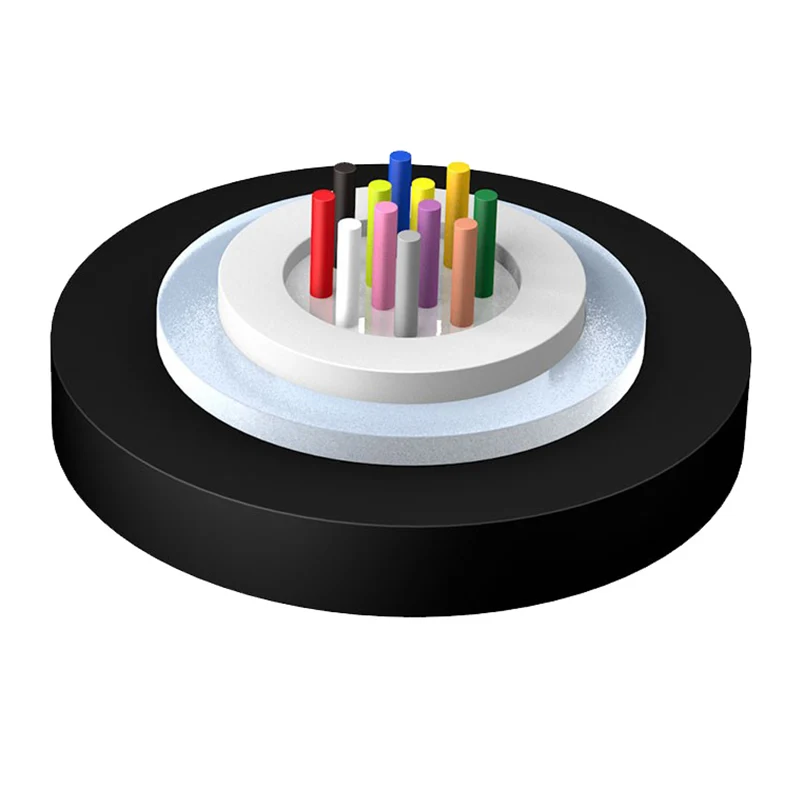

구조 도면

1. 파이어

2. 튜브 충전 화합물

3. 로스 튜브

4. 글라스 원사

5.LSZH 재킷

Glass Yarn Access Building Fiber Optic Cable

기술 매개 변수

케이블 모델

섬유 수

케이블 중량 (참조)

(kg/km)

인장 강도

장기/단기

(N)

분쇄 저항

장기/단기

(N/100mm)

굽힘 반경

동적/정적

(mm)

ABC-I-ZK-2 ~ 12xn

2 ~ 12

55.5

200/660

300/1000

10d/20d

ABC-I-ZK-14 ~ 24xn

14 ~ 24

200/660

300/1000

10d/20d

광학적 특성

섬유 유형	감쇠				ofl	효과적인 모드 대역폭	10 GBIT/S 이더넷 링크 길이	최소 굽힘 반경
상태	1310/1550NM		850/1300nm		850/1300nm	850nm	850nm	/
상태	전형적인 가치	최대 값	전형적인 가치	최대 값	850/1300nm	850nm	850nm	/
단위	DB/KM	DB/KM	DB/KM	DB/KM	mhz.km	mhz.km	m	mm
G652d	0.36/0.22	0.5/0.4	---	---	---	---	---	16
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30
