Aramid Yarn 액세스 빌딩 광섬유 케이블은 액세스 네트워크 구축을 위해 설계된 특수 실내 및 실외 전환 케이블입니다. 내부 구조는 방습성 화합물로 채워진 고탄성 느슨한 튜브 내에서 보호되는 250마이크로미터 광섬유를 특징으로 합니다. 인장 강도와 컴팩트한 프로파일의 균형을 맞추기 위해 고품질 아라미드 원사 층이 보강 요소로 적용됩니다. 외부는 양면 플라스틱 코팅 강철 테이프(PSP)와 난연성 LSZH(저연 제로 할로겐) 재킷으로 강화되었습니다. 이러한 계층 구조로 인해 Oriental Fiber 케이블은 안전성과 내구성이 가장 중요한 환경에 적합합니다.
향상된 기계적 무결성 Aramid Yarn Access Building 광섬유 케이블 강도 부재의 통합으로 수직 당김 중에 우수한 인장 성능이 가능합니다. 아라미드 실은 전통적인 금속 강도 부재를 추가하지 않고도 섬유 변형을 방지하는 데 필요한 지원을 제공합니다.
뛰어난 환경 보호 PSP 세로 랩과 특수한 느슨한 튜브 충전재를 사용하는 Oriental Fiber 케이블은 탁월한 방습 및 내가수분해성을 제공합니다. 이를 통해 습기가 많은 건물 지하실이나 유틸리티 덕트에서도 광 신호가 안정적으로 유지됩니다.
난연성 및 안전 규격 LSZH 외피를 활용한 이 케이블은 연소 중 독성 가스 및 연기 방출을 최소화합니다. 이는 철도 운송, 고속도로 및 다인실 상업 구조물의 건축 법규에 대한 중요한 요구 사항입니다.
다음 사양은 Aramid Yarn Access Building 광섬유 케이블의 엔지니어링 정밀도를 강조합니다.
광섬유 유형: G.652D, G.657A1/A2 단일 모드 또는 다중 모드 옵션.
섬유 개수: 일반적으로 2~24개의 섬유입니다. 강점 멤버: 프리미엄 아라미드 원사 및 PSP(플라스틱 스틸 플레이어). 외부 재킷: LSZH(저연 제로 할로겐).
작동 온도: -20C ~ +60C. 충격 저항: 1000N/100mm(장기) 및 3000N/100mm(단기). 규정 준수: YD/T 1770, IEC 60794 및 GR 409 표준.
Aramid Yarn Access Building 광섬유 케이블의 다양성으로 인해 다음과 같은 용도로 선호됩니다.
통신: 지역 교환 지점을 건물 유통 프레임에 연결합니다.
산업용 연결: 전력망 및 고속도로 모니터링 시스템을 위한 프런트 엔드 연결입니다.
데이터 전송: 캠퍼스 환경의 근거리 통신망(LAN)을 위한 백본 케이블링.
철도 운송: 역 관리 및 터널 통신을 위한 안정적인 신호 전송.
우수한 기계적 및 온도 성능
느슨한 튜브 재료 자체는 내가수분해성이 좋고 강도가 높습니다.
좋은 압축 저항과 부드러움
아라미드 원사 강도 부재는 인장 강도를 보장합니다.
방습성을 강화한 PSP
작은 직경, 가벼운 무게 및 친숙한 설치
표준 YD/T 1770, ICEA.596, GR 409, IEC 60794, IEC 332-1 또는 IEC 332-3C를 준수합니다.

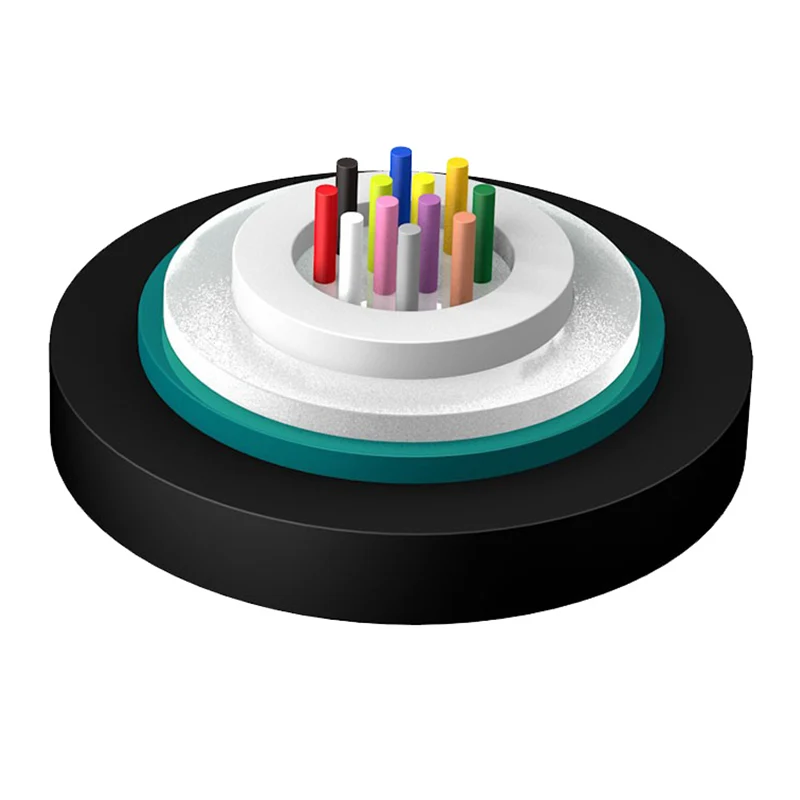

1. 섬유질
2. 튜브 충전재
3. 느슨한 튜브
4. 아라미드 원사
5. PSP
6. LSZH 재킷
|
케이블 모델 |
섬유 수 |
케이블 무게(참고) (kg/km) |
인장강도 장기/단기 |
분쇄 저항 장기/단기 (N/100mm) |
굽힘 반경 동적/정적 (mm) |
|
ABC-IIS-ZK-2~12Xn |
2~12 |
80 |
200/660 |
300/1000 |
10일/20일 |
|
ABC-IIS-ZK-14~24Xn |
14~24 |
102 |
200/660 |
300/1000 |
10일/20일 |
|
섬유 종류 |
감쇠 |
OFL |
유효 모드 대역폭 |
10Gbit/s 이더넷 링크 길이 |
최소 굽힘 반경 |
|||
|
상태 |
1310/1550nm |
850/1300nm |
850/1300nm |
850nm |
850nm |
/ |
||
|
일반적인 값 |
최대값 |
일반적인 값 |
최대값 |
|||||
|
단위 |
dB/km |
dB/km |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
m |
mm |
|
G652D |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
16 |
|
G657A1 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
10 |
|
G657A2 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
7.5 |
|
50/125 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥500/500 |
--- |
--- |
30 |
|
62.5/125 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥200/500 |
--- |
--- |
30 |
|
OM3 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥1500/500 |
≥2000 |
≤300 |
30 |
|
OM4 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥3500/500 |
≥4700 |
≤550 |
30 |
운송/보관/작동온도: -20℃-+60℃, 설치온도: -5℃-+50℃
경쟁 비교와 신뢰
오리엔탈섬유 솔루션: 고탄성 루즈 튜브, 프리미엄 아라미드 원사 및 전체 LSZH 규정 준수. 표준 시장 대안: 화재 시 높은 연기를 방출할 수 있는 재활용 플라스틱이나 표준 PVC를 사용하는 경우가 많습니다. 회사 경험: 라디오, 텔레비전 통신 및 정보 전송 시스템 분야의 광범위한 역사.
Q: 이 케이블을 실내 및 실외 모두에 사용할 수 있습니까? 답: 그렇습니다. Aramid Yarn Access Building 광섬유 케이블은 UV 저항성 및 난연성 LSZH 재킷으로 설계되어 실외 덕트에서 실내 상승 샤프트로 전환하는 데 적합합니다.
Q: PSP 레이어로 인해 케이블을 벗기기가 어렵나요? A: PSP가 상당한 보호 기능을 제공하는 반면 Oriental Fiber 디자인은 표준 외장 케이블 스트리핑 도구를 사용하는 기술자가 케이블을 관리할 수 있도록 보장합니다.
Q: 대규모 엔지니어링 프로젝트의 리드타임은 얼마나 됩니까? A: Jiangsu Xuben Photoelectric Technology Co., Ltd 산하의 4개 전용 공장을 통해 대규모 국내외 인프라 프로젝트 일정에 맞춰 높은 생산 능력을 유지하고 있습니다.
