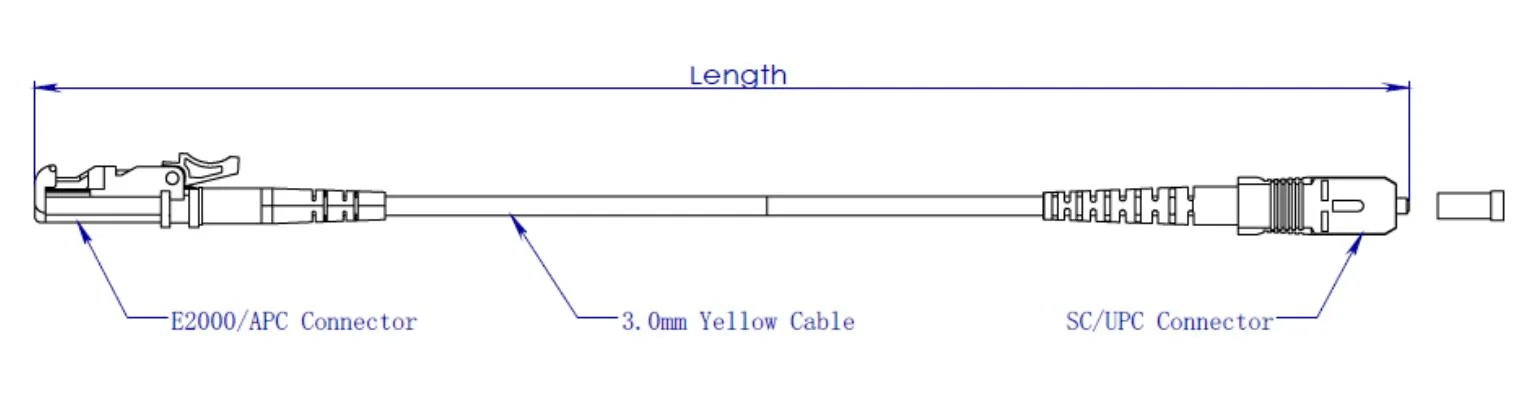

Oriental섬유의 3mm 원형 케이블 E2000/APC-SC/UPC 패치 코드는 엄격한 제조 표준에 따라 설계되었습니다. 케이블은 다양한 조건에서 안정적인 광학 성능을 유지하여 신호 감쇠를 줄이고 안정적인 연결을 보장합니다. 네트워크 설계에 따라 실내 및 실외 애플리케이션 모두에 적합합니다.
전문가로서공급업체 및 제조업체, Oriental섬유는 광섬유 네트워크에 대한 엔드투엔드 솔루션을 제공합니다. 실내 및 실외 광케이블, ODN 구성 요소 및 광 네트워크 장비를 포괄하는 4개의 공장을 보유하고 있는 Oriental섬유는 전 세계적으로 대규모 배포 및 엔지니어링 프로젝트를 지원합니다. ISO9001 및 ISO45001을 포함한 품질 인증은 정밀 제조 및 작업장 안전에 대한 약속을 반영합니다.
3mm 원형 케이블 E2000/APC-SC/UPC 패치 코드는 빠르게 배포할 수 있습니다. 공장 종료는 설정 시간을 최소화하고 광택 커넥터는 신호 반사를 줄입니다. 또한 Oriental Fiber는 케이블 수명 동안 최적의 성능을 유지하기 위한 적절한 라우팅, 처리 및 테스트에 대한 지침을 제공합니다.
예, Oriental섬유는 프로젝트 요구 사항에 맞게 사용자 정의 가능한 길이를 제공합니다.
SC, LC 및 기타 단일 광섬유 커넥터는 UPC 및 APC 광택 옵션 모두에서 지원됩니다.
응, 매일3mm 원형 케이블 E2000/APC- SC/UPC 패치 코드100% 공장에서 종료되었으며 안정적인 성능을 보장하기 위해 테스트되었습니다.
도매, 대량 주문 또는 자세한 제품 사양을 원하시면 Oriental섬유에 문의하세요. 전문 팀은 조달, 프로젝트 계획 및 애프터 서비스에 대한 전폭적인 지원을 제공합니다.
| 건축 | 단위 | 설명 |
| 파이버 모드 | 단일 모드: ITU-T G657A1 | |
| 섬유 개수 | 단순 | |
| 파장 | nm | 1310/1550 |
| 삽입 손실 | 데시벨 | ≤0.30 |
| 반사 손실 | 데시벨 | ≥55(APC) ≥50(UPC) |
| 두꺼운 완충 섬유 직경 | 음 | 900 |
| 두꺼운 완충 섬유 색상 | 하얀색 | |
| 케이블 자켓 색상 | 노란색 | |
| 케이블 자켓 재질 | LSZH | |
| 케이블 직경 | mm | Φ3.0 ±0.20 |
| 길이 | m | 3.0 +0.1/-0 |
| 커넥터 유형 | SC/APC(녹색) SC/UPC(청색) | |
| 엔드페이스 광택 | APC와 UPC | |
| 페럴 재질 | 세라믹 | |
| 연결 반복성 | > 800번 | |
| 최소 굽힘 반경 | mm | ≥20 |
| 섬유/케이블 유지 대회 | N | 5N/s 120초 지속 시간에서 50N±2N |
| 작동 온도 | ℃ | -25℃ ~ +65℃ |
| 보관 온도 | ℃ | -25℃ ~ +65℃ |
| 품목 | 명세서 | |
| 단단한 완충 섬유 | 섬유수 | 1 |
| 섬유 종류 | G.657A1 | |
| 섬유 색상 | 파란색 | |
| 재료 | LSZH | |
| 지름 | Φ0.9±0.05mm | |
| 타이트 버퍼 색상 | 하얀색 | |
| 강점 회원 | 재료 | 폴리에스터 원사 |
| 외피 | 재료 | LSZH |
| 지름 | Φ3.0±0.2mm | |
| 외피 색상 | 노란색 | |
| 잉크 마크 | 색상 | 검은색 |
케이블 광섬유(완성 케이블의 광섬유)의 모든 특성은 최소한 ITU-T 권고사항 G.657A1을 준수해야 하며 다음과 같아야 합니다.
| 목 | 사양 |
| 섬유 종류 | 단일 모드 |
| 섬유소재 | 도핑된 실리카 |
| 감쇠 계수 @ 1310nm @1383nm @ 1460nm @ 1550nm @1625nm |
≤ 0.35dB/km ≤ 0.35dB/km ≤ 0.25dB/km ≤ 0.21dB/km ≤ 0.23dB/km |
| 케이블 차단 파장 | ≤ 1260nm |
| 영분산 파장 | 1300 ~ 1324nm |
| 영분산 기울기 | ≤ 0.092ps/(nm2.km) |
| PMD @ 1550nm | 0.1ps/km 이하1/2 |
| 색분산 @ 1285 ~ 1330nm @ 1271 ~ 1360nm @ 1550nm @ 1625nm |
≤3ps/(nm.km) ≤5.3ps/(nm.km) ≤18.0ps/(nm.km) ≤22ps/(nm.km) |
| 모드 필드 직경 @ 1310 nm | 8.8±0.4um |
| 코어/클래드 동심도 오류 | ≤ 0.5 음 |
| 클래딩 직경 | 125.0±0.7um |
| 클래딩 비원형성 | 5% 이하 |
| 1차 코팅 직경 | 242 ± 7 음 |
| 동심도 1차 코팅 / 코팅 | 10μm 이하 |
| 코팅 비원형 | 0.7% 이하 |
| 케이블 굽힘 손실로 인한 감쇠 1회전 1반경 10mm 10회전 1반경 15mm |
1550nm ≤Δ0.75dB/km 1625nm ≤Δ1.5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km |
