● FTTX/FTTH 시스템
● 이더넷 응용 프로그램
● CATV 링크
● 광학 신호 분포
● 수동 광학 네트워크 (PON)
● 백본, 수평 및 라이저 애플리케이션
● 조기 드롭 터미널 박스
● 실외 지역; 가혹한 환경
● 낮은 삽입 손실, 높은 수익 손실.
● 반복성 및 교환 성이 좋습니다.
● 100% 삽입, 반환 손실, 끝면 및.
● 간섭 검사.
● 우수한 기계적 지구력.
● Telcordia GR-326 코어 준수.
● 광학 케이블 관리에서 고성능 및 신뢰성을 보장합니다.
● 빠르고 쉬운 설치 및 재구성.
● 간단한 취급, 특수 도구가 필요하지 않습니다.
● IP68 방수.
| 구조 | 단위 | 설명 |
| 섬유 수 | 단순성 | |
| 파장 | nm | 1310/1550 |
| 삽입 손실 | DB | ≤0.30 |
| 반환 손실 | DB | ≥ 60 |
| 연결 유형 | SC/APC | |
| 물미 | 세라믹 | |
| 연결주기 | 500 | |
| 케이블 자켓 색상 | 검은색 | |
| 케이블 외경 | mm | 5.0 ± 0.2 |
| 섬유 모드 | 단일 모드 : G657A2 | |
| 케이블 자켓 재료 | HDPE | |
| 케이블 중량 | kg/km | 35 (대략) |
| 인쇄 내용 | 사용자 정의 가능 | |

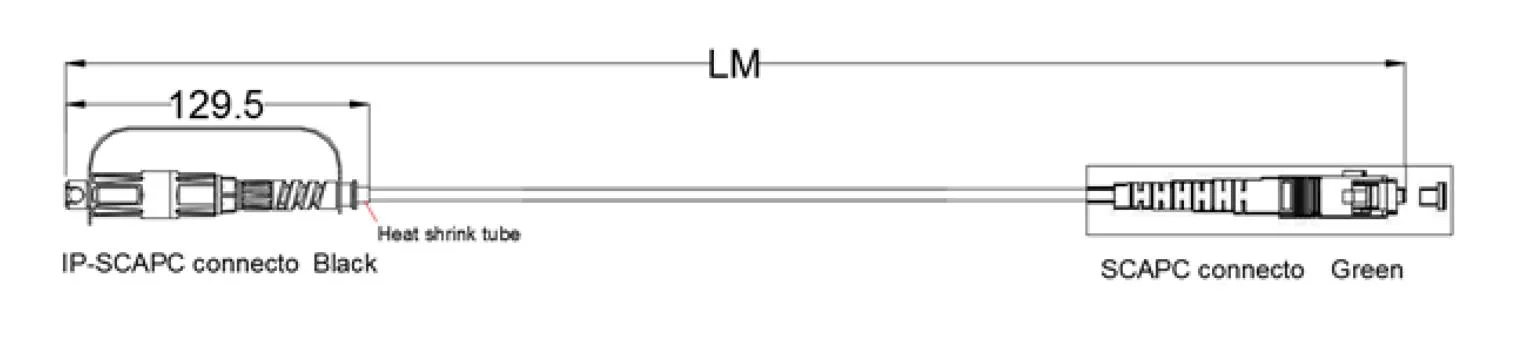

| 길이 | m | 30 、 50 、 100 、 150 、 200 、250 、 300 、 400、500 또는 사용자 정의 가능 (공차 : ± 1.0m) |
| 커넥터 유형 | 입력 : Accord H Optic Mini Sc | |
| 출력 : 기존 SC/APC의 어코드 | ||
| 트랙션 (간의 축 방향 케이블 및 커넥터) |
N | 200 |
| 방수 등급 | 입력 : IP68 | |
| 작동 온도 | ℃ | -40 ° C ~ +70 ℃ |
| 저장 온도 | ℃ | -40 ° C ~ +70 ℃ |

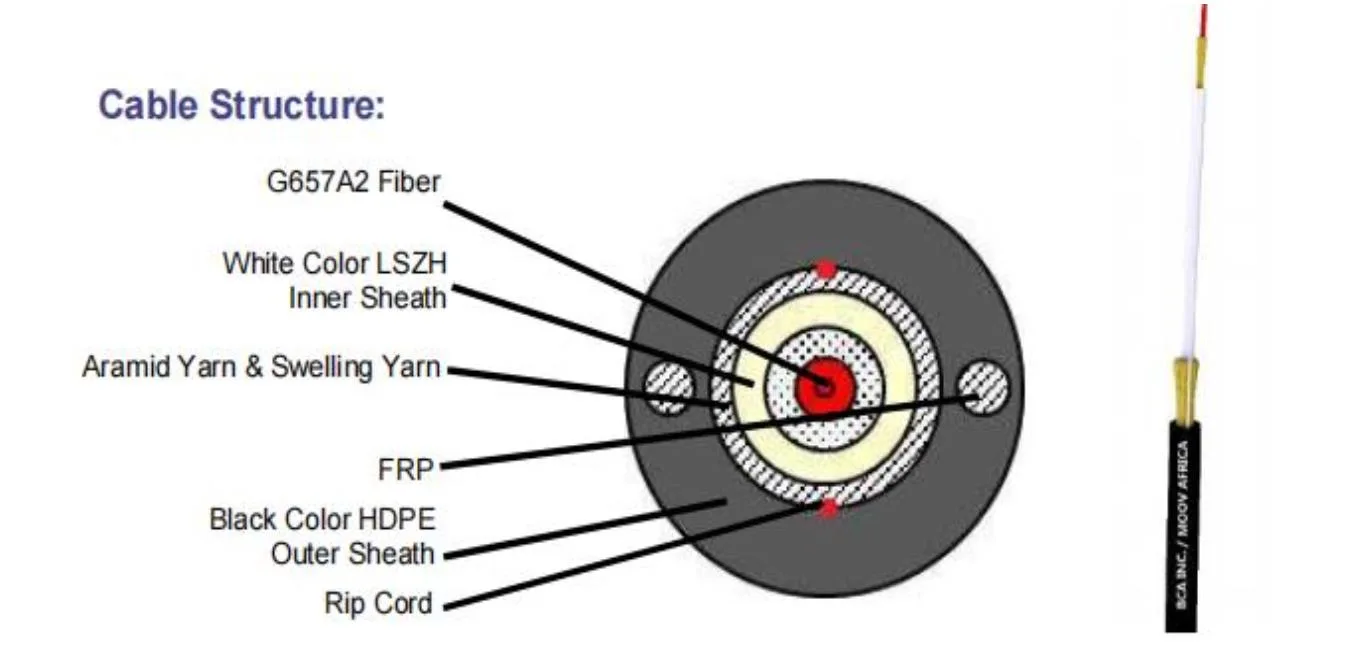

| 목 | 내용물 | 명세서 |
| 단단한 완충 섬유 | 숫자 | 1 |
| 유형 | G.657A2 | |
| 재료 | LSZH | |
| 단단한 버퍼 색상 | 하얀색 | |
| 직경 (mm) | 0.90 ± 0.05 | |
| 강도 멤버 1 | 재료 | 아라미드 원사 |
| 내부 시스 | 직경 (mm) | 2.8 ± 0.2 |
| 두께 (mm) | 0.25 ± 0.1 | |
| 색상 | 하얀색 | |
| 재료 | LSZH | |
| 강도 멤버 2 | 재료 | FRP |
| 수량 | 0.5*2 | |
| 강도 멤버 3 | 재료 | 아라미드 원사 + 물 차단 유리 원사 |
| 립 코드 | 사양 및 색상 | 600d 빨간색 |
| 외피 | 재료 | HD |
| 직경 (mm) | 5.0 ± 0.2 | |
| 두께 (mm) | 1.1 ± 0.1 | |
| 색상 | 검은색 | |
| 케이블 weigth | kg/km | 35 ± 3 |
| 긴장 | N | 400 (장기) |
| 800 (단기) | ||
| 으깨다 | N/10cm | 200 (장기) |
| 1000 (단기) | ||
| 최소 굽힘 반경 | mm | 10xD (정적) |
| 20xD (동적) | ||
| 작동 온도 범위 : | -20 ℃ ~ +60 ℃ | |
| 저장 / 운송 온도 범위 : | -20 ℃ ~ +60 ℃ | |
케이블 섬유 (완성 된 케이블의 섬유)의 모든 특성은 적어도 ITU-T 권장 사항 G.657A2에 따라이어야하며 다음과 같습니다.
| 목 | 사양 |
| 섬유 유형 | 단일 모드 |
| 섬유 재료 | 도핑 실리카 |
| 감쇠 계수 @ 1310 nm @ 1383nm |
≤ 0.36 db/km ≤ 0.36 db/km |
| @ 1490nm @ 1550 nm @ 1625nm 케이블 형성 후 @ 1310 nm @ 1550nm |
≤ 0.25 db/km ≤ 0.22 db/km ≤ 0.25 db/km ≤ 0.36 db/km ≤ 0.22 db/km |
| 케이블 차단 파장 | ≤ 1260 nm |
| 제로 분산 파장 | 1300 ~ 1324 nm |
| 제로 분산 경사 | ≤ 0.092 PS/(NM2.km) |
| PMD @ 1550 nm | ≤0.1 ps/km1/2 |
| 색수 분산 @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm |
≤3 ps/(nm. km) ≤5.3 ps/(nm. km) ≤18.0 ps/(nm. km) ≤22 ps/(nm. km) |
| 모드 필드 직경 @ 1310 nm | 8.5-9.3um |
| 코어 / 클래드 동심 오류 | ≤ 0.5 |
| 클래딩 직경 | 125.0 ± 0.7 하나 |
| 클래딩 비 회로 | ≤5% |
| 1 차 코팅 직경 | 242 ± 7 |
| 동심성 1 차 코팅 / 코팅 | ≤10 µm |
| 코팅 비 회로 | ≤0.7% |
| 케이블 굽힘 손실로 감쇠 1 삭제 1 Mandrel 7.5mm 10 회전 1 맨드릴 15mm |
1550nm ≤ δ 0.10 db/km 1550nm ≤ δ 0.03 db/km |

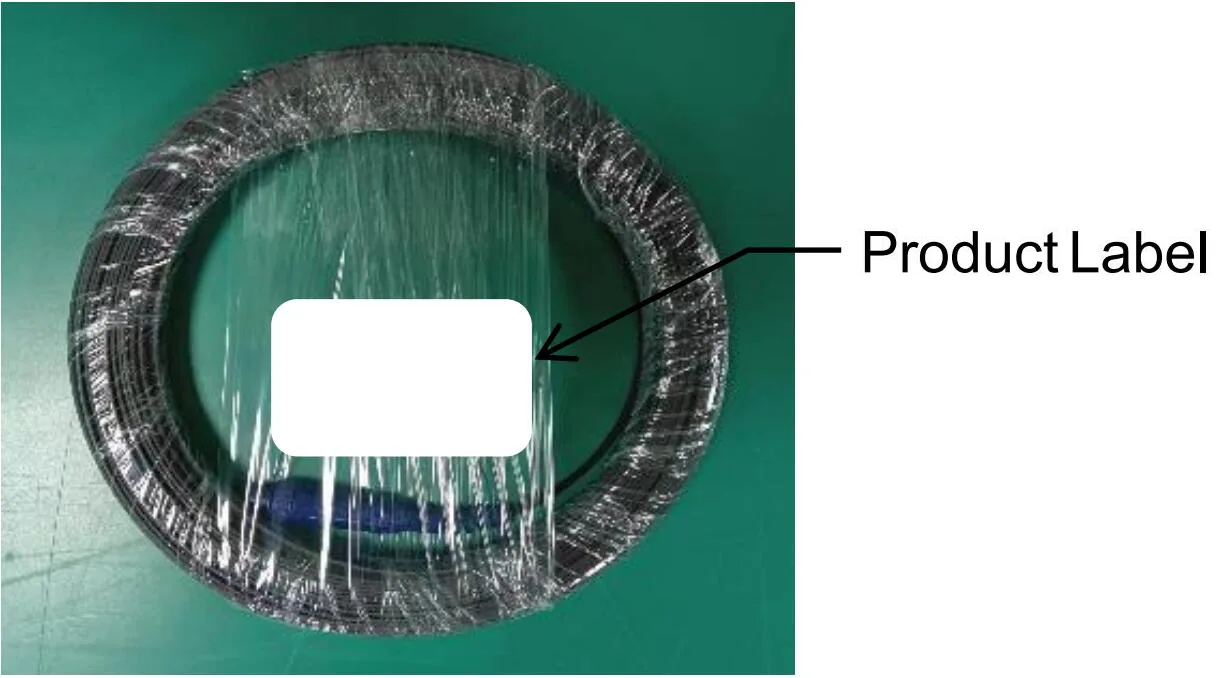

섬유 코일 권선 :
팩 요구 사항 :
