Oriental섬유는 주거용 및 상업용 광섬유 배치를 위한 고성능 솔루션으로 사전 종단된 원형 광섬유 드롭 케이블을 제공합니다. Jiangsu Xuben Photoelectric Technology Co., Ltd가 설계한 이 케이블은 견고한 기계적 보호 기능과 정밀하게 설계된 커넥터를 통합하여 다양한 환경 조건에서 안정적인 신호 전송을 보장합니다.
사전 종단 처리된 원형 광섬유 드롭 케이블은 공장에서 강화된 SC/APC 커넥터로 종단 처리된 고장력 5mm 원형 케이블로 구성된 특수 광학 어셈블리입니다. 표준 현장 종단 케이블과 달리 이 사전 커넥터화된 솔루션은 고품질 지르코늄 페룰을 활용하여 가입자 측에서 현장 접합이 필요하지 않으며 네트워크 수명 전반에 걸쳐 낮은 삽입 손실과 높은 반사 손실을 유지합니다.
1. 정밀공학
사전 종단 처리된 원형 광섬유 드롭 케이블은 A면에 강화된 SC/APC 커넥터가 있어 밀봉된 내후성 연결을 보장합니다. 지르코늄 페룰을 사용하면 안정적인 정렬이 보장되므로 온도 변동이나 기계적 진동으로 인한 신호 저하 위험이 줄어듭니다.
2. 내구성 강화
긴 수명을 위해 제작된 케이블 구성에는 다음이 포함됩니다.
HDPE/LSZH 외부 재킷: UV 방사선 및 환경 스트레스에 대한 저항성을 제공합니다.
방수 구성 요소: 통합된 유리 섬유 및 아라미드 원사는 습기 침투를 방지합니다.
G657A1/A2 광섬유: 구부러짐에 민감하지 않은 우수한 성능을 제공하며 도시 FTTH 환경의 긴밀한 라우팅에 중요합니다.
3. 최적화된 배포 효율성
사전 종단 처리된 원형 광섬유 드롭 케이블을 사용하면 통신 사업자는 설치 시간을 크게 줄일 수 있습니다. B면의 "개방형 끝"을 사용하면 배포 지점에서 최종 종료되기 전에 도관을 통해 쉽게 당길 수 있습니다.
사전 종단 처리된 원형 광섬유 드롭 케이블의 다양성으로 인해 수요가 많은 다양한 부문에 적합합니다.
통신: 주거용 인터넷 서비스 제공업체를 위한 라스트마일 FTTH 연결.
방송: 라디오 및 텔레비전 네트워크를 위한 신호 전송.
산업 인프라: 스마트 그리드, 철도 운송 및 고속도로 모니터링 시스템을 위한 프런트 엔드 연결입니다.
근거리 통신망(LAN): 캠퍼스 또는 사무실 단지를 위한 고속 데이터 전송.

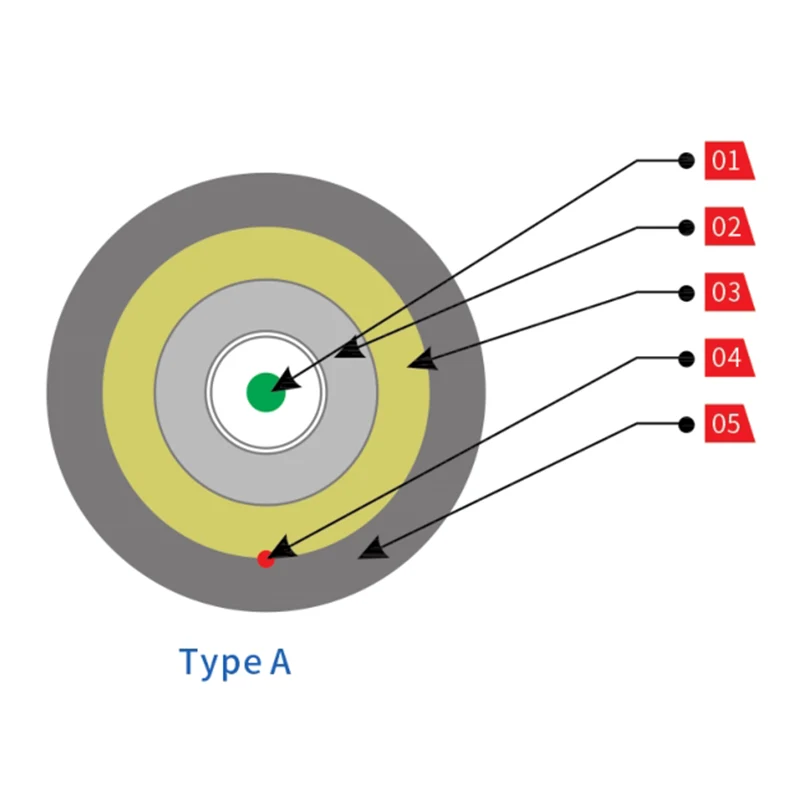

900μm 버퍼
PBT 튜브
방수 유리섬유 및 아라미드사 섬유 완충재
립코드
LSZH 재킷
A형
900μm 버퍼
내부 외장
방수 유리섬유 및 아라미드사 섬유 완충재
강점 회원
립코드
외부 칼집
블루 컬러 라인
B형
커넥터 세부정보
모델: 유형 E
컬러: 블랙
재질: PC+ABS
커넥터: SC/APC
적용 가능한 케이블: 5mm 드롭 케이블
확장이 용이한 모듈형 디자인
그것은 작동하고 외부에 설치될 수 있습니다
보호 등급: IP68
RL: ≥55dB
|
매개변수 |
값 |
|
커넥터 유형 |
E형 |
|
커넥터 삽입 손실(dB) |
일리노이: ≤0.3dB 최대. 0.3dB + 0.4dB/km * L(km) @ 1310nm 최대. 0.3dB + 0.35dB/km * L(km) @ 1550nm IEC 61300-3-4 방법 B에 따름 |
|
커넥터 반사 손실(dB) |
RL: ≥55dB 최소 60dB @ 1310&1550nm IEC 61300-3-6에 따름 |
|
케이블 길이(m) |
50, 100, 150, 200, 250 등 |
|
보호 정도 |
IP 68 |
삽입 손실: 최대. 0.3dB + 0.35dB/km * L(km) @ 1310nm
최대. 0.3dB + 0.21dB/km * L(km) @ 1550nm
IEC 61300-3-4 방법 B에 따름
반사 손실: 최소. 60dB @ 1310&1550nm
IEC 61300-3-6에 따름
|
목 |
테스트 방법 |
요구 사항 |
|
인장강도 |
IEC 60794-1-E1 (1000N/1시간) |
섬유 신장률 ≤0.40% 잔여 신장 ≤ 0.05% 감쇠 변화 ≤ 0.1dB @1550nm |
|
평탄화 |
IEC 60794-1-E3 (15분 안에 1000 N/100mm) |
감쇠 변화 ≤ 0.1dB @1550nm |
|
영향 |
IEC 60794-1-2-E4 (5N.m 충격 및 D=300mm) |
감쇠 변화 ≤ 0.1dB @1550nm |
|
비틀림 |
IEC 60794-1-2-E7 (25N 부하 및 10사이클) |
감쇠 변화 ≤ 0.1dB @1550nm |
|
곡률 |
IEC 60794-1-2-E6 (D=100mm 및 55N 부하, 25사이클) |
감쇠 변화 ≤ 0.1dB @1550nm |
|
온도 범위 |
IEC 60794-1-2-F1 (-15°C ~ + 65°C) |
감쇠 변화 ≤ 0.2dB @1550nm |
|
물 침투 |
IEC 60794-1-2-F5A (길이 3m, 높이 1m, 24시간) |
누수종료 |
|
외장 수축 |
EIA-RS-455-86(85°C, 4시간) EIA-RS-455-86(85°C, 4온도) |
≤ 5.0% |
|
RoH(2011/65/EU) |
준수 |
|
