사전 연결된 광섬유 케이블 분배 박스 GFS-8SX

1. 장군

1.1 설명

가장 고급 FTTX 네트워크 배포 노드 장비로 사전 연결된 광학 분배 상자는 FTTX 네트워크의 빠르고 신뢰할 수있는 연결, 우수한 보호 및 관리를 제공합니다.

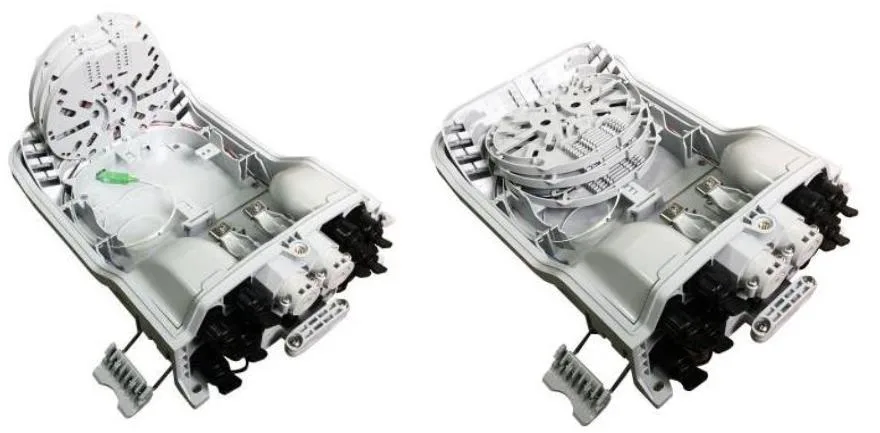

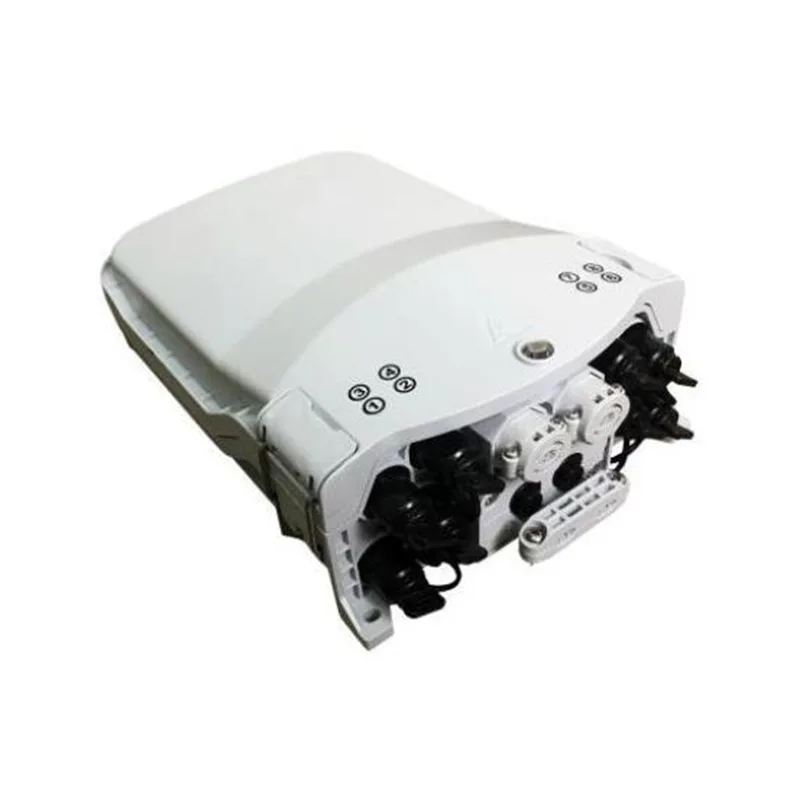

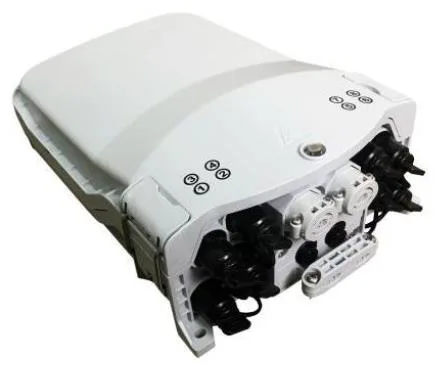

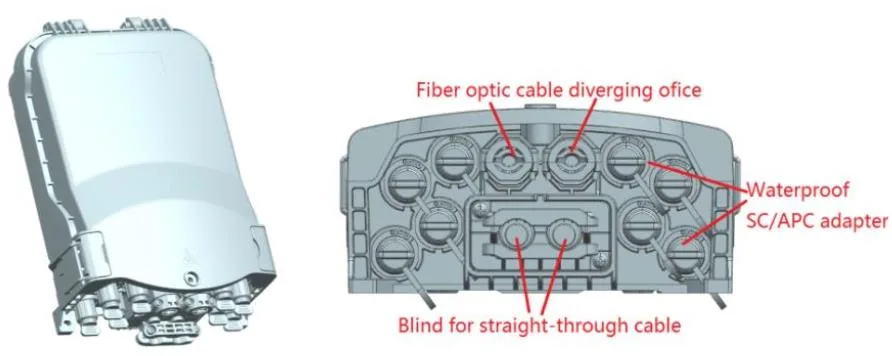

GFS-8SX의 모양

1.2 표준 준수

제공되는 생산은 다음과 같이 표준에 따라 설계, 제조 및 테스트됩니다.

1.3 응용 프로그램 환경

2. 특성

1. 고급 구조 설계, 쉬운 작동 및 합리적인 라우팅.

2. 재료 : PC+ABS.

3. 수분 증명, 방수, 방진 방지, 노화 방지.

4. IP65까지의 보호 레벨.

5. 1 타원형 광학 케이블 입력, 2 개의 분기 광 케이블 항목 및 8 개의 사전 연결 어댑터.

6. 다양한 유형의 스플 라이스 트레이를 사용할 수 있습니다.

7. 설치 방법 : 극 장착, 공중 장착, 벽 마운트.

8. 드롭 케이블 스토리지 트레이가 장착되어 50 미터 5mm 라운드 케이블의 저장을 충족 할 수 있습니다.

3. 사양

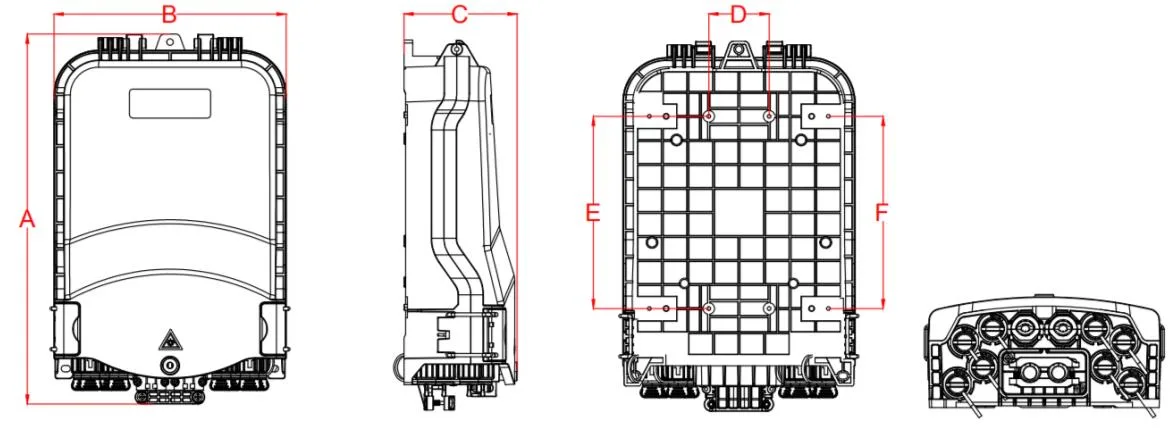

3.1 기계적 사양

4. 구성

주요 광학 매개 변수

위의 표에 표시된 광학 매개 변수는 기본값이며 요구 사항에 따라 사용자 정의 할 수 있습니다.

5. 제품 사진

5.1 제품 케이블 방법 :

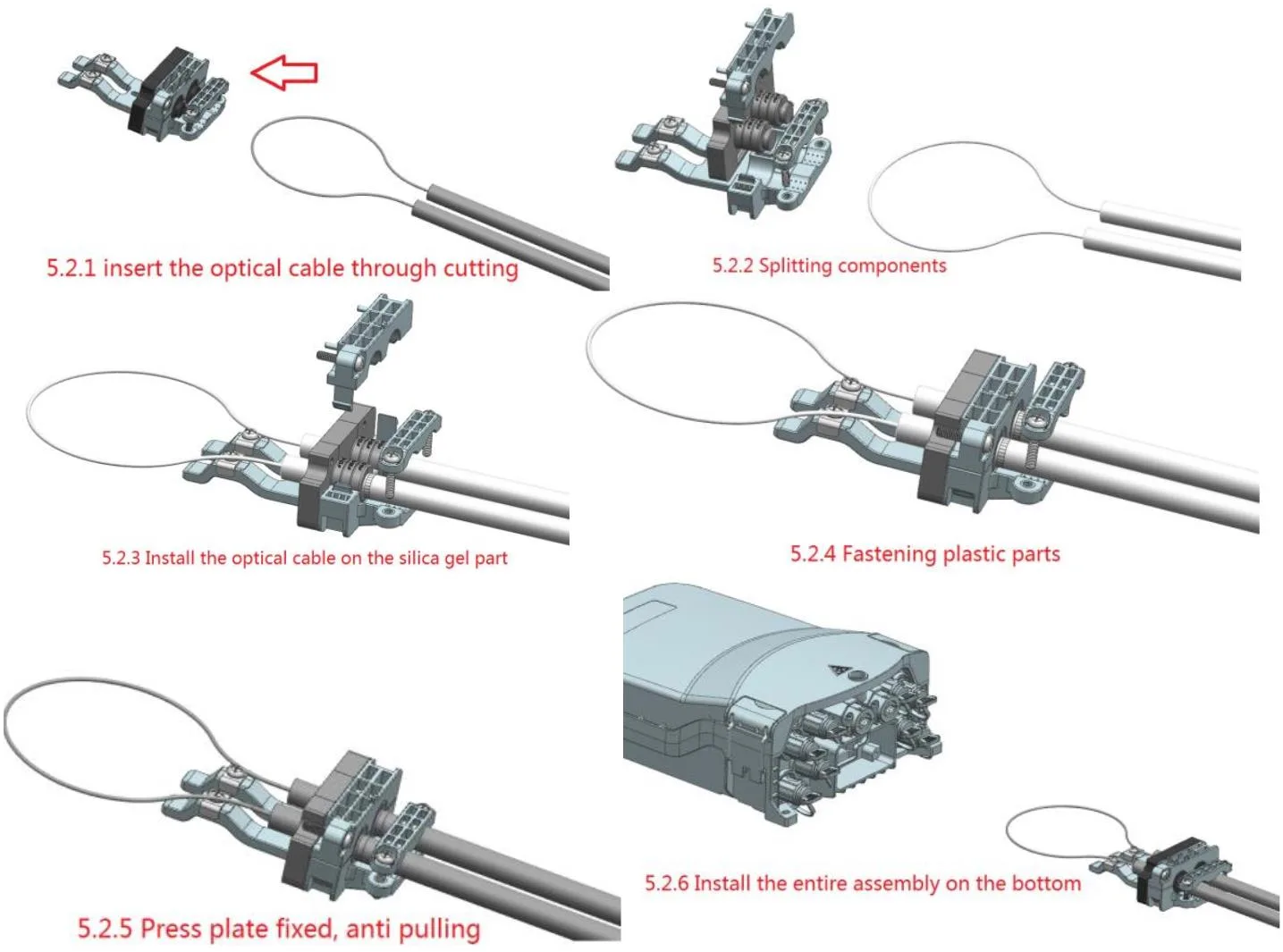

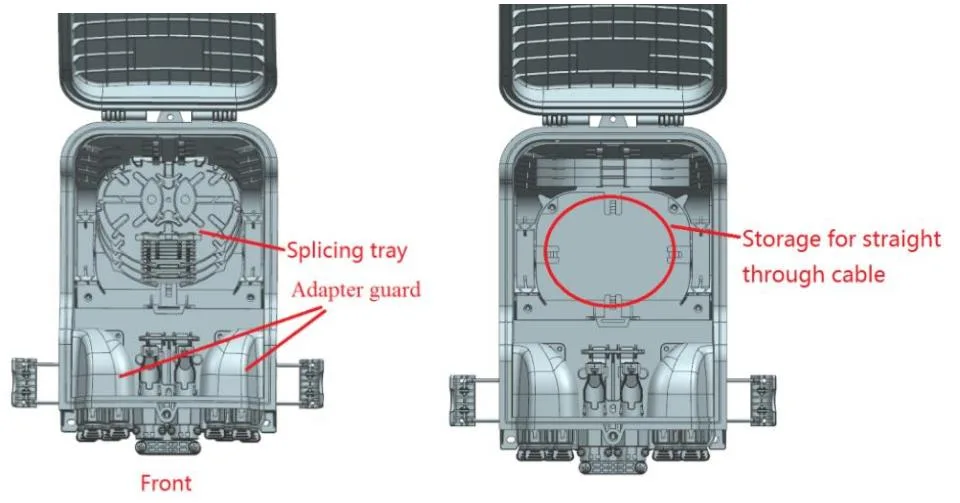

5.2 구성

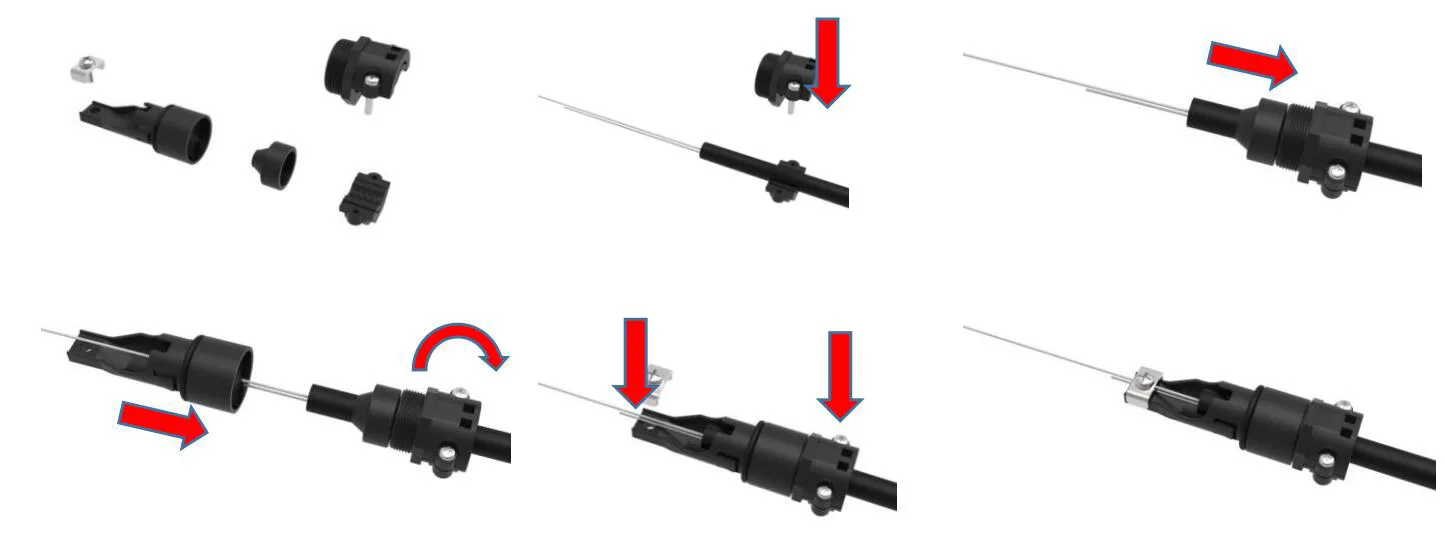

빠른 플러그로 직선 광학 케이블의 빠른 설치, 고정 및 밀봉.

5.3 광섬유 케이블 분기

5.4 제품 케이블 방법

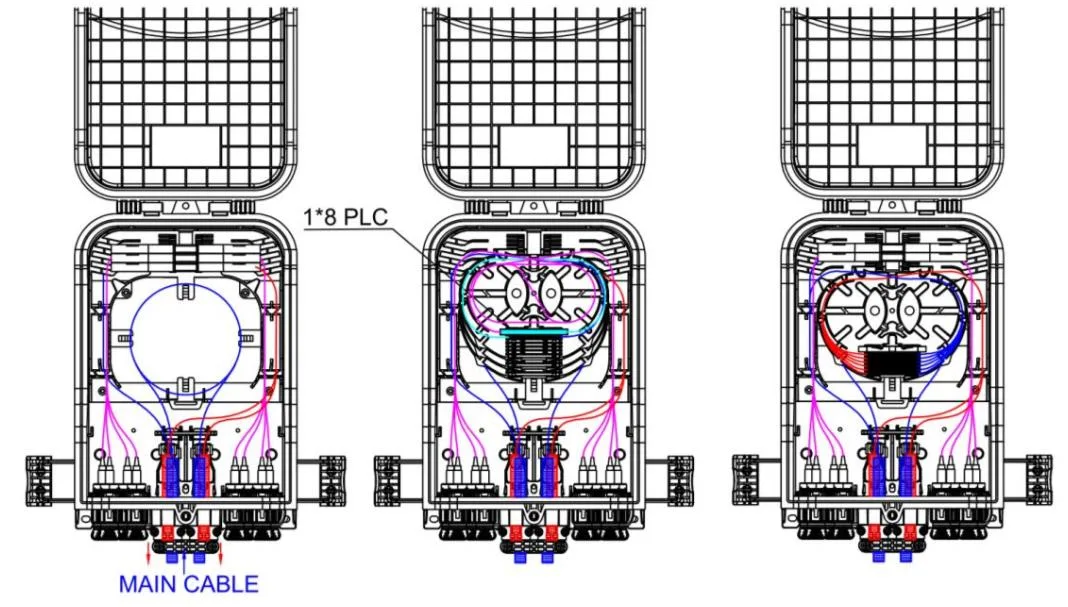

GFS-8SX 라우팅 다이어그램

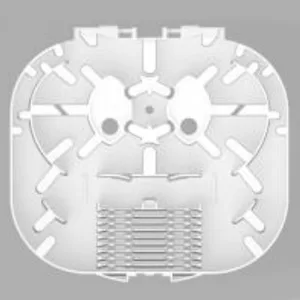

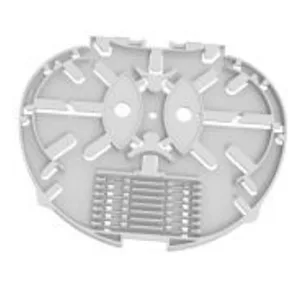

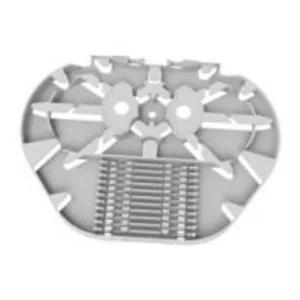

5.5 스 플라이 싱 트레이

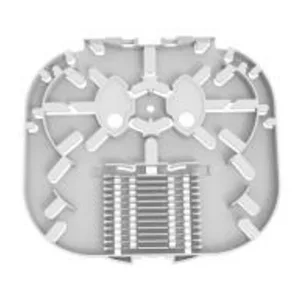

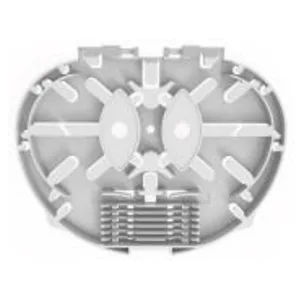

목	스 플라이 싱 트레이 a	스 플라이 싱 트레이 b	스플리터 트레이 A-1
치수 (h* w*d, mm)	134*104*8	134*104*4	134*104*8
순 중량 (kg)	0.021	0.015	0.021
그림
색상	RAL7035	RAL7035	RAL7035
재료	PC+ABS	PC+ABS	PC+ABS
트레이의 스 플라이 싱 용량 (코어)	12 (열 수축성 보호 슬리브 2 층)	8 (열 수축성 보호 슬리브 1 층)	6 (열 수축성 보호 슬리브 2 층)
트레이의 스플리터 용량 (PC)	1 (PLC 1x2, 1x4, 1x8, 0.9mm 파이버, 60x7x4mm)	/	1 (PLC 1x16, 0.9mm 파이버, 60x12x4mm)
최대 (PC)	4	8	4
기본값 (PCS)	1	/	/

메모:

1. 위의 트레이는 요구 사항에 따라 혼합 될 수 있습니다.

2. 구성 규칙 : 1a = 2b = 2c = 1d = 1e

3. 섬유 디스크의 유형이 지속적으로 증가하고 있습니다

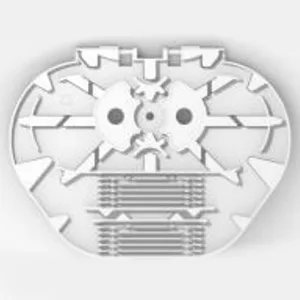

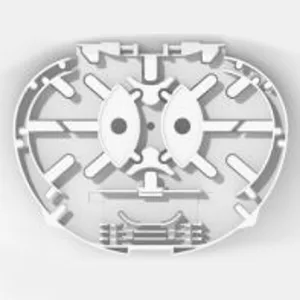

목	스 플라이 싱 트레이 c	스 플라이 싱 트레이 d	스 플라이 싱 트레이 e	스 플라이 싱 트레이 E-1
치수 (h* w*d, mm)	136 * 104 * 4	136 * 104 * 8	135 *125 *8	135 *125 *8
순 중량 (kg)	0.018	0.024	0.033	0.033
그림
색상	RAL7035	RAL7035	RAL7035	RAL7035
재료	PC+ABS	PC+ABS	PC+ABS	PC+ABS
트레이의 스 플라이 싱 용량 (코어)	12 (열 수축성 보호 슬리브 1 층)	24 (열 수축성 보호 슬리브 2 층)	24 (열 수축성 보호 슬리브 2 층)	18 (열 수축성 보호 슬리브의 2 층)
트레이의 스플리터 용량 (PC)	/	/	1 (PLC 1x2, 1x4, 1x8, 0.9mm 파이버, 60x7x4mm)	1 (PLC 1x16, 0.9mm 파이버, 60x12x4mm)
최대 (PC)	8	4	4	4
기본값 (PCS)	2	/	/	/

메모:

1. 위의 트레이는 요구 사항에 따라 혼합 될 수 있습니다.

3. 구성 규칙 : 1a = 2b = 2c = 1d = 1e

3. 섬유 디스크의 유형이 지속적으로 증가하고 있습니다

5.6 액세서리

아니요.	부품 이름	참조 사진	단위	수량	주목
1	사용자의 매뉴얼	/	PC	1	안에
2	스플리터 테스트 보고서	/	PC	1	안에

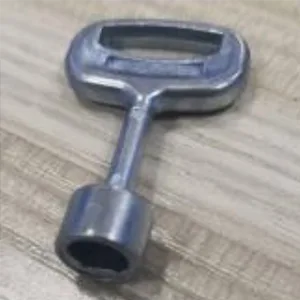

3	열쇠		PC	1	"D"유형

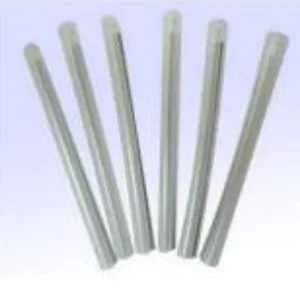

4	열 신경성 보호 슬리브		PC	8	L = 45mm

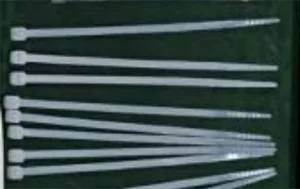

5	나일론 케이블 타이		PC	10	3x100mm

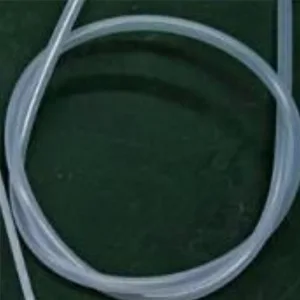

6	베어 섬유 보호 튜브		PC	1	OD4mm x 50cm

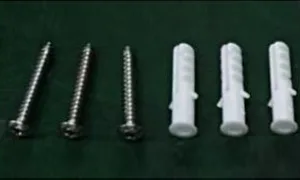

7	벽에 장착 된 키트		세트	1	고객의 요청으로 선택 사항. (확장 플라스틱 플러그 φ7.5x40mm, Phillips 셀프 테이핑 나사 M5x40mm.)

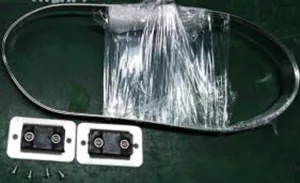

8	극 장착 키트		세트	10	고객의 요청으로 선택 사항

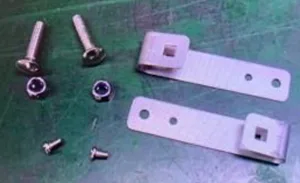

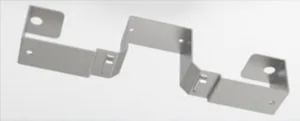

9	공중 장착 키트		세트	10	고객의 요청으로 선택 사항
10	드롭 케이블 저장 트레이		세트	10	고객의 요청으로 선택 사항

6. 환경 특성

이 제품은 ROHS 환경 보호 지시문을 준수하며, 납, 카드뮴, 수은, 헥사 발성 크롬, 폴리 브롬화 비 페닐 (PBB) 및 폴리 브롬화 디 페닐 에테르 (PBDE)의 함량은 한계를 초과하지 않습니다.

7. 설치

7.1. 벽 마운트 설치

벽에 3 개의 구멍을 뚫는 표 2의 치수에 따라 팽창 플러그 φ7.5*40을 놓고 구멍을 일치시키기 위해 상자를 놓고 나사를 사용하여 고정합니다.

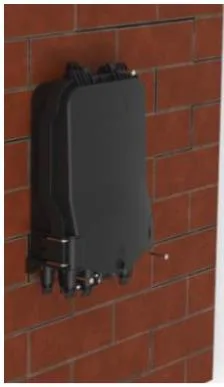

벽 마운트 설치

7.2. 극 장착 설치

후프 링을 뒷판의 슬롯을 통해 전달하여 통신 극에 고정합니다.

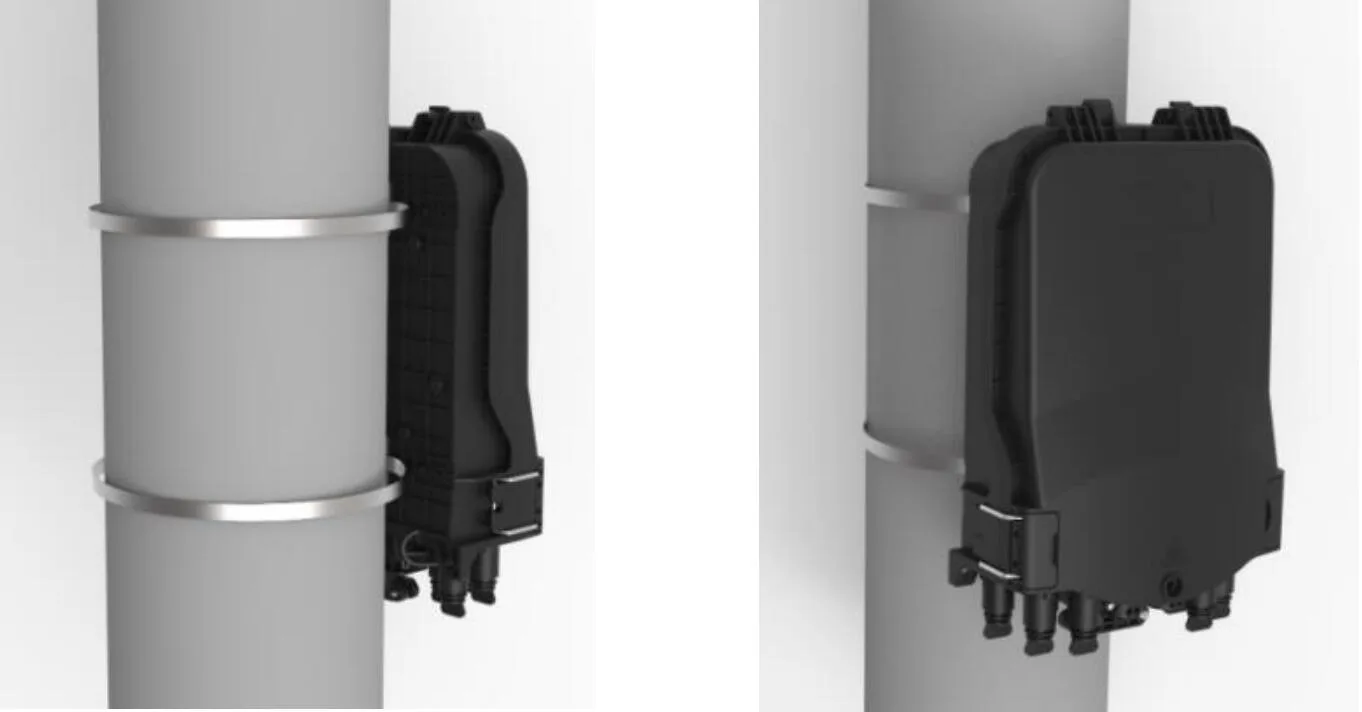

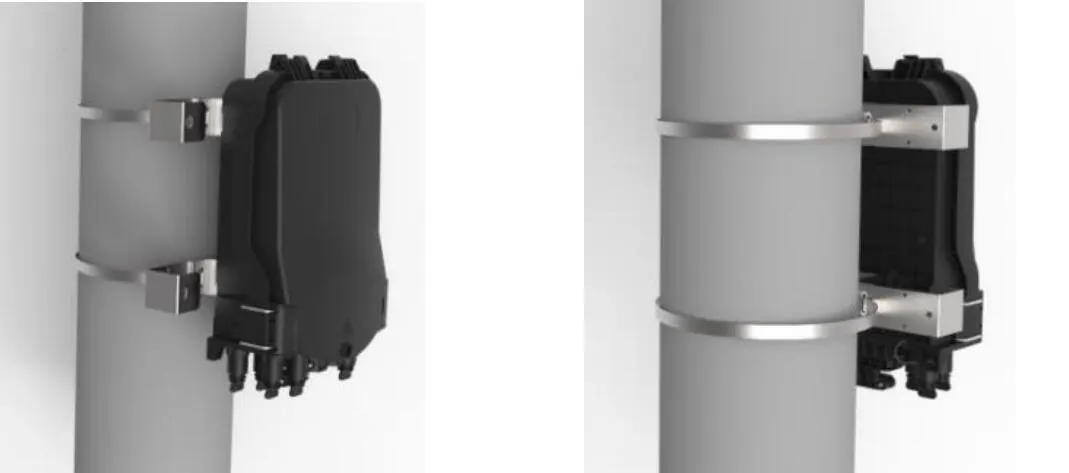

극 장착 설치

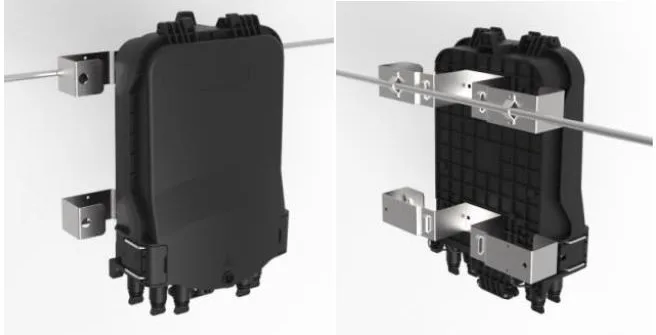

7.3 오버 헤드 구조

오버 헤드의 섀시에 설치된 두 개를 와이어에 걸려있는 다음 볼트로 묶어 케이스가 떨어지지 않도록합니다.

오버 헤드 구조

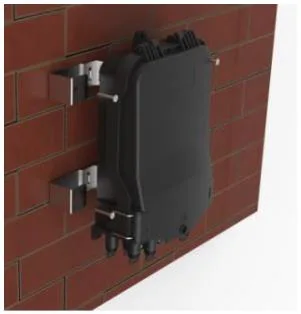

7.4 벽 마운트 설치 (드롭 케이블 스토리지 트레이 포함)

드롭 케이블 저장 트레이 장착 구멍의 치수에 따라 벽에 4 개의 구멍을 뚫고 확장 플러그 φ 7.5 * 40을 놓고 상자를 구멍에 맞게 놓고 나사로 고정합니다.

벽 마운트 설치 (드롭 케이블 스토리지 트레이 포함)

7.5 극 장착 설치 (드롭 케이블 스토리지 트레이 포함)

스테인레스 스틸 벨트를 드롭 케이블 스토리지 트레이의 슬롯을 통해 전달하고 버클로 극에 고정하십시오.

극 장착 설치 (드롭 케이블 스토리지 트레이 포함)

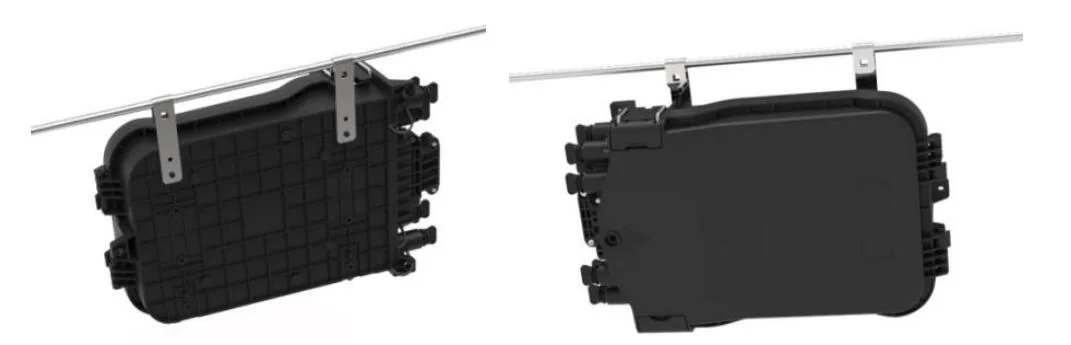

7.6 공중 장착 설치 (드롭 케이블 스토리지 트레이 포함)

작은 금속 플레이트를 사용하여 분배 상자를 메신저에 고정하십시오.

항공 장착 설치 (드롭 케이블 스토리지 트레이 포함)

8. 커넥터 작동

8.1 사전 연결 어댑터 - A (E)

piber 광섬유 커넥터의 화살표 부분을 시계 반대 방향으로 돌리고 먼지 캡을 꺼냅니다.

∎ 파이버 커넥터의 화살표 부분이 위에 있고 소켓에 파이버 커넥터를 삽입 한 다음 화살표를 회전시킵니다. 시계 방향으로 부분.

8.2 사전 연결 어댑터 -B (XL)

sc SC 광섬유 커넥터를 삽입 한 후 느슨한 부품을 차례로 삽입 한 다음 어댑터에 연결하십시오.

prastic 플라스틱 키로 어댑터에 XL 사전 연결 어댑터를 설치하십시오.

snap 스프링 스프링의 플러그를 칼집에 삽입하십시오.

cable 케이블 클램프를 설치하고 라인은 플러그에 가깝습니다.

⚫ 시계 방향으로 피복에 가죽 케이블 클램프 시트 캡을 조이십시오.

8.3 사전 연결 어댑터 -c

⚫ 광섬유의 미리 형성된 플러그에서 슬라이딩 링을 밀어 넣어 먼지 캡을 제거합니다. 버튼을 누르면 어댑터의 먼지 캡을 화살 방향으로 꺼냅니다.

prefore 사전 형성 플러그의 본체를 어댑터 버클이 고정 될 때까지 정렬합니다. 두 개의 먼지 덮개를 같은 방식으로 연결하십시오.

설치된 조립식 플러그는 슬라이딩 링을 밀어 버클을 방출 한 다음 본체를 뒤로 당겨서 분리합니다.

8.4 사전 연결 어댑터 -d

pre -Connected 플러그를 시계 방향으로 돌리고 사전 연결된 플러그 및 먼지 덮개를 화살 방향으로 엽니 다.

pre 연결된 플러그 D와 사전 연결된 어댑터 D를 화살표 방향으로 연결하고 플러그를 시계 방향으로 회전시켜 고정하십시오.

8.5 사전 연결 어댑터 -E (A)

pre -Connected 플러그를 시계 방향으로 돌리고 사전 연결된 플러그 및 먼지 덮개를 화살 방향으로 엽니 다.

pre -Connected Plug E와 사전 연결된 어댑터 e를 화살표 방향으로 연결하고 플러그를 시계 방향으로 회전시켜 고정하십시오.

8.6 사전 연결 어댑터 -f

sc SC 광섬유 커넥터를 삽입 한 후 느슨한 부품을 차례로 삽입 한 다음 어댑터에 연결하십시오.

prastic 플라스틱 키로 어댑터에 XL 사전 연결 어댑터를 설치하십시오.

snap 스프링 스프링의 플러그를 칼집에 삽입하십시오.

cable 케이블 클램프를 설치하고 라인은 플러그에 가깝습니다.

ehether 피복에 가죽 케이블 클램프 시트 캡을 시계 방향으로 조입니다.

8.7 사전 연결 어댑터 -g

9. 패키지
