1.1 설명
가장 고급 FTTX 네트워크 배포 노드 장비로 사전 연결된 광학 분배 상자는 FTTX 네트워크의 빠르고 신뢰할 수있는 연결, 우수한 보호 및 관리를 제공합니다.
| 생산 유형 | 분류 |
| GFS-004-002C | 사전 연결된 광섬유 케이블 배포 상자 |

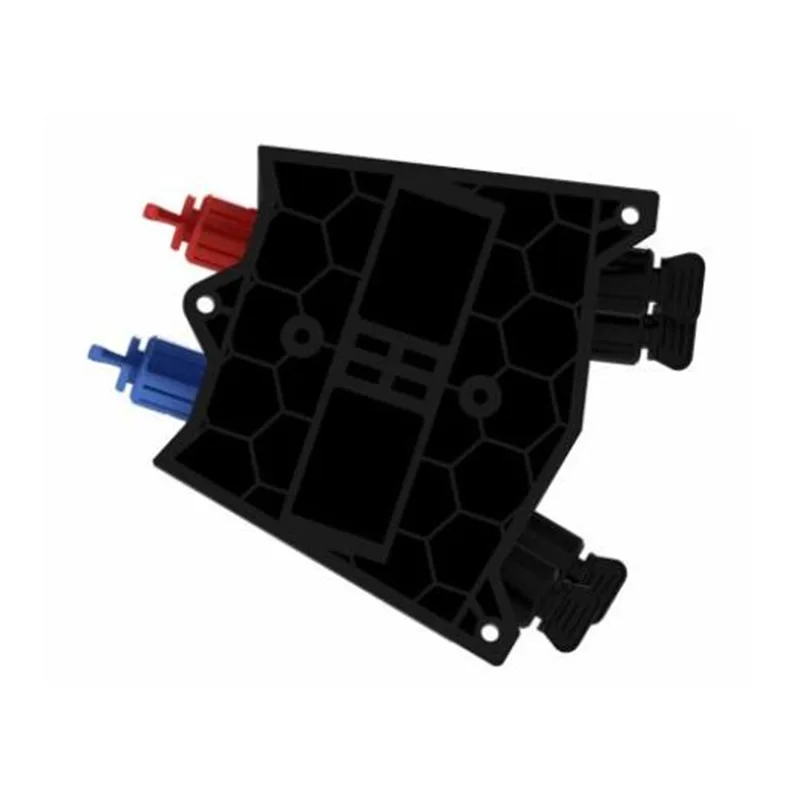

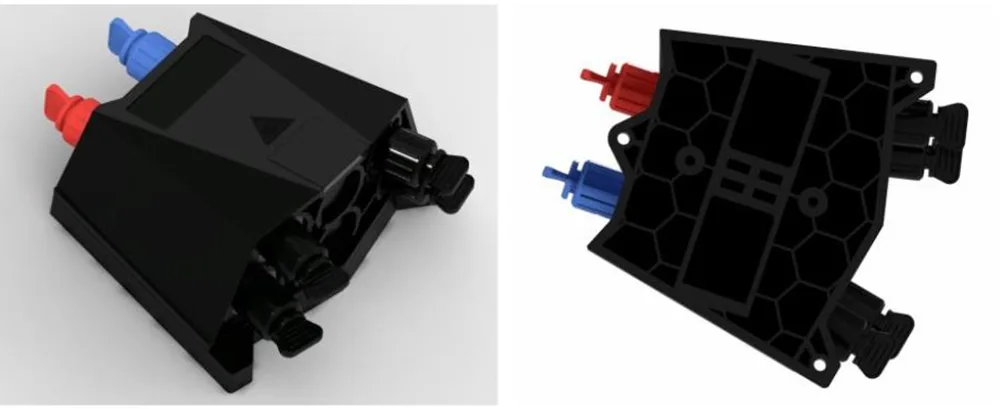

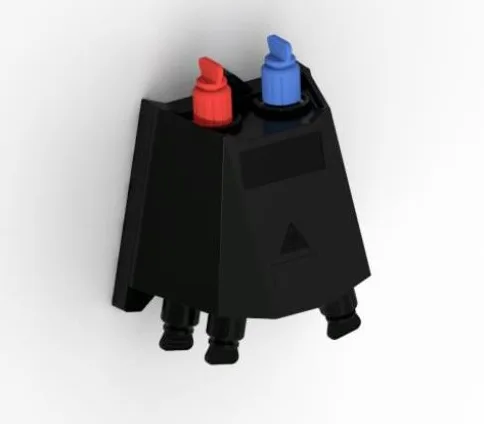

GFS-004-002C의 출현
1.2 표준 준수
제공되는 생산은 다음과 같이 표준에 따라 설계, 제조 및 테스트됩니다.
| 그 T G.652 | 단일 모드 광섬유의 특성 |
| IEC 60794-1-1 | 광섬유 케이블-파트 1-1 : 제네릭 사양 |
| IEC 60794-1-2 | 광섬유 케이블 부동산 1-2 : 일반 사양 기본 광학 케이블 테스트 절차 |
1.3 응용 프로그램 환경
| 목 | 값 |
| 작동 온도 | -40 ºC+65 ºC |
| 설치 온도 | -5 ºC c+40 ºC |
| 저장 온도 | -40ºC c+65 ºC |
| 기압 | 70 ～ 106kpa |
| 상대 습도 | ≤93 ％ (+40 ℃) |
1. 하단 쉘과 상단 덮개는 분리 할 수없는 핫 플레이트 용접으로 용접됩니다.
2. 재료 : PP+GF.
3. 수분 증명, 방수, 방진 방지, 노화 방지.
4. 보호 레벨이 IP68까지.
5. 내부에는 1x2 FBT 스플리터+ 1x4 PLC 스플리터 또는 1x4 PLC 스플리터가 장착되어 있습니다.
6. 설치 방법 : 극 장착, 공중 장착, 벽 마운트.
3.1 기계적 사양
| 목 | 명세서 | 주목 |
| 주택의 자료 | PP +GF | |
| 금속 액세서리의 재료 | 고품질 스테인레스 스틸 | |

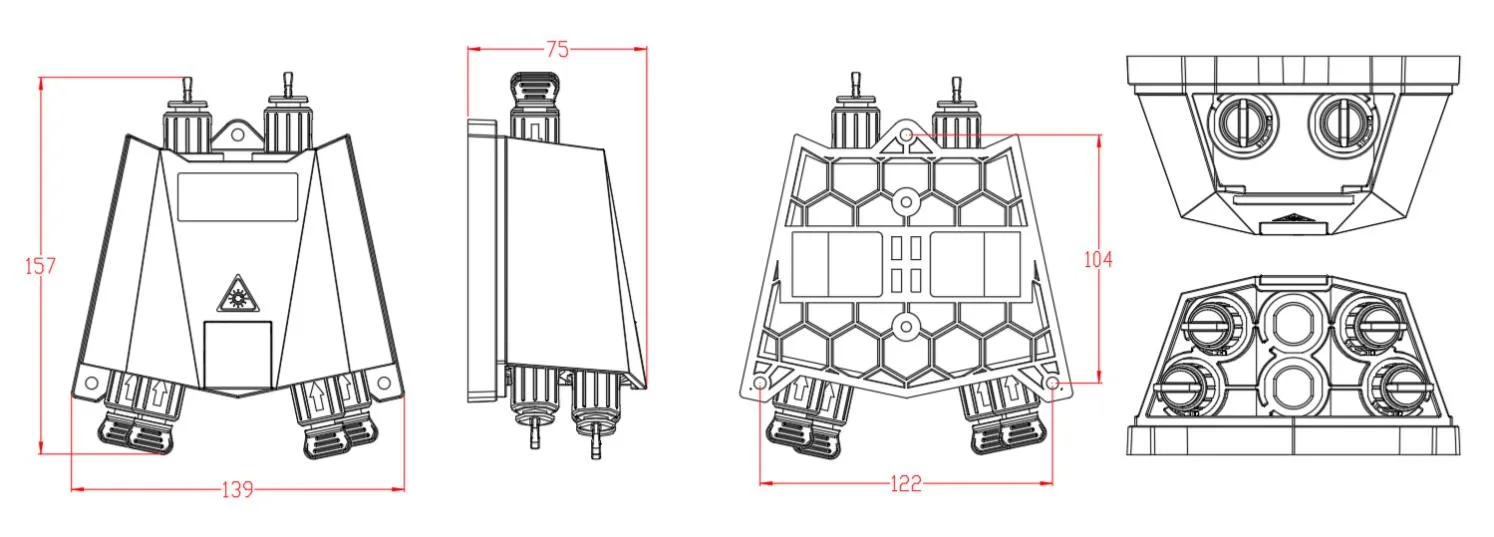

| 외부 치수 (MM) | 157*139*75mm | |
| 색상 | 검은색 | |
| 설치 구멍 위치 (MM) | 122*104 | |
| 사전 연결된 어댑터 수 | 10 | |
| 쪼개는 도구 | 1x2 FBT 스플리터+ 1x4 PLC 스플리터 | |
| IP 등급 | IP68 | |
| 가연성 | UL94-HB | 기본 |
| 중성 소금 스프레이 테스트 (NSS) | 48h |
주요 광학 매개 변수
| 쪼개는 도구 | (DB) | RL (DB) | (DB) | 테스트 방법 | |
| 쪼개는 도구 | 배포 상자 | ||||
|
1*2 FBT (90/10) + 1*4 PLC 스플리터, SCAPC 커넥터와 함께 |
1*2 FBT (90%) | ≤1 | ≥55 | ≤1.2 |
IL : IEC61300-3-4 방법 b RL : IEC61300-3-6 방법 1 |
| 1*2 FBT (10%) +1* 4 plc |
≤18.60 | ≥55 | ≤18.80 | ||
|
1*2 FBT (80/20) + 1*4 PLC 스플리터, SCAPC 커넥터와 함께 |
1*2 FBT (80%) | ≤1. 40 | ≥55 | ≤1.6 | |
| 1*2 FBT (20%) +1* 4 plc |
≤15.5 | ≥55 | ≤15.7 | ||
|
1*2 FBT (70/30) + 1*4 PLC 스플리터, SCAPC 커넥터와 함께 |
1*2 FBT (70%) | ≤2.1 | ≥55 | ≤2.5 | |
| 1*2 FBT (30%) +1* 4 plc |
≤13.4 | ≥55 | ≤13.6 | ||
| 1*2 FBT (60/40) + 1*4 PLC 스플리터, SCAPC 커넥터와 함께 |
1*2 FBT (60%) | ≤2.8 | ≥55 | ≤3 | |
| 1*2 FBT (40%) +1* 4 plc |
≤12.3 | ≥55 | ≤12.5 | ||
| 1*2 FBT (50/50) + 1*4 PLC 스플리터, SCAPC 커넥터와 함께 |
1*2 FBT (50%) | ≤3.7 | ≥55 | ≤3.9 | |
| 1*2 FBT (50%) +1* 4 plc |
≤11.2 | ≥55 | ≤11.4 | ||
|
1* 4 PLC 스플리터, SCAPC 커넥터와 함께 |
1* 4 plc | ≤7.1 | ≥55dB | ≤7.3 | |
위의 표에 표시된 광학 매개 변수는 기본값이며 요구 사항에 따라 사용자 정의 할 수 있습니다.
5.1 제품 케이블 방법 :

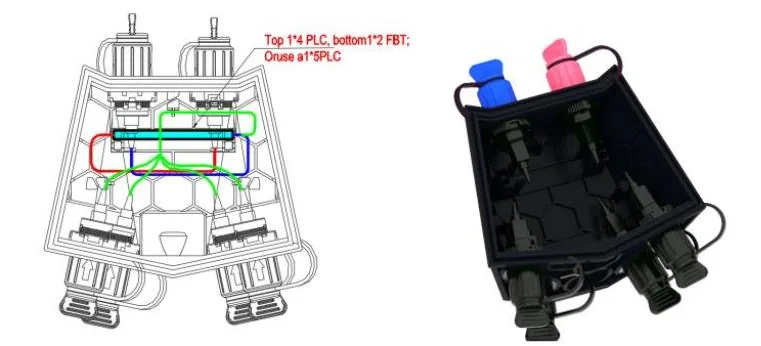

1 * 2 FBT + 1 * 4 PLC 스플리터 케이블 방식
5.2 액세서리
| 아니요. | 부품 이름 | 참조 사진 | 단위 | 수량 | 주목 |
| 1 | 사용자의 매뉴얼 | / | PC | 1 | 안에 |
| 2 | 스플리터 테스트 보고서 | / | PC | 1 | 안에 |
| 3 | 벽에 장착 된 키트 |
 |

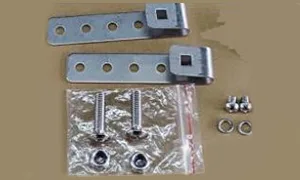

세트 | 1 | 고객의 요청으로 선택 사항 |
| 4 | 극 장착 키트 |
 |
세트 | 1 | 고객의 요청으로 선택 사항 |
| 5 | 항공 장착 전부 |
 |
세트 | 1 | 고객의 요청으로 선택 사항 |
이 제품은 ROHS 환경 보호 지시문을 준수하며, 납, 카드뮴, 수은, 헥사 발성 크롬, 폴리 브롬화 비 페닐 (PBB) 및 폴리 브롬화 디 페닐 에테르 (PBDE)의 함량은 한계를 초과하지 않습니다.
7.1. 벽 마운트 설치

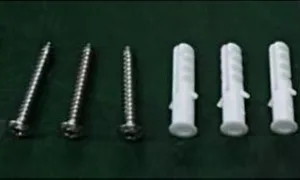

치수에 따라 벽에 3 개의 구멍을 뚫고 확장 플러그 φ7.5*40을 놓고 상자를 구멍에 맞게 놓고 나사를 사용하여 고정하십시오.
벽 마운트 설치
7.2. 극 장착 설치

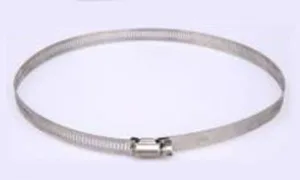

후프 링을 뒤 판의 슬롯을 통과시키고 통신 극에 고정하십시오.
극 장착 설치
7.3. 오버 헤드 구조

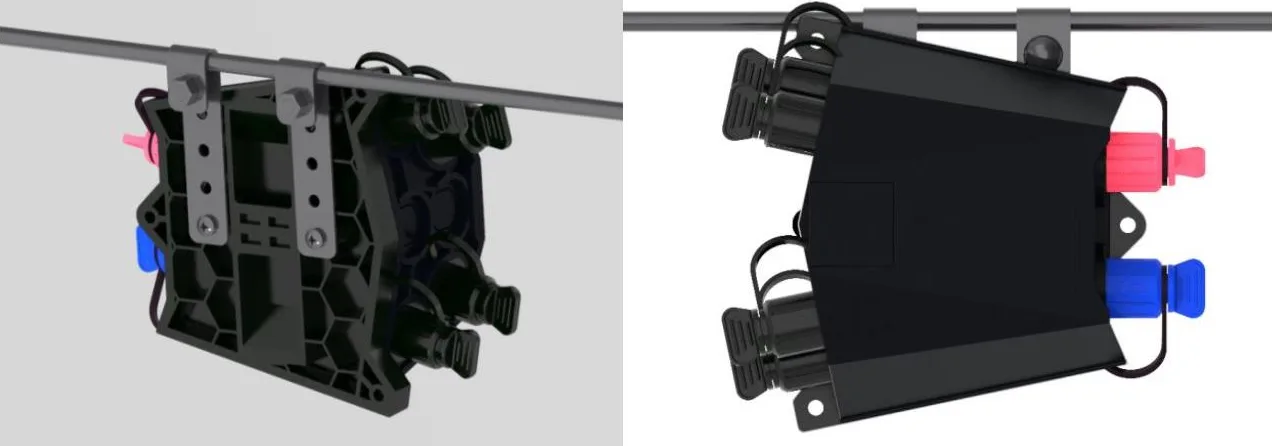

설치된 오버 헤드의 섀시에 설치된 와이어에 걸려있는 다음 볼트로 묶고 케이스가 떨어지지 않도록합니다.
오버 헤드 구조
8.1 사전 연결 어댑터 - A (E)

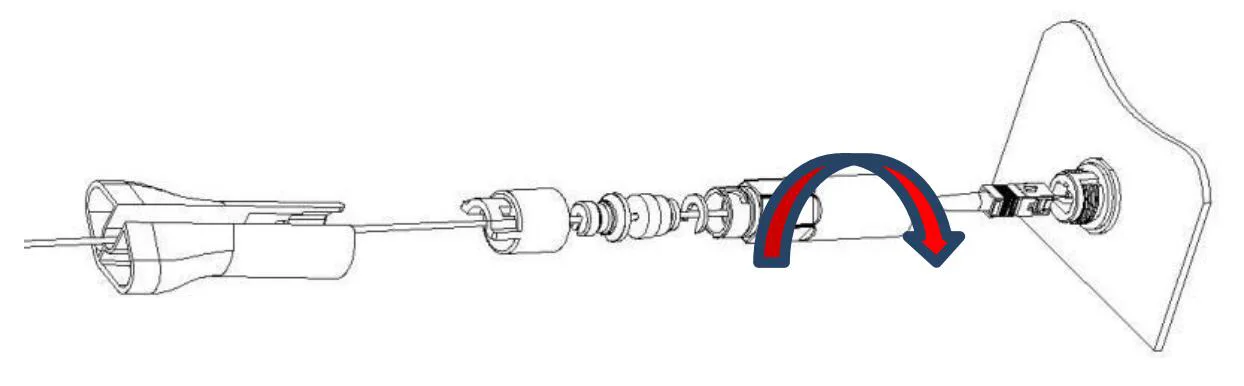

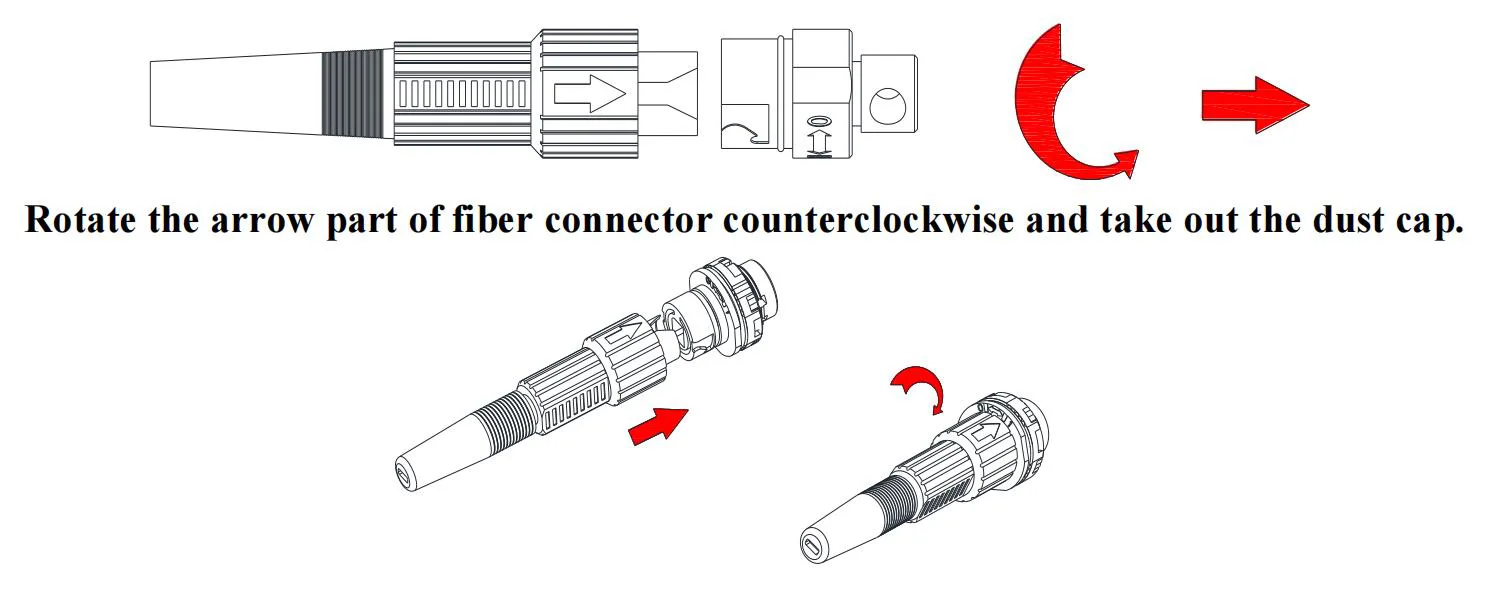

파이버 커넥터의 화살표 부분이 위에 있고 광섬유 커넥터를 소켓에 삽입 한 다음 화살표 부분을 시계 방향으로 회전시킵니다.
8.2 사전 연결 어댑터 -B (XL)

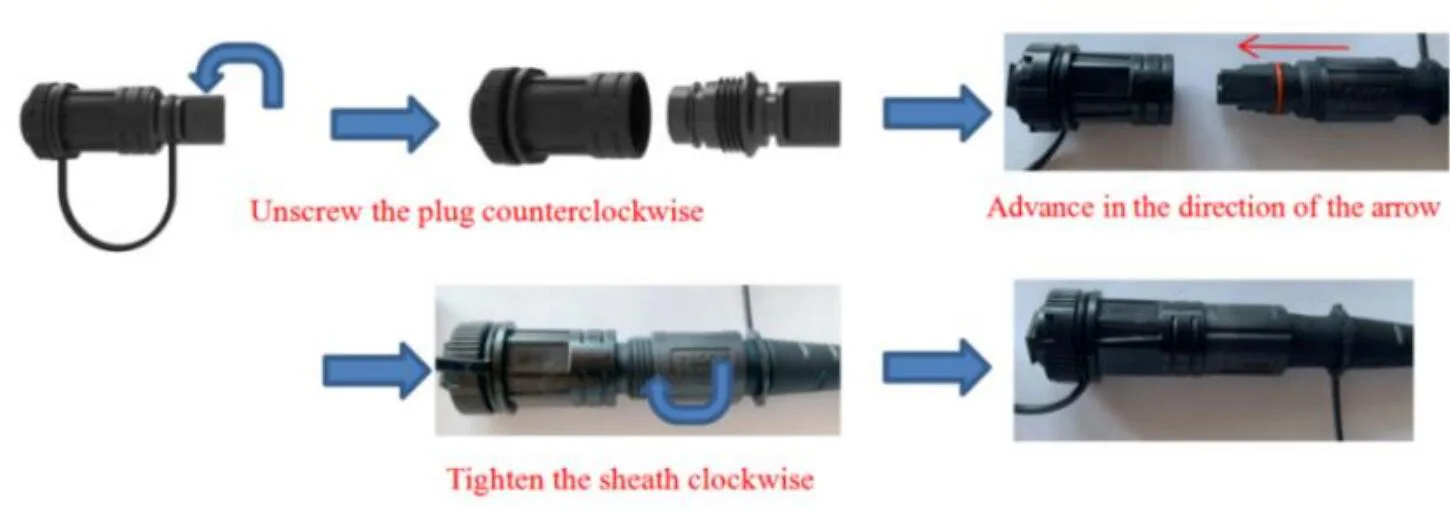

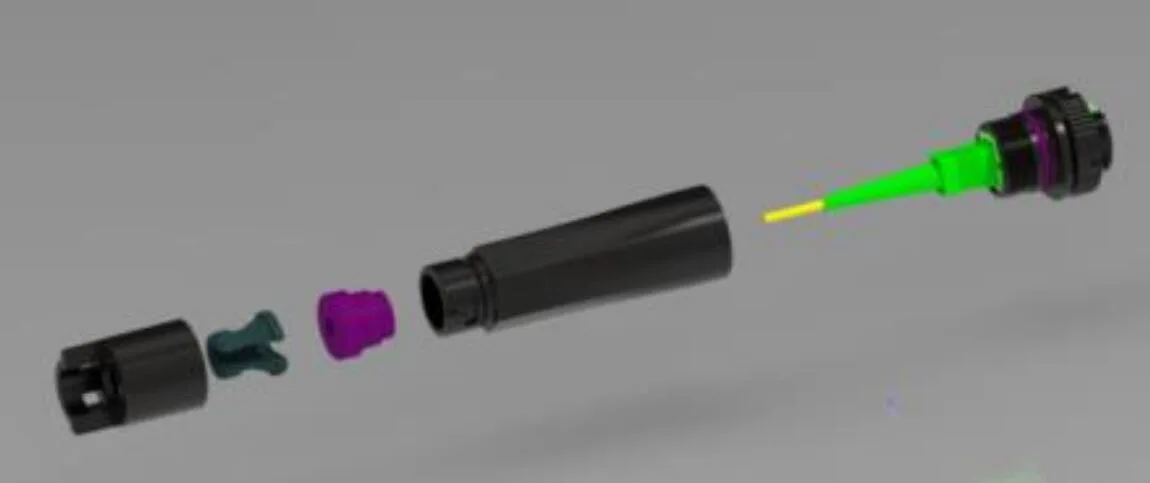

sc SC 광섬유 커넥터를 삽입 한 후 느슨한 부품을 차례로 삽입 한 다음 어댑터에 연결하십시오.
prastic 플라스틱 키로 어댑터에 XL 사전 연결 어댑터를 설치하십시오.
snap 스프링 스프링의 플러그를 칼집에 삽입하십시오.
cable 케이블 클램프를 설치하고 라인은 플러그에 가깝습니다.
⚫ 시계 방향으로 피복에 가죽 케이블 클램프 시트 캡을 조이십시오.
8.3 사전 연결 어댑터 -c

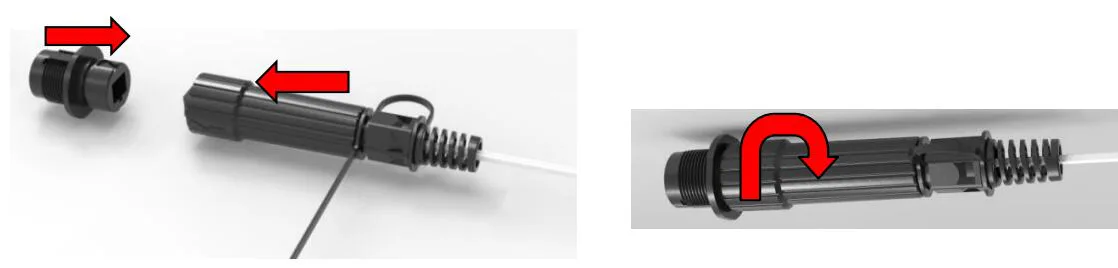

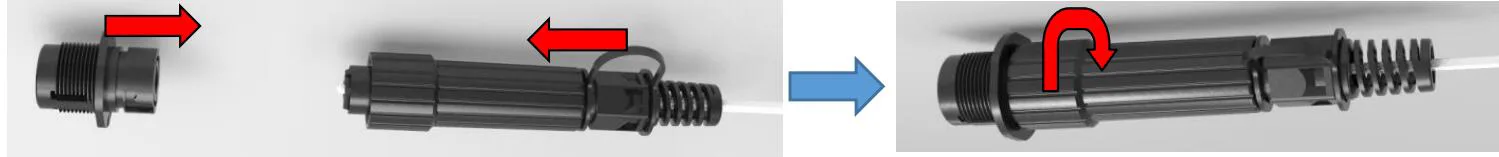

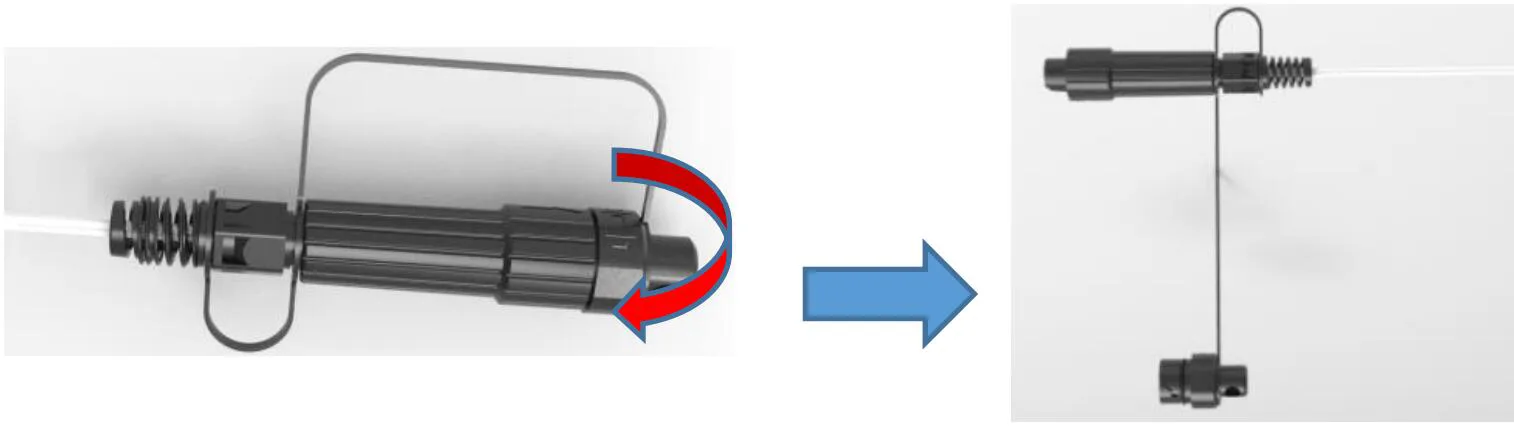

⚫ 광섬유의 미리 형성된 플러그에서 슬라이딩 링을 밀어 넣어 먼지 캡을 제거합니다. 버튼을 누르면 어댑터의 먼지 캡을 화살 방향으로 꺼냅니다.
prefore 사전 형성 플러그의 본체를 어댑터 버클이 고정 될 때까지 정렬합니다. 두 개의 먼지 덮개를 같은 방식으로 연결하십시오.
설치된 조립식 플러그는 슬라이딩 링을 밀어 버클을 방출 한 다음 본체를 뒤로 당겨서 분리합니다.

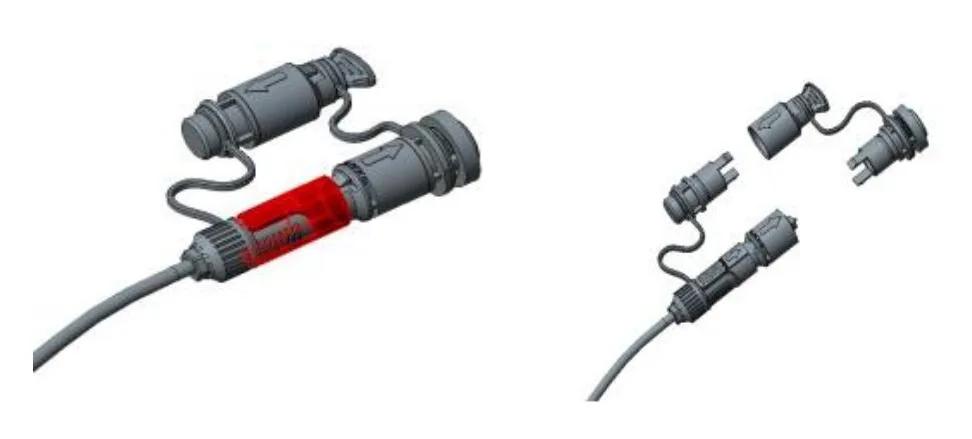

8.4 사전 연결 어댑터 -d

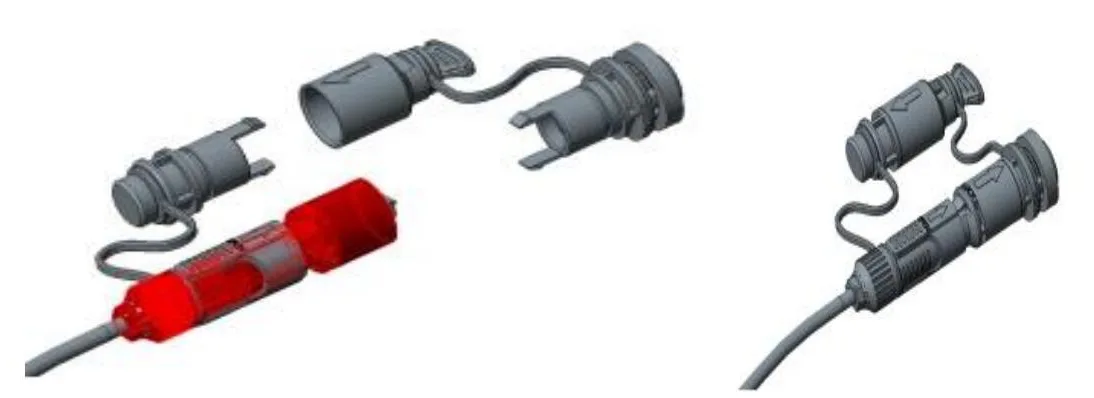

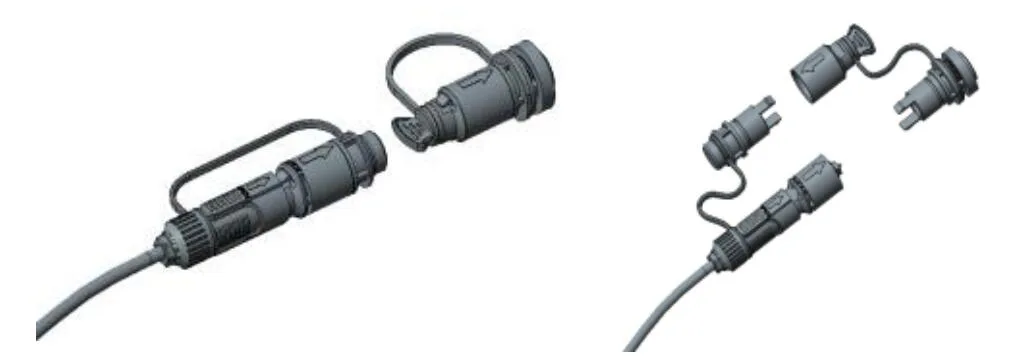

pre -Connected 플러그를 시계 방향으로 돌리고 사전 연결된 플러그 및 먼지 덮개를 화살 방향으로 엽니 다.
pre 연결된 플러그 D와 사전 연결된 어댑터 D를 화살표 방향으로 연결하고 플러그를 시계 방향으로 회전시켜 고정하십시오.
8.5 사전 연결 어댑터 -E (A)
pre -Connected 플러그를 시계 방향으로 돌리고 사전 연결된 플러그 및 먼지 덮개를 화살 방향으로 엽니 다.
pre -Connected Plug E와 사전 연결된 어댑터 e를 화살표 방향으로 연결하고 플러그를 시계 방향으로 회전시켜 고정하십시오.
8.6 사전 연결 어댑터 -F (SC)
sc SC 광섬유 커넥터를 삽입 한 후 느슨한 부품을 차례로 삽입 한 다음 어댑터에 연결하십시오.
prastic 플라스틱 키로 어댑터에 XL 사전 연결 어댑터를 설치하십시오.
snap 스프링 스프링의 플러그를 칼집에 삽입하십시오.
cable 케이블 클램프를 설치하고 라인은 플러그에 가깝습니다.
ehether 피복에 가죽 케이블 클램프 시트 캡을 시계 방향으로 조입니다.
8.7 사전 연결 어댑터 -g
| 목 | 재료 | 크기 (mm) | 수량 | 총 체중 (kg) |
| 독립적 인 제품 포장 | 판지 상자 | 170x150x85 | 1 | 0.6 |
| 외부 포장 상자 | 판지 상자 | 360x320x465 | 20 | 13 |
| 참고 : 드롭 케이블 스토리지 트레이없이 | ||||
주소
90 Yangtanggang Road, 경제 개발 구역, Jurong City, Jiangsu 지방, 중국
